0.7GHz-18GHz超寬帶天線,有這種可能嗎

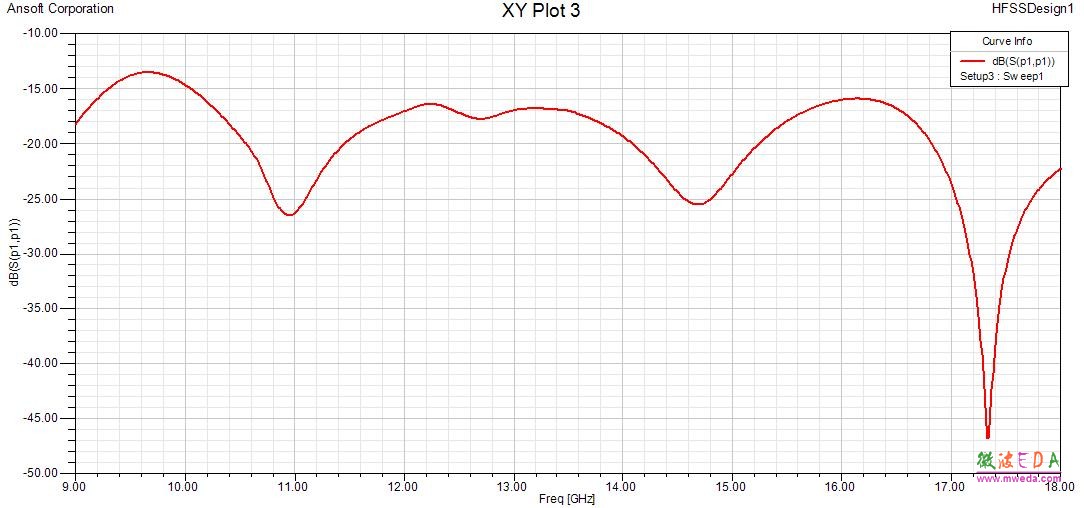

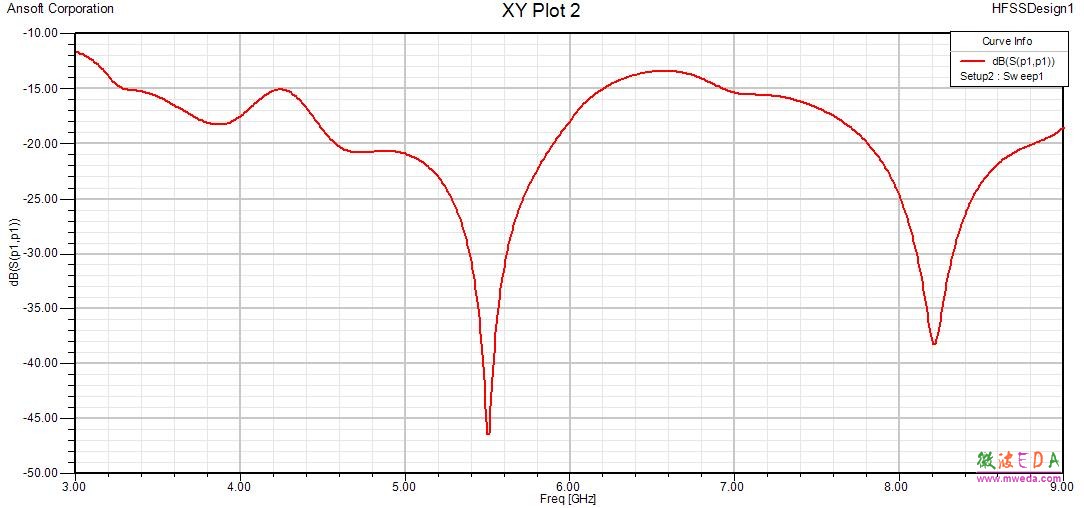

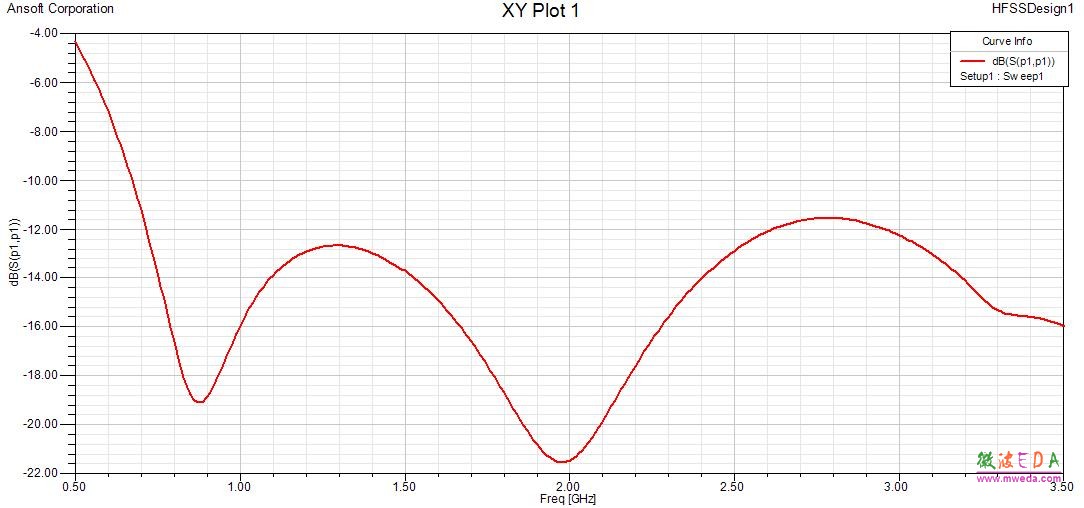

正在學習天線,本打算設計一個0.8GHz-3.0GHz的天線,無意中發現設計的天線可以達到0.7GHz-18GHz的帶寬,沒有實測結果,但是HFSS和CST仿真結果非常的吻合,在整個頻帶內駐波比都小于2。有這種可能嗎,還是我的仿真出問題了。請各位指教。
網友回復:
網友回復:
網友回復:
網友回復:
你看看高端方向圖就知道了。
網友回復:

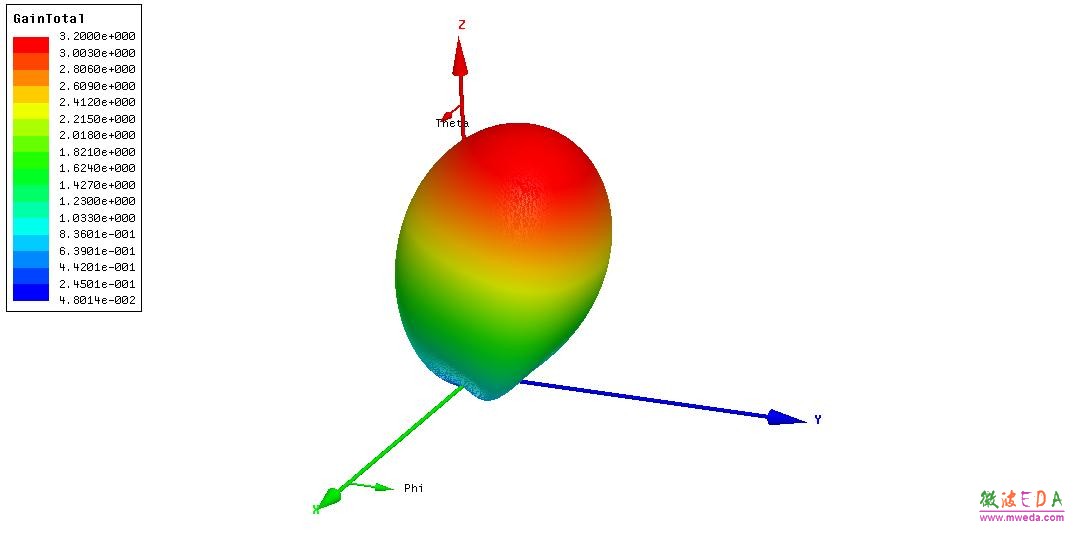

1.5GHz時的方向圖。
網友回復:

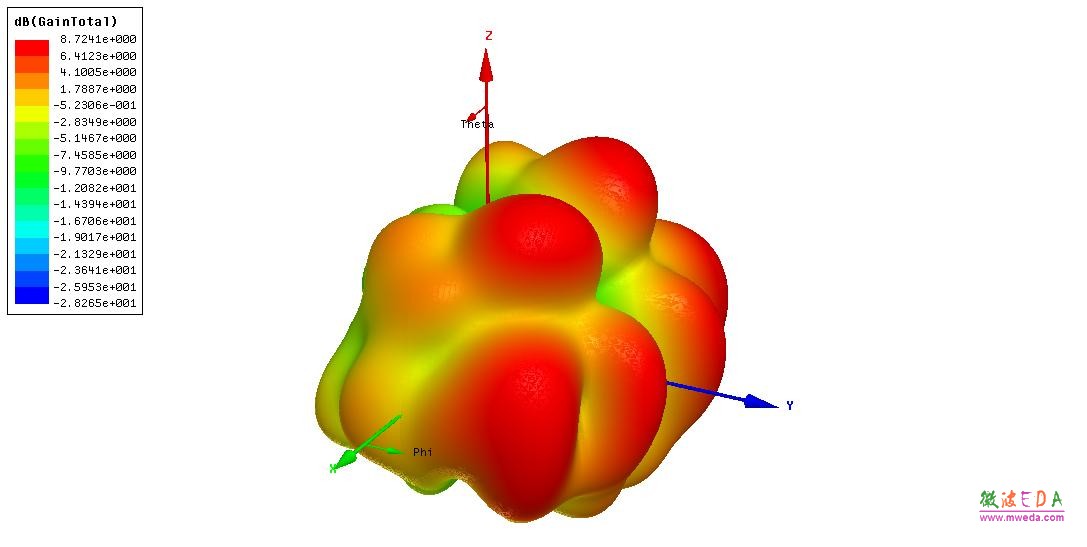

6GHz時的方向圖。
網友回復:

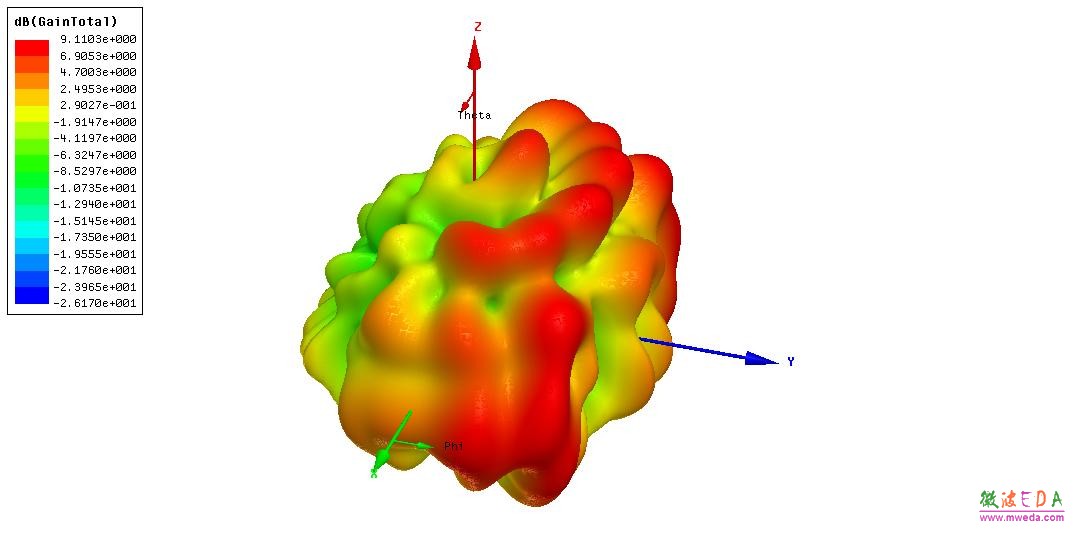

10GHz時的方向圖。
網友回復:
請指點,怎么樣從方向圖來判斷。
網友回復:
圖看不見。如果你設計的是超寬帶天線,0.7G-18G很正常,更寬的別人都有。超寬帶頻率上限因為是類似于利用高次諧波,所以只要形狀改改,達到18g還是不難的,關鍵難的是下限頻率,一般那種平面單極天線高度差不多都是四分之一波長,在不把天線做大的條件下要降低頻率下限基本不可能,所以你可以用你天線的尺寸和下限波長比較一下,如果差太多一般就有問題了。
