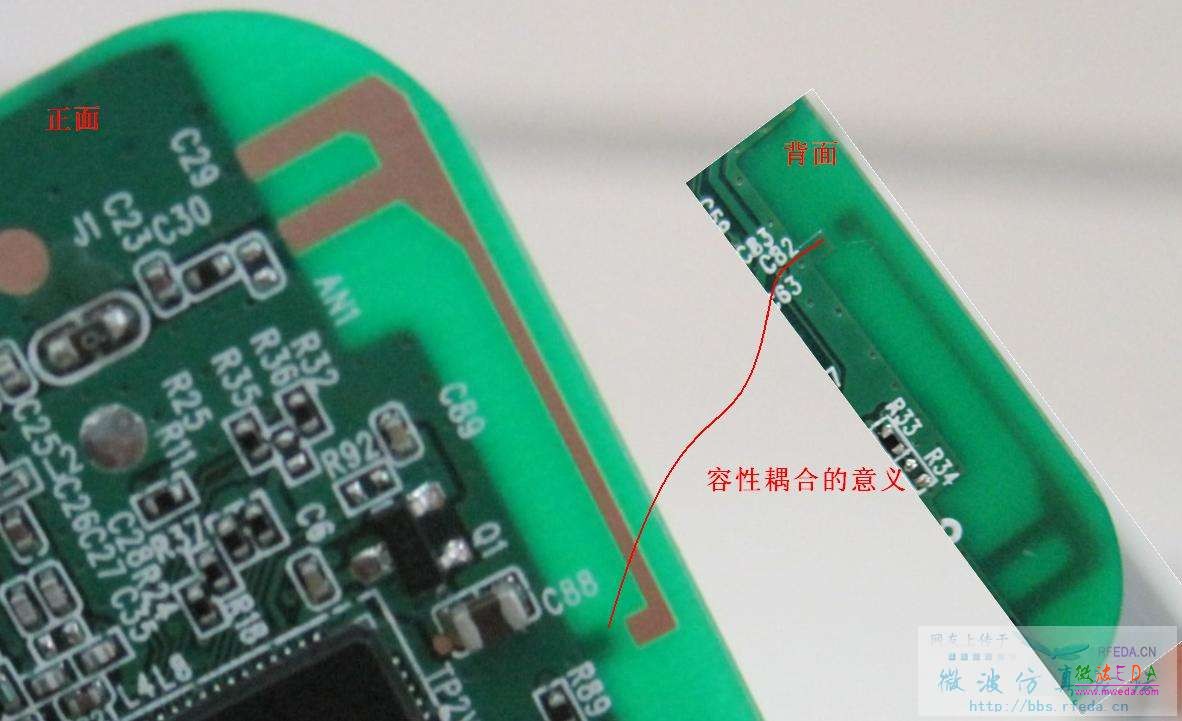

下圖中PIFA天線的容性耦合的意義是什么

下圖中PIFA天線的容性耦合的意義是什么？擴展帶寬嗎？

描述:pifa容性耦合




網友回復:

耦合到ground plane 降低諧振頻率 另外我覺得這個是IFA

網友回復:

等大蝦來解釋

網友回復:

這個容性加載的確會降低諧振頻率，天線可以做的更小。
嚴格講，是應該叫做IFA
這種加載方式在終端天線中貌似很常用
以下是蘋果的雙頻WLAN天線，可分析下

描述:dual_frequency_ant


網友回復:

apple 那個wlan 把feed 和 short 互換的意義是什么？

網友回復:

學習了，期待高人詳解！

網友回復:

學習了，謝謝

網友回復:

你這個應該是PCB天線吧  是IFA天線的變形   容性指的是天線臂與地之間的 、、

網友回復:

蘋果那個就是典型的倒F天線，尾端通過容性加載調諧諧振頻率和阻抗匹配，沒有所謂的互換��！
