三角形環形天線饋電同軸電纜
文章來源: 互聯網 錄入: mweda.com
各位同志們:

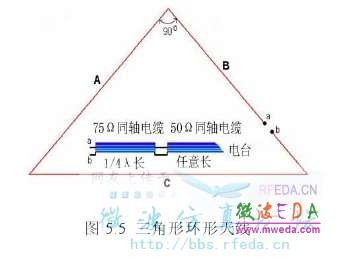

本人在看論文發現了一種三角形環形天線,如上圖所示:
不明白的地方是:饋電時為什么要用1/4波長的75姆同軸電纜串聯任意長的50姆同軸電纜呢?是不是因為阻抗匹配的原因?有沒有什么理論根據呢?希望大家?guī)兔χ更c一下:75串50的原因。最好能詳細點:THANK YOU VERY MUCH!
網友回復:
對。長度、阻抗、連接方式看應沒有其它可能。
網友回復:
這沒啥說的,既然75歐電纜是串聯,且是1/4波長,他就不是為了虛部匹配之類(虛部匹配的長度要不長于1/4波長,要不短于1/4波長,且一般是并聯的),只能是阻抗匹配。說明三角形環形天線輸入阻抗是100歐。
網友回復:
頂一下
網友回復:
有圖無真相呀。。
網友回復:
謝謝大俠的熱心幫助。你的意思是這只是一個四分一波長阻抗匹配器。而且只具有匹配天線阻抗實部的作用?50*100=75*75?是這個意思嗎?
網友回復:
謝謝大家!
網友回復:
學習一下。。
