CST完備的電磁仿真分析算法

    時域全波、頻域全波、高頻漸進算法、精簡模型

    世界上沒有最好的算法，只有最適應于特定問題的算法。經過三十余年不斷的創新和發展，CST開發和引入了大量的算法。用戶可以根據具體的應用選擇最為合適的算法。

    CST算法/求解器涵蓋：靜電、靜磁、穩恒電流、低頻頻域準靜電、低頻頻域準靜磁、低頻 頻域全波、低頻時域準靜磁、2D邊界元法、2.5D部分元等效電路法、時域傳輸線矩陣法、時域有限積分法、頻域有限積分法、頻域有限元法、模式降階法、本征模、矩量法、多層快速多極 子法、多層平面矩量法、物理光學、彈跳射線法、泊松空間電荷限制流、帶電粒子-電磁場互作用、愛因斯坦相對論運動方程、帶電粒子尾場、瞬態熱場、穩態熱場、結構應力、SPICE/IBIS、時域小信號、時域大信號、頻域小信號、頻域大信號等32個電磁、電路、熱學和力學求解器。

    無需劃分網格的精簡模型庫（Compact Model）：縫隙、搭接、散熱孔縫陣列、屏蔽絲網、屏蔽薄膜、燕尾槽、多層復合材料、碳纖維板等，大大提高了全波算法仿真電磁泄漏的效率。

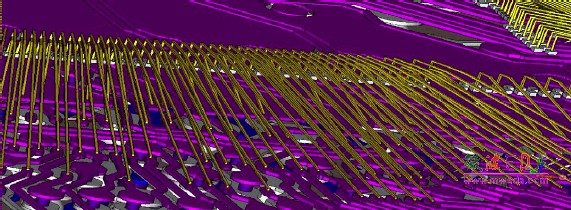

    SiP中chip-to-chip互連：bondwire采用多級子網Subgrid技術，PCB多層結構中30um厚的traces，采用基于六面體網格的時域有限 積分法可以仿真到40GHz頻段的SI；采用多層頻域有限元法可以快速仿真整片的PI。

    仿真自信–相互校驗

    有時，仿真結果與實測吻合不佳，為什么呢？倘若測試是由另外一個小組完成的，他們將 很容易地得出這樣的結論：仿真結果一定是錯的。您若采用不同的算法獲得了吻合相當好的結 果，則您可以堅信在這個設置下結果的正確性。莫非仿真與實測的誤差來源于其他因素：材料 屬性的離散性、測試環境與仿真邊界條件的偏離、測試誤差或噪聲等。
