CST電磁工作室—CST2013

    >> 通用靜場低頻場仿真軟件，適用于DC至100MHz頻段，支持四面體和六面體網格

    >> 集成有七個求解器：靜電場、靜磁場、穩恒電流、低頻頻域準靜電場、低頻頻域準靜磁場、低頻頻域 全波、低頻時域準靜磁場

    >> 專用2D rφ和rz靜磁求解器

    >> 各類求解器間可在同一界面下任意切換

    >> 與CST設計工作室™協同，支持結構尺寸的全參數化，與CST微波工作室®無縫協同完成高低頻電磁協同

    >>  與CST粒子工作室®無縫協同完成電子槍電位、聚焦磁場、收集極溫升仿真

    >> 支持各向同性、各向異性、非線性鐵磁材料和導體，內置材料庫、自定義材料

    >> 時域有限元，支持任意激勵 信號，自定義信號波形，支持自適應頻域有限元網格

    >> 給出空間電場、磁場分布

    >> 電氣結構等效分布參數提取，RLCG分布電容和電感矩陣

    >> 支持電、磁、吸收、平行、垂直等各類邊界條件 

    >> 內嵌優化器和參數掃描器

    >> 支持多種激勵源：電荷、電 位、永磁體、均勻磁化場分 布、電流和電壓源端口、線 圈線包、穩恒電流分布

    >> 非線性鐵磁及導電材料低頻 時域全波仿真下的高級自適應時間步長

    >> 基于物體的電磁力和力矩計算，基于物體或區域的電磁能及功耗計算，作為熱源 

    >> 支持多路多核、分布式并行計算 支持多端口不同信號同時激勵，得出合成信號響應

    靜電場求解器

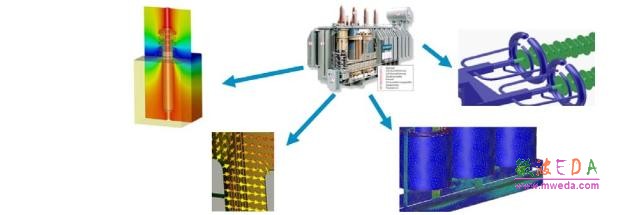

    高功率電力變 壓器中的高壓護套、 避雷器、高壓絕緣 等均能夠使用靜電 場求解器進行分析。

    低頻時域準靜磁求解器

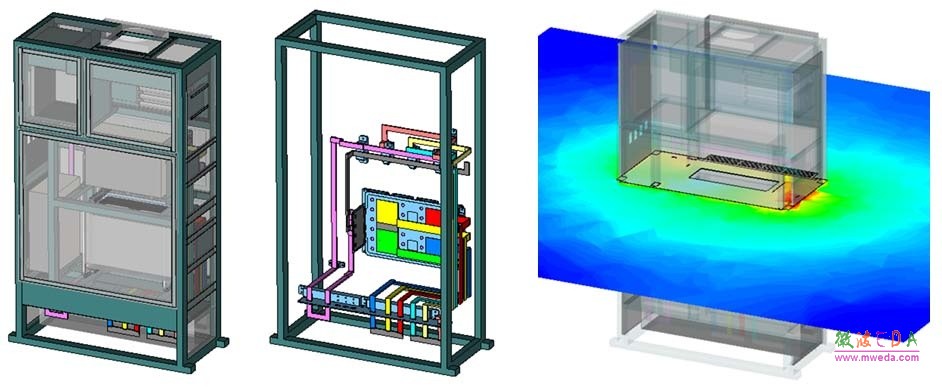

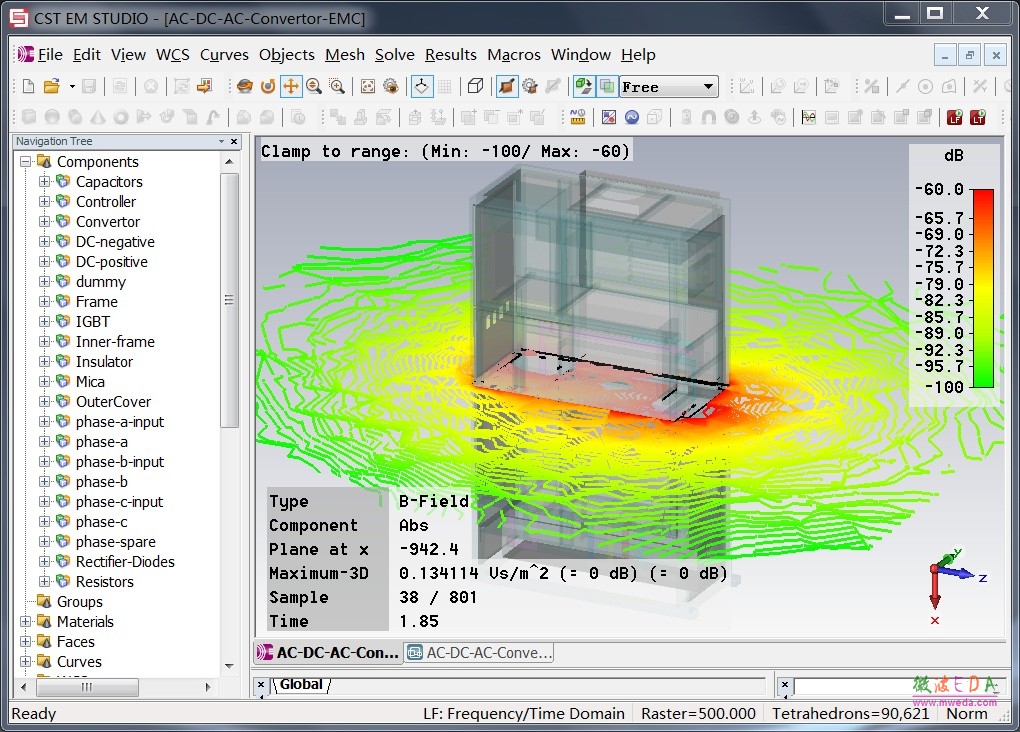

    大功率AC50Hz-AC400Hz變流器電磁輻射場強分析采用CST電磁工作室的時域準靜磁求解電磁工作室器為最佳。IGBT的強非線性帶來很高的電流噪聲。完整變流器（左下圖）中含有AC-DC-AC三組母排（中）在其附近及整個機柜內激起很強的瞬態電場和磁場（右下圖，某個時刻的|B|場）。

    靜磁場求解器

    擁有基于六面體的有限積分和基于四 面體的有限元兩種靜磁場算法�？梢愿鶕�(jù)結構和精度要求選擇相應的子求解器。

   磁屏蔽在光學準直裝置中是相當重要 的。通常要求在地磁的磁化干擾下，屏蔽盒內的磁感應強度小于1毫高斯。雙層屏 蔽盒（右下）比單層屏蔽盒（右上）的磁 屏蔽效能明顯優越，各圖的右邊示出在同一切平面上|B|值。
