 內容介紹

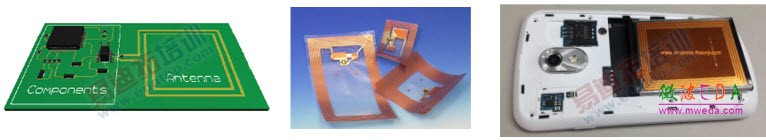

現在13.56MHz無線智能卡應用已經十分廣泛，像二代身份證、手機支付、校園一卡通、公司員工工卡都是使用13.56MHz無線智能卡技術。 13.56MHz無線智能卡基本都是采用圖示的線圈天線，通過近場耦合傳輸電磁信號。該門培訓課程就來專門講解圖示13.56MHz線圈天線的原理和設計，包括13.56MHz NFC/RFID天線的工作原理，天線線圈的設計和參數測量，以及天線匹配電路的設計和調試。通過課程的學習，希望學員能厘清3.56MHz NFC/RFID天線的原理和概念，掌握天線的設計、測量和匹配電路調試方法。
培訓課程共分10個部分講解的，具體內容如下：
① 13.56MHz NFC/RFID標準簡介
介紹常用的兩種13.56MHz NFC/RFID標準——SO14443和ISO15693的空中接口技術參數，包括其工作頻率、副載波頻率、傳輸?shù)臄?shù)據率、工作
帶寬要求等參數。
② 13.56MHz NFC/RFID天線和傳統天線的區別
詳細解釋為什么說13.56MHz NFC/RFID天線不是傳統意義上的天線，以及13.56MHz NFC/RFID天線和傳統意義上天線的區別。
③ 13.56MHz NFC/RFID天線工作原理
從電磁耦合的角度，以圓環線圈為例詳細介紹13.56MHz NFC/RFID天線的工作原理，并說明耦合信號強度大小和線圈之間的關系

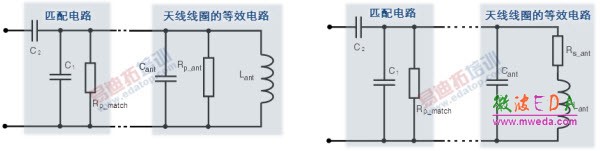

④ 13.56MHz NFC/RFID天線的等效電路
主要介紹13.56MHz NFC/RFID天線線圈的RLC等效電路，根據其RLC等效電路詳細說明天線的諧振頻率、Q值和帶寬的影響因素和設計考量
⑤ 13.56MHz RFID/NFC天線的設計考量和設計步驟
13.56MHz RFID/NFC標簽天線的設計有三點基本要求，分別為：在天線電流一定情況下，天線線圈能產生較大的磁通量，滿足一定的工作距離；足夠的帶寬，可以無失真地傳送用于數據調制的副載波信號；功率匹配，即最小的能量損耗，最大程度利用閱讀器輸出的可用能量。那么這一部分主要就來講解滿足上述3點設計要求的設計考量，以及具體的設計步驟。
⑥ 13.56MHz RFID/NFC天線線圈的設計
介紹天線線圈的設計，即天線等效電感值的計算，從而確定線圈的面積和匝數
⑦ 13.56MHz RFID/NFC天線相關參數測量
介紹如何使用矢量網絡分析儀來測量和計算天線線圈的等效電感值Lant、寄生電容Cant、歐姆損耗電阻Rs、并聯諧振電阻Rp這些參數
⑧ 13.56MHz RFID/NFC天線匹配電路的設計和調試

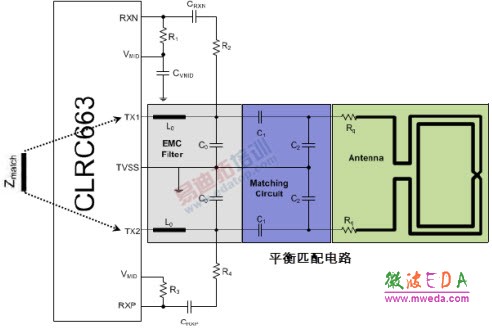

13.56MHz天線的匹配電路中并聯/串聯電阻用于調整天線的Q值/帶寬，并聯/串聯電容用于調試天線的諧振頻率和輸入阻抗。這部分內容重點講解如何設計天線的匹配電路使得天線能工作于13.56MHz同時滿足Q值的要求，包括如何通過天線的Q值要求確定匹配電路中并聯/串聯電阻值，以及如何使用 Smith圓圖工具確定匹配電路中并聯/串聯電容值。這部分內容同時還介紹了平衡匹配電路的設計。
⑨ 13.56MHz RFID/NFC天線匹配電路的設計實例

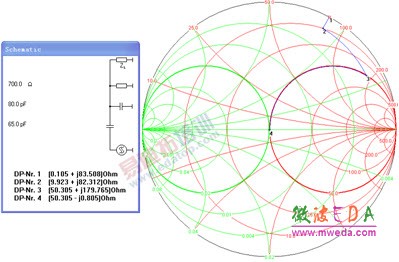

實例演示和講解使用Smith圓圖工具設計13.56MHz RFID/NFC天線匹配電路的全過程
⑩ 課程內容總結
主講人介紹
李明洋，微波射頻領域資深專家，就職于知名通信公司，先后從事過雷達天線/天饋系統設計、移動通信終端射頻電路研發和信號完整性分析等方面的工作，有著多年HFSS、ADS、CST等微波設計軟件使用經驗。著有《HFSS電磁仿真設計應用詳解》(人民郵電出版社出版)、《HFSS天線設計》(電子工業出版社出版)等多本專業圖書，主講有《兩周學會HFSS》、《HFSS天線設計入門》、《HFSS微波器件仿真設計實例》、《兩周學會ADS2011、ADS2012》等多門中文視頻培訓教程。
