 內容介紹
HFSS軟件內置了多種分析方法用于分析陣列天線，用戶在使用HFSS分析陣列天線時，設計時可以只創建和分析一個陣元模型，然后在后處理時使用Ragular Array設置對對話框來構造和分析均勻直線天線陣或者均勻平面天線陣，也可以使用文本文件來構造和分析任意結構的天線陣列，或者直接在HFSS設計建模時創建好所有陣元模型，接著通過Edit Sources對話框來設置各個陣元激勵信號的幅度和相位。
該門課程就以陣列天線的設計實例來詳細講解和實際操作演示使用HFSS仿真分析陣列天線的分析方法，設計流程和具體操作。包括HFSS仿真分析天線陣列的三種分析方法的具體操作，天線陣陣元的HFSS設計,天線陣饋電網絡的設計，以及完整的天線陣的設計和仿真分析。
課程全長約6小時，共分9個部分內容，全程中文講解實例操作，課程內容安排如下：
1. 課程內容介紹
2. 陣列天線基礎和方向圖分析
以簡單的均勻直線陣為例講解陣列天線的基礎知識和陣列天線的方向圖乘積定理
3. HFSS仿真分析天線陣的分析方法和設計流程
4. 陣元的HFSS仿真分析設計實例
實例講解和操作演示使用HFSS仿真分析半波偶極子天線陣的偶極子陣元的全過程
5. HFSS天線陣仿真分析方法一
實例講解使用HFSS仿真分析陣列天線的第一種方法的具體操作，即設計時只創建和分析一個陣元模型，然后在數據后處理中借助于Ragular Array設置對對話框來構造和分析給出天線陣的輻射特性
6. HFSS天線陣仿真分析方法二
實例講解使用HFSS仿真分析陣列天線的第二種方法的具體操作，第二種方法在設計時也是只需創建和分析一個陣元模型，然后在數據后處理中借助于文本文件來構造天線陣列并分析給出天線陣的輻射特性
7. HFSS天線陣仿真分析方法三
實例講解使用HFSS仿真分析陣列天線的第三種方法的具體操作，即在HFSS設計建模時創建好所有陣元模型，接著通過Edit Sources對話框來設置各個陣元激勵信號的幅度和相位，并在數據后處理中分析給出天線陣的輻射特性
8. HFSS仿真分析陣列天線的三種分析方法的對比總結
對比總結HFSS仿真分析陣列天線的三種分析方法的優缺點和各自的適用范圍

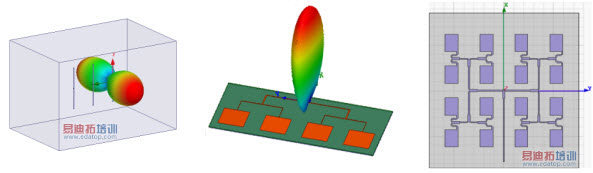

9. 微帶天線陣的仿真分析實例
實例講解使用HFSS仿真分析和設計一個微帶陣列天線的全過程，包括微帶天線陣陣元的設計和仿真分析，饋電網絡的設計分析以及包含饋電網絡和所有陣元的整個微帶陣列天線的仿真分析。
主講人介紹
李明洋，微波射頻領域資深專家，就職于知名通信公司，先后從事過雷達天線/天饋系統設計、移動通信終端射頻電路研發和信號完整性分析等方面的工作，有著多年HFSS、ADS、CST等微波設計軟件使用經驗。著有《HFSS電磁仿真設計應用詳解》(人民郵電出版社出版)、《HFSS天線設計》(電子工業出版社出版)等多本專業圖書，主講有《兩周學會HFSS》、《HFSS天線設計入門》、《HFSS微波器件仿真設計實例》、《兩周學會ADS2011、ADS2012》等多門中文視頻培訓教程。
課程試看片段
注：為了減少視頻占用空間，在線試看片段作了壓縮處理，課程的實際效果比此處的在線演示片斷更加清晰。如要觀看更清晰的演示片段，您可以下載視頻到本機播放【點擊下載高清片段】。
|
