矢量網絡分析儀的應用

37369C不但具有頻率掃描方面的諸多應用，而且還具備了功率掃描的能力，可對放大器的非線性性能進行描述。圖3顯示了在某一頻點上放大器的輸出功率與輸入功率的關系，圖中的線性部分是放大器的小信號增益區域；輸入功率繼續增加時，增益就開始下降，放大器進入增益壓縮區，隨著輸入功率的進一步加大，輸出功率將不再增加，繼而達到了飽和，放大器的1dB壓縮點即為增益相對于線性增益下降1dB時的輸入功率（或?qū)��?yīng)的輸出功率）。

　　圖3 放大器輸出功率與輸入功率

下面就是我們對所研制的Z002低噪聲放大器1dB壓縮點指標的檢定測試。這里，我們通過37369C內置的增益壓縮軟件，可以很快地完成這一測試。首先，在37369C上按Appl鍵，選擇SWEPT POWER GAIN COMPRESSION功能，根據被檢放大器的工作頻段設置需測的頻率點（37369C最多可置10個點）：6GHz、8GHz、12GHz、14GHz、16GHz、18GHz，依照公式PSTART=壓縮點指標-增益-15dB及PSTOP ≈ PSTART+20dB 設定掃功率范圍。

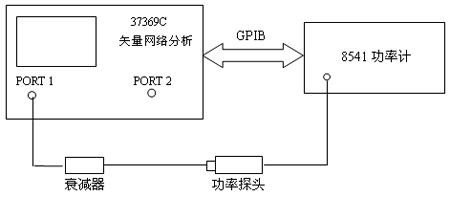

圖4

按照?qǐng)D4做線性功率校準，調整每個頻點的源輸出功率，然后用被檢放大器替換功率探頭，并選擇GAIN COMPRESS功能完成測試，結果為-20.7dBm（21.58dBm）。

時域功能

我們知道，在測量比較復雜系統的反射時，得到的是各部分影響的綜合結果，對于各具體部分（反射特性）的情況不易確定，這就給整體調試帶來了不便。安立公司的37369C矢量網絡分析儀的時域功能可方便地解決這個問題。網絡分析儀的時域測量功能就是在頻域中測量后，通過其內部處理器做反傅立葉變換得到時域響應，時域響應顯示了網絡的反射系數和傳輸系數與時間的關系，它包含了每個反射點的幅度、位置信息以及每個傳輸通路的信息。

時域測量有兩種不同的工作方式，即帶通方式和低通方式。帶通方式就是給出器件的脈沖響應，它適用于任何頻率范圍，是最常用的工作方式。低通方式主要用來做低通器件的測量，它可提供器件的脈沖響應和階躍特性，通過顯示的特性曲線可以確定響應的幅值及反射點的類型（即阻抗特性R、L或C）。

時域測量中的"WINDOW"功能，可改善時域測量的動態范圍，提高時域響應中的幅度分辨力。另外，它還有一個非常有用的"GATE"功能，這是一個時間濾波器，形狀猶如一個帶通濾波器，它可以去掉"GATE"以外的響應對測量結果的影響，很方便地選擇我們感興趣的部分進行測量分析。

網絡分析儀的時域功能不僅可用于檢測電纜的反射點，實現故障定位，還可在傳輸測量中觀察被測設備各路的傳輸情況。我們?cè)谧雎暠砻娌�濾波器特性的測試時，其測量結果包括了多路傳輸、轉接器、連接電纜以及濾波器夾具等的影響，其真實特性無從而知。應用了時域測量的"GATE"功能之后，我們就可去除轉接器、連接電纜以及夾具等的影響，從而獲得該濾波器更準確的特性。

結束語

由于時間關系，這里僅介紹了網絡分析中幾個簡單的應用實例。安立公司的37369C矢量網絡分析儀還有許多其他非常有用的功能，這里就不再贅述了。在實際應用中，37369C矢量網絡分析儀為我們提供了很好的調試測量手段，大大地提高了我們的工作效率。
