網絡分析儀測天線S參數應用實例

標量網絡分析儀是一種性能價格比很高的網絡分析儀，通常用于生產線上檢測被測件的外部特性。標量網絡分析儀只能測量S參數的幅值，相應的參數包括：傳輸增益（傳輸損耗）、回波損耗、駐波比（SWR）等。不同于矢量網絡分析儀，標量網絡分析儀沒有集成信號分離部件，所以標量網絡分析儀需要外配信號分離部件，如：功率分配器、方向耦合器、方向電橋。標量網絡分析儀也沒有類似矢量網絡分析儀的超外差調諧接收機，而是利用外部的二極管檢波方式。所以標量網絡分析儀需要外配檢波器。完整的測量系統還應包括校準件、連接電纜、衰減器、轉接器和連接被測件的各種轉換裝置。

安立公司生產的54147A標量網絡分析儀由內部掃頻合成源、兩個標準測量通道A和B、一個參考通道R組成(用于比值測量)�？梢詼y量被測件的傳輸增益（傳輸損耗）、回波損耗、駐波比（SWR）、群延遲、輸出功率等。

2.2.1 標網分系統的組成

a) 合成掃頻信號源 MG3692A；

b) 標量網絡分析儀 54147A；

c) 微波精密檢波器 560－7S50B；

d) 同軸功率分配器 K240B；

e) 波導高方向性定向耦合器 HD-180WC3/20；

f) 波導型環行器 HD-180CIC1/2；

g) SWR自動測試器 560-98SF50-1 ；

h) 源電纜 NS120MF-6；

j) 電纜組件 85022At；

k) 3dB衰減器 41KB-3；

m) 各種校準器

同軸短路/開路器 HD-180OSSJJ，

同軸負載 HD-CL1.15SJ 、HD-CL1.05SJ，

同軸精密負載 28SF50，

波導短路器 HD-180WS，

波導匹配負載 HD-180WL1.03 ；

n) 各種轉換器

同軸轉換器 K220B 、HD-3.5S50KJ、 HD-3.5S50KK 、HD-3.5S50JJ，

波導同軸轉換器 HD-180WESMAK/J、HD-180WSMAK/J；

p) 升降平臺式波導支架；

q) 吸波材料及支架；

r) 繪圖儀 DJ-500。

2.2.2 標網分系統的組成框圖源

高方向性定向耦合器 高方向性定向耦合器

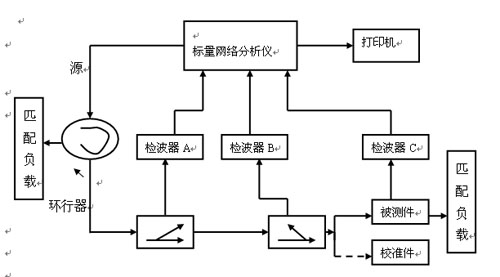

圖2 天線電特性參數測量系統框圖

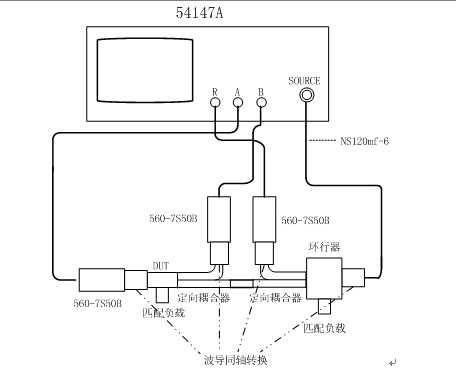

2.2.3 實際配置圖見圖3

圖3 標網測S參數的實際配置
