相對于 TDR 的優勢在于它天生就有較大的測量動態范圍,最大可達 80dB。并且,雖然 VNA 一般要比 TDR 貴得多,但并不會比 80 dB貴,也就是說,它們并不會貴上 1 萬倍,甚至連 1 百倍都不到。另外,現代 VNA 的掃頻速度可以很快。除非這些儀器在最高動態范圍下測量,否則其測量速度與 TDR 不相上下。一臺高性能 TDR 的設計要圍繞一個高性能順序采樣示波器,該示波器帶有一個 TDR 插件,包括一個重復階躍（脈沖）發生器和一個采樣電路。即使該示波器不完成 TDR 任務仍可能需要它。如果能為示波器增加合適的軟件,使之完成能夠滿足要求的 S 參數測量,那么就可能無需 VNA,從而節省相當大的一筆費用。

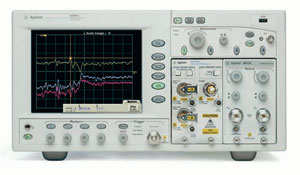

圖 2基于 Windows 的 86100C 數字通信分析儀,其心臟是一個超寬帶連續采樣示波器,軟件可以將 TDR 插件測得的結果表示為 S 參數（ Agilent 技術公司供稿）。

　　據稱TDR 另一個優于 VNA 的地方是校準的簡化（甚至無需校準）。但是,VNA 所用探頭及應用 VNA 系統的制造商稱,VNA 自動校準比 VNA 一般要求的手動校準更快,它們分別處于分鐘與小時的量級。另外他們還稱,在 40 GHz及40GHz以上的頻率下,自動校準能提供更好的精度和可重復的結果（ 5% 誤差對 20%或20%以上）（參考文獻 1）。
　　在使用 TDR 和 VNA 時,必須從測量中去除將 DUT 連接至儀器的夾具與電纜的影響。這種去除工作需要對這些測量系統部件的影響進行測量以及精確的描述,然后從測量數據中精確地去掉其影響。最后的數據應當只表示 DUT 自身的特性。這種計算通常并不簡單,但現代高性能的儀器能夠自動完成這種去除,這樣可以避免過多地卷入這些細節,不過您可能要選擇一種校準策略（參考文獻 1）。

　　固有的寬范圍
　　VNA 動態范圍通常大于 TDR,主要原因有兩點。首先,VNA 采用的是掃描調諧窄帶檢波器,它的內部噪聲固有地低于 TDR 必須使用的寬帶檢波器的內部噪聲。其次,當頻率變化時,VNA 正弦激勵信號的波幅保持相對恒定。與之相反,TDR 輸出階躍的不同頻率成分的波幅是與諧波數成比例衰減的。因此,TDR 階躍中的高頻成分比 VNA 掃頻激勵信號的高頻成分要少得多。VNA 也提供比 TDR 更好的高頻精度,因?yàn)?TDR 在產生足夠的快速電壓階躍并將其無損地送至 DUT 方面會遇到困難。
　　最高頻率的 VNA 可以直接測量到約 110 GHz,通過外接頻率轉換（下變頻）硬件可以測到約 320 GHz。而帶寬最寬的采樣示波器（如高性能 TDR）約為 100 GHz。要建立一個 100 GHz TDR,光有一個寬帶檢波器是不夠的。還需要一個 DUT 的激勵電壓,其上升時間為 10%至 90%,步長小于 4.5 ps左右。而現有上升時間最快的差分 TDR 脈沖可提供約 9 ps 上升時間的脈沖。此外,要將這些脈沖送至 DUT而不致惡化上升時間或產生其他信號反常,也需要特別的細心。由于 VNA 向 DUT 發送的是正弦波,而不是電壓階躍,因此將其連接到 DUT 的難度就低些。但在復雜頻率情況下,VNA 夾接 DUT 也要像與TDR夾接那樣非常小心。
　　有一個常見的問題,即 VNA 與連接頻率跟蹤信號發生器的掃頻 SA（頻譜分析儀）有什么區別（見附文“VNA 與 SA 之比較”）？它們的主要區別在于,不帶發生器的 SA 是描述信號特性,而 VNA 則是描述網絡或元器件特性。但是,VNA 可以在測量相位同時還測量接收信號的幅度,而很少有 SA 能測量相位。在沒有相位信息的情況下,儀器無法將各個頻率成分正確地結合起來,重建一個非正弦波。因此,要實現從頻域到時域的轉換,相位與頻率之間關系的信息是不可或缺的。

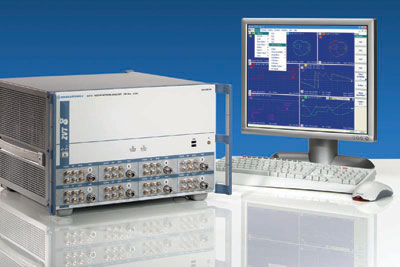

　　數字系統設計師都知道,差分信令是提高數字系統時鐘速率的核心技術。這一技術放寬了對地層低電感的要求,減少了接地反跳,而且與單端信令相比,允許更小的信號擺幅。因而,VNA 技術早在差分信令普及以前就已經為它做好了準備。兩個單端 VNA 端口可以與一個差分 DUT 端口相接,而且?guī)缀跛��?VNA 都至少有兩個單端端口。雖然現在也有一些技術可以將一個單端 VNA 端口連接到一個差分 DUT 端口,但只有兩個單端端口的 VNA 通常不足以描述差分輸入、輸出網絡的傳輸特性。要完成這個任務,需要有四個單端端口的 VNA,它們配置成兩個差分端口。此外,需要更多 VNA 端口的復雜網絡越來越普遍。與此相適應,有更多端口的 VNA 也日益增多。例如,Rohde and Schwarz 公司最近就推出了一款八端口的儀器（圖 2）。但是,如果有合適的軟件,電子工程師也可以用雙端口 VNA 完成對差分網絡
