PCB天線設計和HFSS仿真分析實例視頻培訓教程

課程形式：中文講解，高清視頻培訓課程

軟件版本：HFSS 13

課程時長：6小時33分鐘

主講老師：李明洋

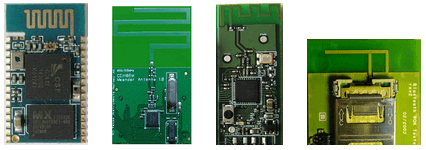

上述圖片中的PCB天線如何設計？如何調試？如何在HFSS中仿真分析？
為什么完全拷貝其它設計的PCB天線尺寸，性能卻完全不同？
別著急，聽我們的專家給您詳細講解...

        PCB天線成本低、結構簡單、性能也不錯，因此廣泛于藍牙、WiFi、Zigbee等短距離無線通信設備中。那么，上述這些PCB天線的工作原理是什么，如何設計這樣的PCB天線呢？對于設計經驗不足的工程師，可能還存在這樣的經歷 —— 完全拷貝別人設計的PCB天線尺寸，放到自己的PCB之后，天線的性能卻變化很大，這又是什么原因造成的呢？

        《PCB天線設計和HFSS仿真分析實例》這門課程可以全面、詳盡地幫您解決上述疑問。課程全面講解了上述倒L天線、倒F天線、蛇形倒L天線和蛇形倒F天 線等常用PCB天線的工作原理，發展衍變過程；詳細介紹了如何使用HFSS來設計PCB天線；以及如何借助于Smith圓圖工作來調試天線的匹配電路，改 善天線的性能；同時，課程還詳細講解了TI公司的兩款PCB天線的HFSS設計分析實例，幫助學員更好的掌握HFSS在PCB天線設計方面的工程應用。

        課程由李明洋老師主講，共10講，全程高清視頻，中文講解，詳細課程內容如下：

        第一講：課程概述

        第二講：PCB天線原理和設計概述

        第三講：2.4GHz藍牙/WiFi單極子PCB天線設計和HFSS仿真分析

        設計一款2.4GHz ISM工作頻段的倒L形PCB天線，講解天線初始尺寸的確定，詳細分析了PCB板厚、參考地尺寸、天線走線寬度等參數對天線性能的影響。

        第四講：蛇形PCB天線設計

        實例講解并分析蛇形倒L PCB天線的設計，以及如何使用HFSS仿真分析蛇形倒L天線的性能。

        第五講：TI PCB天線設計分析實例

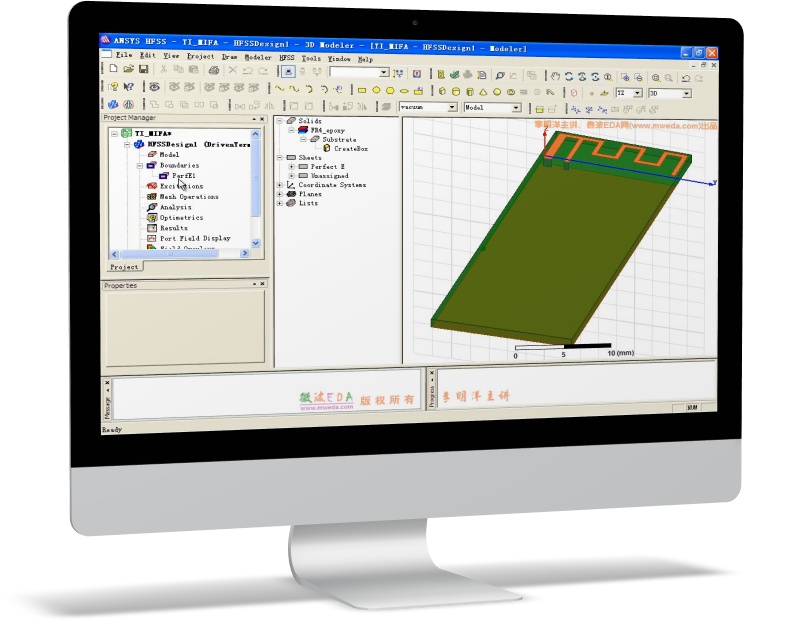

        實例講解如何借助于HFSS來分析 TI 設計文檔 Design Note DN024 中所設計的一款蛇形單極子PCB天線。

        第六講：天線調試和使用Smith圓圖設計匹配電路

        主要講解如何借助于Smith圓圖工具來設計天線的匹配電路、高效地完成天線的調試工作，并使用HFSS中分析對比了匹配電路設計前后的天線性能。

        第七講：2.4/5.8GHz WLAN雙頻PCB天線設計

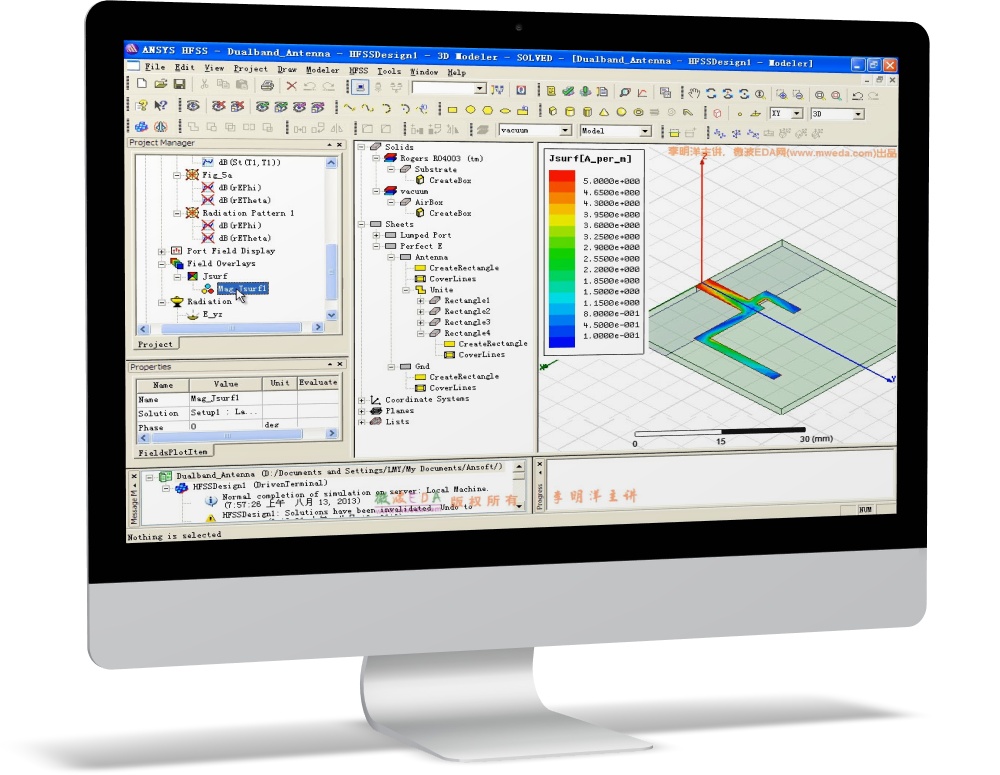

        參考IEEE上的文獻“Dual-Band Microstrip-Fed Monopole on RO4003 Substrate”，實例講解和演示如何使用HFSS設計工作用于2.4 ~ 2.4825GHz 802.11b頻段和5.15 ~ 5.825GHz 802.11a頻段的WLAN雙頻PCB天線。

        第八講：2.4GHz 藍牙IFA PCB天線設計分析

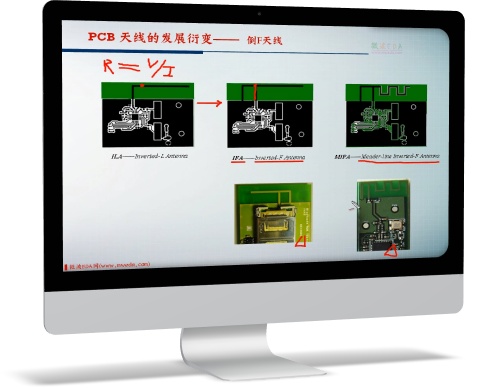

        本章講解了倒F天線的工作原理、發展衍變過程和相關結構參數，并使用HFSS設計了一款工作于2.4GHz ISM工作頻段的倒F PCB天線，通是分析了到F天線結構中L、S、H等參數變化對天線性能的影響。

        第九講：TI 2.4GHz 蛇形倒F PCB天線的設計分析

        實例演示和講解使用HFSS仿真分析 TI 應用文檔：Application Note AN043 中的一款用于CC2511 USB Dongle 上的蛇形倒F的PCB天線，詳細講解了仿真分析的操作設置和分析步驟，并給出分析結。

        第十講：課程總結
