使用CST設計NFC天線實例培訓

課程形式：中文講解，高清視頻培訓課程

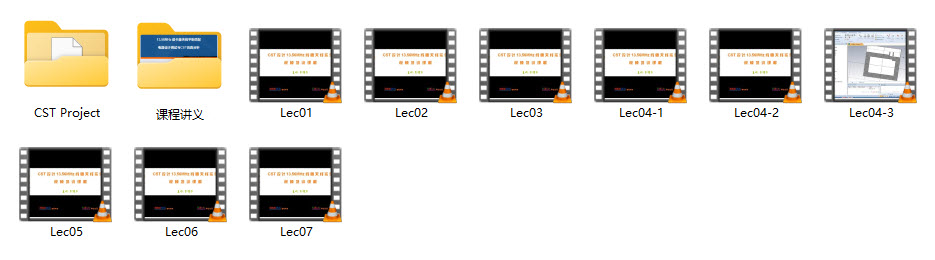

課程時長：共7講，全長約三個半小時

軟件版本：CST Suite Studio 2013

主講老師：李明洋

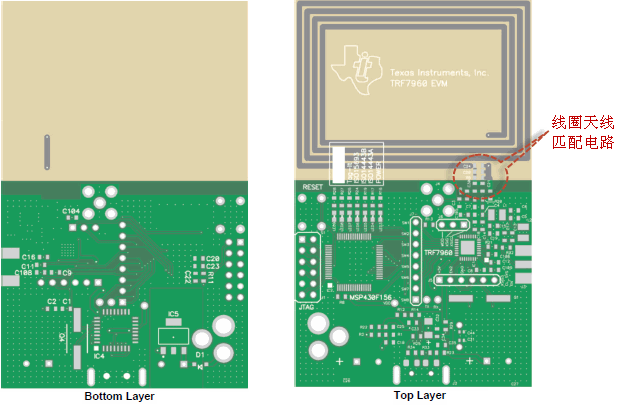

        HFSS和CST微波工作室這2款軟件是天線仿真設計的不二選擇，該門課程以圖示TI的一款13.56MHz線圈天線的工程設計實例，來講解使用CST來仿真分析和設計13.56MHz NFC/RFID線圈天線，以及線圈天線匹配電路的全過程，內容包括：使用CST微波工作室設計和分析13.56MHz線圈天線的過程講解和實際操作演示，使用Smith圓圖工具設計天線匹配電路的過程講解和實際操作演示，以及使用CST設計工作室和CST微波工作室聯合仿真分析加入匹配電路后的整個天線性能過程講解和實際操作演示。

        該門課程由李明洋主講，全長3個多小時中文高清視頻，所使用的CST軟件版本為CST2013。課程邊操作邊講解，直觀易學，可以幫助學員快速學習掌握使用CST軟件仿真設計分析13.56MHz 線圈天線及其匹配電路的設計思路和設計操作。整個課程分7個部分講解的，具體內容安排如下：

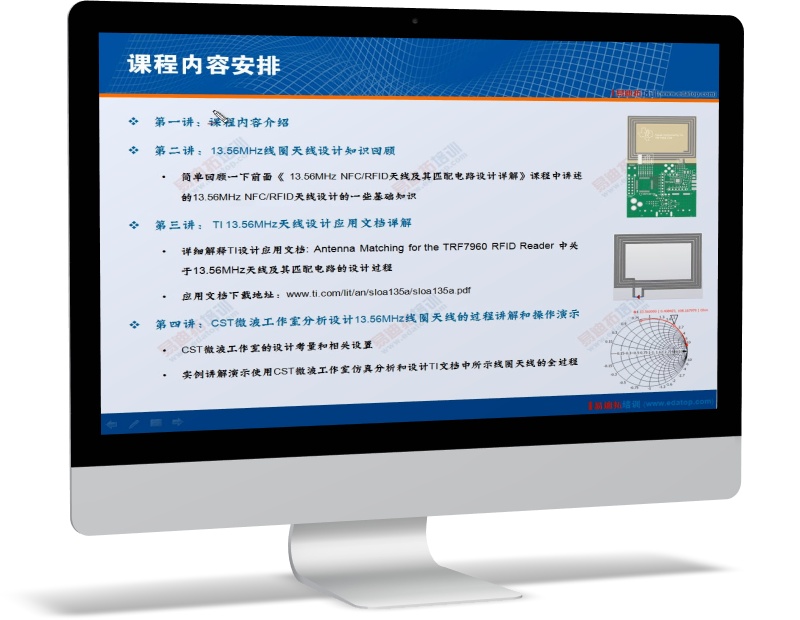

        第一講：課程內容介紹

        介紹課程中所設計的13.56MHz NFC/RFID線圈天線的相關背景知識和HFSS相關設計考量；包括：13.56MHz線圈天線大小尺寸、匝數和電感值的估算，HFSS的求解類型、端口、邊界條件等設置考量，以及HFSS設計步驟簡介。

        第二講：13.56MHz NFC/RFID線圈天線設計知識回顧

        簡單回顧上一門課程——《 13.56MHz NFC/RFID天線及其匹配電路設計詳解》中講述的13.56MHz NFC/RFID天線設計相關基礎知識

        第三講：TI 13.56MHz天線設計應用文檔詳解

        詳細解釋TI設計應用文檔: Antenna Matching for the TRF7960 RFID Reader 中關于13.56MHz天線及其匹配電路的設計過程。

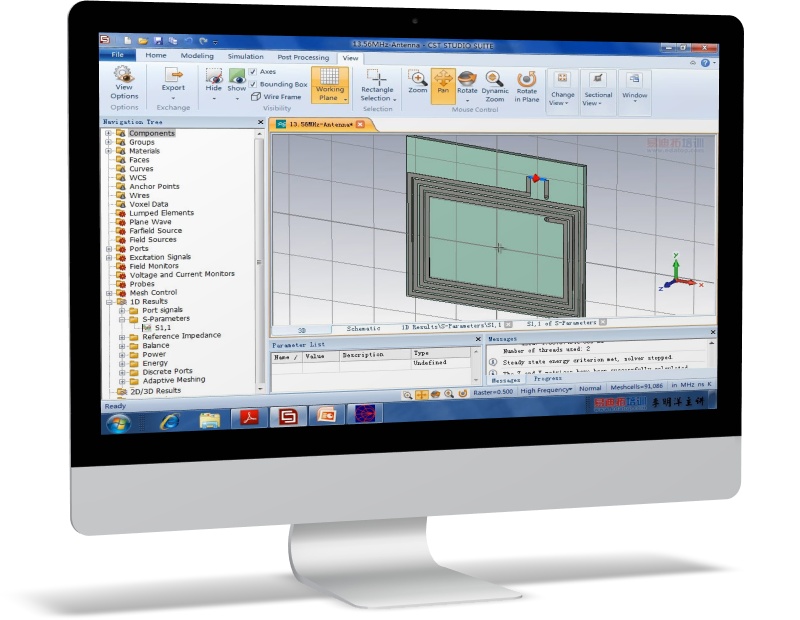

        第四講：CST微波工作室分析設計13.56MHz線圈天線的過程講解和操作演示

        詳細講解并實例演示使用CST微波工作室仿真分析和設計TI文檔中所示線圈天線的全過程。

        第五講：CST微波工作室/設計工作室聯合仿真分析線圈天線及其匹配電路

        詳細講解并實例演示如何使用CST設計工作室和CST微波工作室聯合仿真分析功能，把線圈天線和天線的匹配電路放在一起，仿真分析加入匹配電路后的整個線圈天線的性能

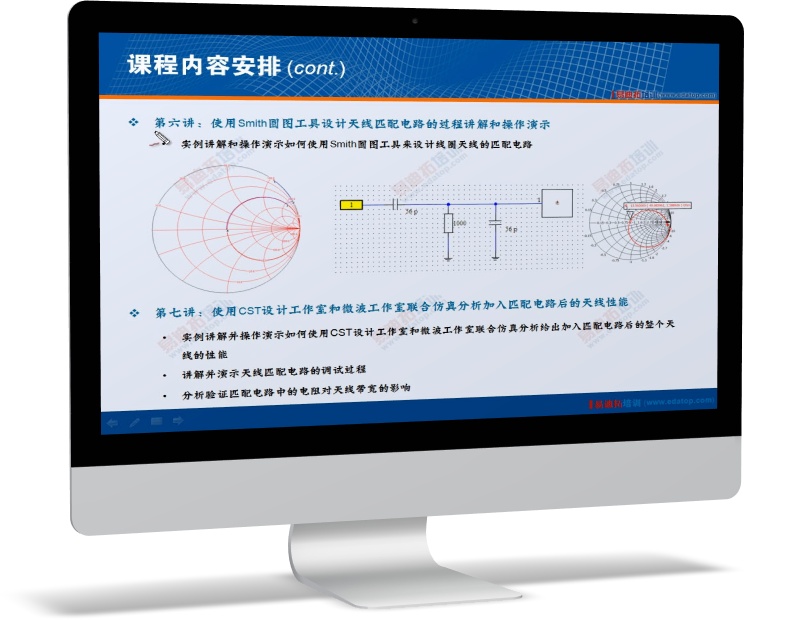

        第六講：使用Smith圓圖工具設計串聯電阻形式的匹配電路

        實例講解和操作演示如何使用Smith圓圖工具來設計線圈天線串聯電阻形式的匹配電路，使用CST仿真分析給出所設計的匹配電路的性能，并分析驗證匹配電路串聯電阻對天線帶寬的影響。

        第七講：使用Smith圓圖工具設計并聯電阻形式的匹配電路

        實例講解和操作演示如何使用Smith圓圖工具來設計線圈天線并聯電阻形式的匹配電路，使用CST仿真分析給出所設計的匹配電路的性能，并分析驗證匹配電路并聯電阻對天線帶寬的影響。
