WiFi天線和射頻電路設計培訓視頻教程

課程形式：中文講解，高清視頻培訓課程

課程時長：2天半企業級內訓課程

主講老師：李明洋

       該套視頻課程是李明洋老師應邀給惠普 (HP)公司工程師主講的3天員工內訓課程錄像，課程內容是李明洋老師十多年工作經驗積累和總結，主要講解了WiFi天線設計、HFSS天線設計軟件的使用，匹配電路設計調試、矢量網絡分析儀的使用操作、WiFi射頻電路和PCB Layout知識，以及EMC問題的分析解決思路等內容。對于正在從事射頻設計和天線設計領域工作的您，絕對值得擁有和學習！

        3天培訓課程的日程安排如下：

        Day 1 上午 —— Smith圓圖和天線匹配電路設計調試

        重點講解Smith圓圖相關知識和天線/射頻匹配電路設計實踐，內容包括：匹配電路中的集總L、C元件的選擇，駐波比、回波損耗、反射系數、S參數等背景知識介紹，史密斯圓圖(Smith Chart)及其應用，電感/電容元件在史密斯圓圖上的變化規律，史密斯圓圖工具軟件的使用，窄帶阻抗匹配電路設計實踐，以及雙頻匹配電路的設計考量。

        Day 1 下午 —— 天線的工作原理和主要性能參數

        第一天下午重點講解天線的工作原理和主要性能參數以及如何讀懂天線測試報告兩方面的內容。講解的內容有：什么是天線、天線的基本工作原理介紹，表征天線性能的主要參數的定義講解，包括：工作頻率和帶寬，輸入阻抗，電壓駐波比、回波損耗、天線輻射方向圖、方向性系數，效率和增益極化方式、隔離度、TRP、TIS、SAR等參數的定義講解，以及通過實際天線測試報告的解讀講授如何讀懂天線測試報告。

        Day 2 上午 —— WiFi天線設計詳解

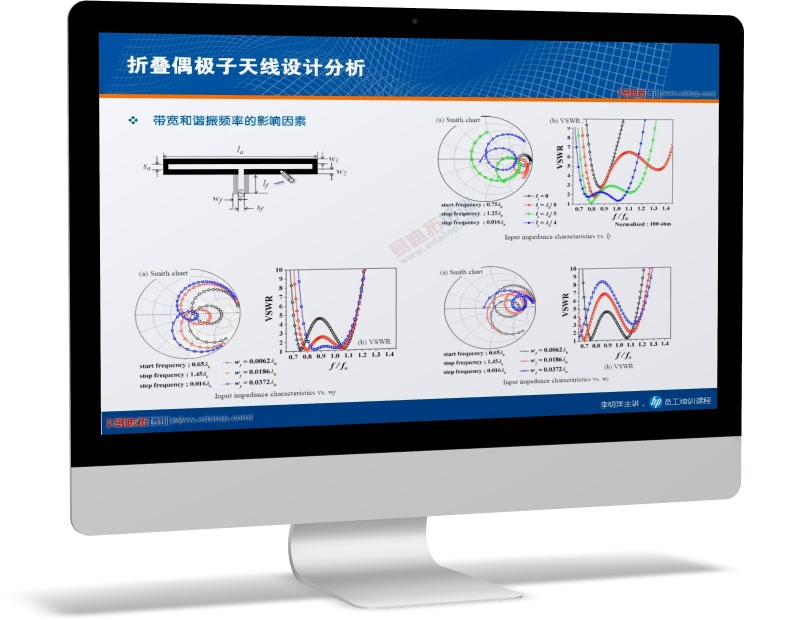

        第二天上午主要講解WiFi天線的設計，內容包括WiFi領域常用的倒L天線、倒F天線、環形天線以及折疊偶極子天線的工作原理和詳細設計考量，WiFi天線雙頻工作的原理和實現，拓寬天線帶寬的技術，以及天線設計中用到的Chu極限和Wheeler Cap原理。通過這部分內容的學習可以幫助你全面理解和掌握WiFi/藍牙天線設計技術。

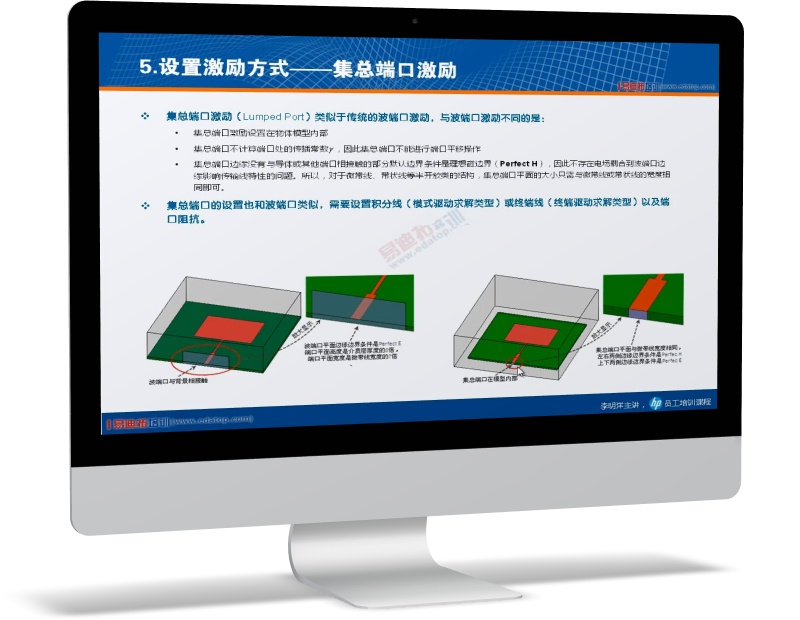

        Day 2 下午 —— HFSS仿真設計WiFi天線實例操作演示和講解

        這部分內容主要介紹并實際操作演示講解如何使用HFSS軟件來仿真設計WiFi天線，內容包括：HFSS功能和設計流程介紹，使用HFSS設計2.4GHz倒F天線實例操作演示和講解，使用HFSS設計2.4GHz/5GHz雙頻WiFi天線實例操作演示和講解，以及HFSS中設計創建參數化天線模型的操作講解。

        Day 3 上午

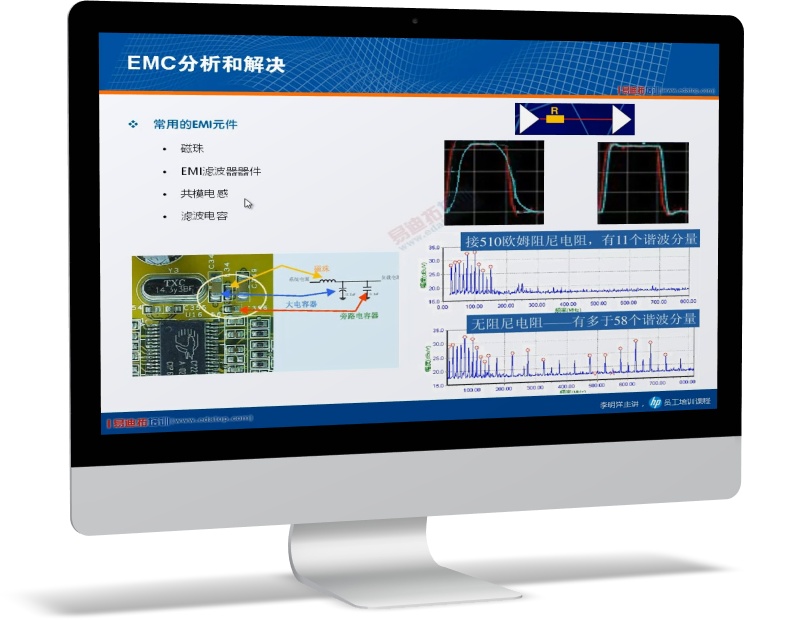

        第三天上午重點講解以下四個方面的內容，分別為：WiFi天線選型和設計應用考量，矢量網絡分析儀的使用操作，WiFi射頻電路設計和PCB Layout，EMC問題案例分享和分析解決思路
