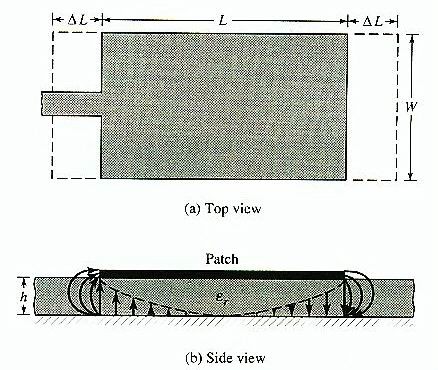

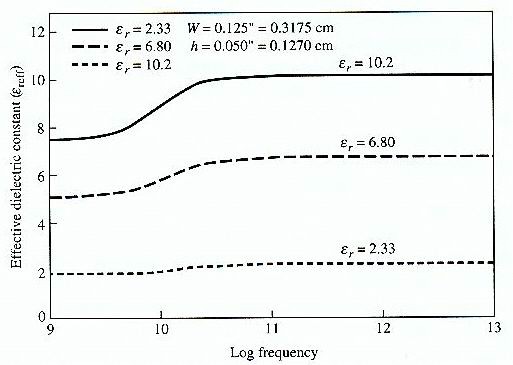

當寬度遠大於基板的厚度時，電磁場大部分被包在基板內，所以εeff =εr 。當寬度遠小於基板的厚度時，電磁場不只會在基板上，也會飛到空中，所以εeff = εr +1/2 。εeff 也是頻率的函數，其關係如圖7所示。當操作頻率上升，大部分的電磁場會被包在基板當中，因此有效的介電常數εeff 會接近基板本身的介電常數εr。又由於fringing effect的效應使有效的長度大於實際的長度，因此，在設計天線時應把由於fringing effect所造成的影響△L加入設計的考量當中，如式(2)及式(3)所示。

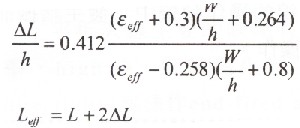

-------------------(2)(3)
圖7
△L為寬高比(W/h)和εeff 的函數，如圖8所示。假設這個rectangular patch antenna操作在基本的TM010 mode，則其諧振頻率如式(4)。
-----------------------(4)
圖8
c為光速，式(4)並沒有考慮fringing effect，若考慮fringing effect則須做一些修正，如式(5)。當基板的厚度增加時，fringing也會增加導致Leff會越大，即二個幅射邊相距越遠，根據式(5)可知，諧振頻率也會下降。
------------(5)
Cavity Model

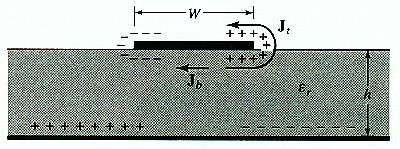

當能量feed in進入平板天線時，在平板天線的上下二個表面會有電荷的分佈，接地面也會有電荷的分佈，如圖9所示。有二種機制，一種是吸引，另一種則是排斥。吸引機制是來自平板天線的下表面和接地面有不同的電荷極性所致，這個機制使電荷能集中在平板天線的下表面，而排斥機制來自於平板天線的下表面，此機制使下表面的電荷往上表面流，產生相對的電流密度JbandJt。由於在大部分的實際應用中，h/W的比例通常都很小，所以主要為吸引機制，而且，大部分的電荷分佈和電流密度分佈在平板天線的下表面，Jt會隨著h/W的比例越小而越小，最後近似於0。因為Jt是0，所以在平板天線的四邊並沒有切線方向的磁場分佈，因此可以把這四邊看成是perfectmagnetic conducting surfaces。實際上。h/W並非無限的小，所以這四邊並非為perfect magnetic conducting surface，但可以此作一很好的近似，且因為基板的厚度很小，所以fringing field也較小，因此可以把電場分佈想成均垂直導體表面而只考慮TM x field的傳輸模式。最後這個cavity就可以把它看成是上下二個perfect electric conducting surfaces，前後左右為perfect magnetic conductingsurfaces。
圖9
