2006:下一代的射頻和微波設計軟件
== 微波EDA網
==
“射頻、微波設計的布線過程在整個電路性能設計中是最重要的，因此必須與仿真工具緊密結合�；诿嫦�?qū)ο笤O(shè)計的Microwave Office
2006數據庫提供了獨一無二的完整的解決方案，包括了設計人員從設計概念到實現實際結構所需的所有工具，而所有這一切可以在一個獨立的、便于操作的環境中完成�！�
AWR 設計環境
建立在先進的軟件構造上,AWR 的獨特核心技術設計環境?是一個現代目標導向的開發式數據模型,而且與以前的設計工具相比更靈活。 AWR
設計環境提高了產品開發進程通過允許整個的工程隊到容易地把微波辦公室線路設計整合到視覺系統模擬器提供了一個對于今天的復雜的已調制射頻信號與實際中電路性能的影響的精確的理解。結果是一個革命性的設計方法，能夠使系統需求和電路實現之間進行交互式的權衡。
Microwave Office 2006: 下一代的射頻和微波設計
Applied Wave Research 公司 (AWR)
已經成為全球的高頻電子自動化設計（EDA）軟件供應商。AWR公司已經設計了一個革新的，面向未來的產品結構和開放式的系統平臺，這個平臺體現了在射頻，微波和毫米波方面的數年的專家知識經驗，包含了在毫米波方面的應用設計，同時具有在當今市場上其它軟件系統所不能具有的高自動設計的功能和高的產品生產效率。
當我們在完全地重新期待于一個軟件開發者如何對用戶需求作出快速反應的時候，AWR
已經在工業領域中介紹一套那最令人興奮的和引人注目的高頻的設計工具。 由于它的領先的工業產品創新改革和客戶反應, AWR
已經建立了一個忠誠的全世界的客戶群，并且這個客戶群還在繼續快速地擴張。
AWR's 的旗艦產品，Microwave Offices 設計工具，通過把均勢返回到高頻設計工程師手中實現了產品的革命性發展。
射頻和微波的設計版圖處理對于整個電路全部工作特性是很重要的，所以必須與仿真工具緊密相連。Microwave
Offices的解決方案是設計一個獨立的，面向?qū)ο蟮臄?shù)據庫，這個數據庫和示意圖，仿真，版圖數據同步工作。這個綜合解決方法包括了設計人員從設計概念到實現物理結構所需的所有工具。Microwave
Office 軟件包括所有必要的技術：線性和非線性線路模擬器, EM
分析工具，版圖對示意圖的檢查，統計設計能力和嵌入式（DRC）數據記錄控制器的參數單元數據庫
AWR
的革命性的開發式軟件結構和工業標準應用設計軟件界面提供給客戶一個直接的途徑到底層的數據結構，同時還能和其他高級的工具和設計環境完美的結合。這就保護了消費者在磨具和仿真的投資風險，降低他們的支持花費，也是得客戶能夠容易的定制特別需要的流程。
Microwave Office 設計套件
2004版的Microwave

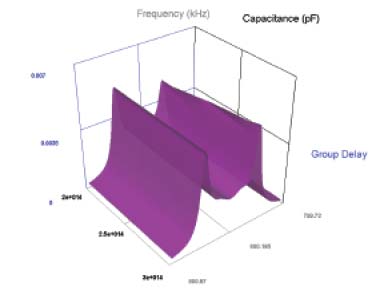

Office產品線比上一代的功能更強大。三維圖形使得用戶能夠做出任何作為兩個獨立掃描變量的函數測量，提供了新的觀察電路性能的視角。另外AWR還在諧波平衡性能方面實現了另一個量的跳躍，還有也通過5X改善了電磁波視覺引擎的能力。它具有新的三維連接線模型和傳輸線模型為混合和多層封裝應用軟件，和加入了以詮釋模型為基礎的Verilog-A，這能允許用戶不用C++編程就能創建非線性器件模型。
AWR在電磁場前端加進了動態電磁場提取參數的能力，能夠允許選中版圖因素和以仿真為目標的利用任何一種貫穿于AWR電磁場嵌入式界面的電磁場解決方法。這種能力幫助用戶在以全波電磁場為基礎的精確度上進行仿真的時候，優化電路示意圖。用戶還能夠利用電磁場仿真的精度來結合電路仿真的速度和在AWR設計環境中保證對設計步驟的完全控制。多進程設計工具包的支持使用戶能夠容易利路技術
“自從在設計流程中使用Microwave Office軟件后，我們的工程產量上有了很顯著的提高�！� Eli Reese TriQuint
Semiconductor, Inc., 工程設計總監
澳大利利亞望遠鏡的操作，一組八個獨立的射電望遠鏡，作為國家研究設備供澳大利亞和國際的研究人員使用。它的唯一坐落在南半球的和技術優勢地位，成為世界一流的無線通訊天文學觀察站。ATNF工程開發組正在利用微波工作室設計組件為微波和毫米波設計具有藝術形態的低溫冷卻接收器和它的望遠鏡的相關組建。
射頻閉合
AWR已經投入了大量的研發努力，縮小高頻設計過程與已存在的設計方法理論的差距，并且增強了系統規范與電路性能，電子設計與物理布線，計算機模擬與射頻測量之間的聯系�！吧漕l閉合”是這么一個過程，通過這個過程可以設計一個器件并且驗證符合產品要求，在整個過程中考慮了整個高頻非理想的系統、電路、布線、封裝、以及電路板實現。微波辦公室設計組件提供了一種完全嶄新的方法去完成最適宜的射頻閉合，通過一個統一的數據模型和包括所有設計域的設計環境。這些數據模型是適應于高頻的，是對設計原件的精確提取以及模型化。這種模型包括有源器件、無源器件以及高頻互聯。解是建立在一個開放的標準軟件平臺上，它包涵了最強有力的工具，包括：所有的設計域中獲取、綜合、模擬、優化、布線、校正整個設計。
強大的時域和頻域能力
電子設計自動化（EDA）的解是受到模擬技術的限制，微波辦公室2004的設計組件改善了這些限制，以至于可以快速有效的解決更大更復雜的問題。諧波平衡模擬器在微波辦公室2004中得到了加強，尤為顯著的是提高了超大型晶體管計算電路的容量和仿真速度。設計組件給出了令人信服的結果，特別是當通過電路性能中的實時反饋來調整大型非線性電路。改良的模擬性能與專有集中運算法則一起擴充了模擬器處理大型高速非線性電路的能力。速度和容量的改進也可以開始一個設計通過更更嚴格的統計模型和解的分析，這些在電路中現在變成實用的，而過去還要花費很多時間去模擬。
在大多數的射頻/微波設計者以頻域技術為主的同時,時域模擬提供了一個重要的補充并且能解決獨特的問題，比如鎖相環(PLLs)
或振蕩器。微波辦公室2004包括了一個可選擇的時域引擎擴充了諧波平衡和電磁結構模擬器。這個時域引擎比另外一個SPICE模擬器還多：AWR集成了Synopsys’HSPICE模擬器技術，因為它確實是精確的時域模擬器的“黃金標準”，并且也是大多數商業集成電路制造廠的“終極標準”。AWR很注意改進在頻域和時域之間的模型、庫文件、測量量的完全的協調。擴展的傳輸線和不連續性的庫文件已經被繪制成等效的時域表示和電磁結構。S參數也可以與所有的SPICE元件標準相結合。AWR的專利技術提供了頻域時域同時的模擬器。
集成的電磁分析能力

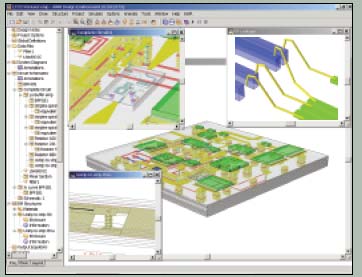

傳統意義上的電子設計與物理設計存在著很大的差異。微波辦公室2004集成了3D平面模擬器、電路模擬器以及布線工具，這種布線工具可以使任意的物理結構包涵在線性和非線性的模擬中。AWR的電磁結構模擬器是一種基于矩量法的全波模擬，并且利用到了計算機的多個處理器。對2004來說，電磁結構模擬器包括了新的矩陣計算器，它可以使使用者用相同的存儲器解決5倍的問題。一種高級動畫能力可以使使用者看到真正的時域和頻域的電流動畫。使用者可以在結構中的任何一層展示電流和電場的幅度和方向。
電磁接口
AWR一直關注發展工業電磁結構解決方案，與此同時也注意到一個單獨的電磁結構計算器不可能提供最好的解。為了在方法上給用戶提供更大的靈活性，AWR建立了電磁接口標準的開放界面，這個界面可以使使用者在不離開微波辦公室設計環境的情況下進入更多樣的電磁結構模擬器中。這項優先的技術可以將電磁模擬和第3部分的設計連入微波辦公室的設計流程中。使用者可以將平面和3D問題與倍增的電磁方法（如有限元法、時域有限差分法、矩量法）相聯系。解使更復雜的設計方法得到簡化，并且提供給使用者界面。2004版包括了通向Sonnet
Software的EM product, Zeland Software的IE3D，MEM Research的EM3DS，
Simulation Technology and AppliedResearch的Analyst的接口。通過EM接口，AWR與其他的電磁結構模擬器融為一體，這在不久的將來變得很有用。
“不同供應商所提供的軟件之間有自由的互用性。我有信心堅信Sonnet和AWR所提供的產品之間的互用性是我迄今為止所見到的最好的。行業的未來是各種設計環境之間緊密有效的互用性，Sonnet樂意與AWR一起引導未來。”
James C. Rautio,
President, SonnetSoftware,Inc.
單片微波集成電路（MMIC）設計軟件包-支持主要的砷化鎵（GaAs）代工企業
毫無疑問，Microwave Office設計軟件包已經成為了MMIC設計開發的標準，擁有數以百計的成功的流片（設計）示例和設計員（設計）生產效率匹配跟蹤記錄（的能力）。由以前MMIC設計者精心設計的AWR用戶界面包括初次有效設計成功所需的全部要素。從強大的模擬器到健全的IC線路布局設計編輯器和交互式的DRC，Microwave
Office已經真正實現MMIC從概念到產品的設計。IC線路布局設計編輯器在2004版里的功能更強大，更容易實現整個標度線布局設計和更容易理解的DRC。
支持Microwave Office PDKs可擴展選擇功能的主要商業GaAs代工企業包括：全球通信半導體公司，F(xiàn)iltronic
復合半導體公司，OMMIC公司，TriQuint 半導體公司，Northrop公司，Grumman/Velocium公司，聯合單片集成電路半導體公司，和WIN半導體公司。Microwave
Office參數庫開發工具能夠在終端用戶和代工企業之間簡單地建立專用的參數庫和相應的電子和物理模型。
“由于激烈的時間和市場競爭，我們的設計師需要完善的工作設計流程圖，而Microwave
Office正好能滿足這種需求。完整的和易于使用的解決方案提高了微波和毫米波集成電路設計的速度。另外，MicrowaveOffice詳細的產品使用說明和產品支持也是不錯的�！�
Dr. Simon Mahon,
MMIC Design MimixBroadband, Inc. ，董事
應有對象
MCM 和 LTCC 應用
任何單一或多組有效模塊設計要素是能夠并行設計。與部件，模擬器和模塊結合后的AWR核心結構使得Microwave
Office軟件具有完美的設計和綜合MCM和LTCC的工作平臺。不同于將數據分散存放在多個數據庫的設計工具，在Microwave
Office里，所有的數據包括：設計方案，布線圖，模擬數據，分析數據和測量數據，都存放在同一個數據庫里。AWR設計環境真正促進同步完整的設計流程，這是成功設計的關鍵。因為設計軟件的發展，所以在邏輯、物理、系統和電路設計方面都取得了發展，同時它們被設計流程作為同一個部分進行管理。高速諧波平衡和數據驅動系統仿真對時域內的多種主要系統性能，布線設置、元器件選擇和電路矩陣參數的理論值、優化特性和統計平均特性之間取平衡。使用多重，3組EM求解器，驗證工具，和PCB包，提供了初次設計成功所需要的工具。在2004版里，單獨設計和布線的多制造過程包括：三維粗線建模，和多種可更新和可靈活分布的線條模型。
印刷電路版（PCB）設計
RF和微波PCB設計的難題是要求確保在建立原理圖和布線圖時，兩者之間的相互影響的精確度。設計高速PCB時也要求數據融合到PCB工具里。Microwave
Office
技術同時解決了這些問題。軟件包含許多分布單線或雙線電路模型和工藝圖生成器，它能夠在布線窗口打開之前自動生成概念工藝圖。一旦確定原理圖連通性質，電路設計員能夠工作在驅動布線電路設計環境里，包括RF和微波的關鍵元器件的替換和布線，以及接收基于物理驅動而不是原理圖驅動的更新的仿真和分析結果。具有多種連通和布線轉換功能的“RF正確”設計能快速的和PCB設計結合。基于Gerber和Mentor
PowerPCB輸出的Microwave Office 2004 軟件，現在擁有Mentor Graphics Board
Station轉換器，同時提高完整信號（SI）的DXF輸入，和輸出到Cadence Allegro的功能
“Roke Manor Research 已經使用Microwave Office
很多年，對它簡單的使用方法和高的精確度有很深刻的印象。在最新版本里有顯著的提高，以及增加了許多新的功能，包括：精確預測振蕩器相位噪音，更快速度的協調平衡仿真器。完整無縫的HSPICe時域仿真器是一項很受歡迎的新選擇。給我最深刻的印象就是，在設計非線性電路的時域調諧時，能夠同時利用時域和頻域仿真器。這是非常不錯的！”
Dr. Chris Smith,
Roke Manor Research, Ltd.,
.(西門子子公司)，高級顧問
高速數字分析
盡管現代通信和計算機系統的基礎是“數字”協議，但是至今，世界還是一個“模擬”的世界。這就是為什么許多計算機和網絡公司為了推動數字?jǐn)?shù)據率包絡和時鐘速度而求助于Microwave
Office的原因。對于高速計算機、網絡和數字無線系統，RF/Microwave仿真技術是理解密集PCB和IC存在速度限制的關鍵。分析和解決色度亮度干擾、阻抗不匹配、接地反彈、和其它高速數字影響等問題，Microwave
Office是非常理想的工具。
光纖網絡應用
設計下一代網絡OC-192和OC-768物理層電子光學產品，AWR是非常理想的工具。AWR用于設計Mach-Zehnder、電子吸收模塊（EAM）驅動器和傳輸阻抗放大器（TIAs）。設計員用于優化時域和頻域特性的調制信號分析和EYE圖表器，支持高級處理（如：磷化銦）的高速MMIC庫，都可以從與AWR合作的代工公司獲得。
“今天，復雜的RF電路設計需要一個相當新穎的軟件設計方案。MicrowaveOffice產品完全滿足我們設計者的技術要求。AWR開放的系統平臺提高了工程設計效率。同時，在許多實際應用中，由于具有操作方便和提供完善的解決方案的功能，與傳統的設計工具相比，它使得設計開銷大幅度降低，同時又提高設計時間。”
Marc Garin,
Atlancti RF，董事長
可選導入模塊
Agilent EEsof EDA數據遷移
微波工作室設計組件提供了一個先進的數據遷移工具來遷移Agilent
EEsof's四系列和ADS設計包中的設計。整個的可傳輸數據方案包括訂制的和標準的配件，符號和圖形，連通性信息，以及完整的示意圖，所有的這些數據都可以由設計師控制和設計。電模型及其特性，包括單位，都可以遷移到微波工作室中轉化為模型進行快速模擬。AWR公司提供富有經驗的技術支持人員來幫助客戶簡單快捷的將數據轉移到AWR的射頻/微波EDA工作平臺上。同時，公司對模型的建立、遷移，設計的簡化，不同版本產品的接口技術等提供全面的咨詢服務。
Mentor Graphics PCB設計流程
在使用Mentor Graphics設計PCB時，AWR公司提供了一個功能強大而且使用方便的一個界面，包括設計結構,
Expedition, 和 PADS。微波工作室2004新增加了對Board Station and
Expedition的轉換器，包含了整個的微波和射頻內容，而這些都可以在該軟件中模擬并最后布線，從而滿足了電路設計師在使用獨立向?qū)旌脱a充向?qū)鞎r的設計需要。這樣包含庫定義的完整的射頻設計就可以轉換成結合模擬和數字內容的設計結構原理圖和Board
Station布線或者原理圖和Expedition布線。設計用的元件可以直接是微波工作室軟件提供的，或者來自本身的向?qū)臁榱藵M足加工設計和測試設計的需要，在這種“靈活”的轉換過程中，元件的數據可以從精確的材料手冊里面得到，微波工作室中沒有的數據可以由一些基本數據得到。
“AWR公司的目標最初是為高頻設計工程師們提供一個滿足他們獨特需求的EDA環境。現在微波工作室2004超出了我們的期望，在功能上又上了一個臺階，同類設計工具相形失色，它使得高頻設計領域發生了徹底的變革�！�
Dr.Joseph Pekarek ,
AWR公司CTO首席技術官
系統要求和支持平臺
AWR公司產品支持Windows NT4，2000，XP，和linux
