電磁兼容的數值仿真分析——CST2013

圖19 1.8米高變流機柜及其電磁輻射頻譜

    功率為500kW，輸入AC380V / 50Hz，輸出AC450V / 400Hz，母排上的平均電流約1.25kA，大電流將在變流器 機柜周邊產生強磁場，IGBT電流尖峰包含豐富的高頻分量，導致強輻射電場。

    仿真整個變流器在正常工作條件下的電磁輻射情況。 圖19中右插圖為低電平控制機柜中的電場強度（上為0- 1MHz，下為1MHz-1GHz）。

   2.8 艦船天線布局仿真（1kHz - 100GHz）

圖20 算法及其覆蓋的電尺寸

    采用目前先進完備的計算電磁算法，可以覆蓋從長波直至毫米波的天線布局仿真。全波仿真下載體可達700個波長。一般來說，超過500個波長時，我們采用高頻方法可以較好地得到天線的輻射特性。圖20給出了目前CST軟件提供的完整的天線布局解決方案。

    2.9 高速互連SI仿真

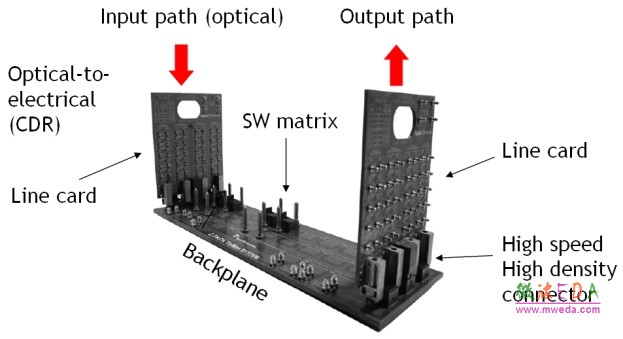

圖21 高速光電模塊CDR，通過安裝在背板上的交換矩陣
實現在插卡間的快速切換，0-20GHz信號完整性問題

    圖21是一個典型的高速互連實例。兩塊直立的插卡通過圖中水平放置的背板相連，插卡與背板間則通過高速連 接器物理相連。目前實用的傳輸速率已達20Gbit/s，所以要 考慮0-40GHz頻帶下的信號完整性。40層的高速背板近1米長、80厘米寬，內含上百個差分對傳輸線，上千個過孔。

圖22 背板高速連接器的SI仿真

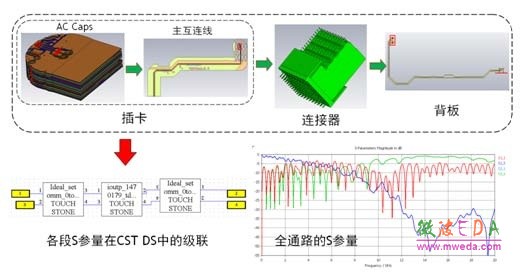

    圖22是高速連接器對：采用CST MWS時域求解器對高 速多芯連接器進行寬帶全波仿真，得出寬帶S參量；再在 CST DS中搭建一對背靠背的這樣的連接器，形成S參量級聯網絡，得出右邊曲線所示的傳輸特性。紅色為仿真結果，蘭色為實測結果。

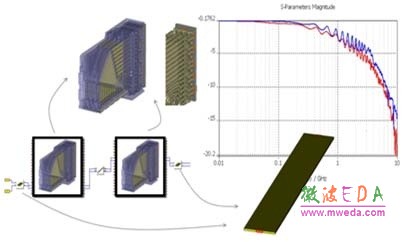

圖23 插卡-連接器-背板-連接器-插卡的SI仿真

    插卡-連接器-背板-連接器-插卡：采用CST MWS時域求解器對各段進行寬帶全波仿真，得出各自的寬帶S參量；再在CST DS中將這些S參量級聯成一個子通路，得出左邊曲線所示的完整通路的傳輸特性。

圖24 完整傳輸通道上的SI仿真

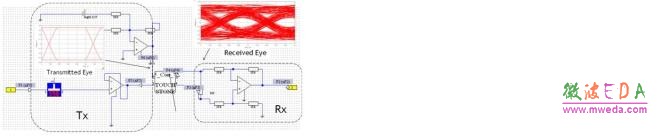

    最后，在CST DS中搭建完整的交換器電路（圖24），輸入PRBS偽隨機碼流，分析輸出眼圖，給出通道帶寬和誤碼率信息。

    3 結論

    以上簡要介紹了目前常用電磁算法，并根據它們各自在實際仿真中所體現出的優劣，對實際電磁兼容問題進行了分級分類。列舉了大量實用仿真案例，覆蓋國防領域電 磁兼容的各個方面。充分體現了數值仿真技術在對復雜電 磁兼容問題進行精確仿真預估中的廣闊前景。
