HFSS微波器件設計分析實例

中文視頻課程

李明洋主講   HFSS中級進階培訓教程

專家講解   中文語音   視頻演示   直觀易學

內容介紹   課程試看   版本說明   淘寶購買

 內容介紹

        該套視頻課程HFSS的中級進階培訓課程，以十個工程實例詳細地講解了使用HFSS分析和設計微波器件的具體操作，以及HFSS的使用技巧和設計流程。
        教程由資深工程師講解，每個設計實例都是有目的性地選擇出來的；對于每個設計實例，課程中不僅會詳細地講解了其完整的HFSS仿真分析過程，而且更重要的是每個實例都會有針對性地講解多個HFSS高級使用功能和應用技巧；學完之后，學員能夠更加深入透徹地的理解和掌握HFSS的工程應用。
        實例一、同軸匹配節的仿真分析與優化設計
        通過一個同軸線開路負載的設計實例，演示和講解了HFSS仿真分析、參數掃描和優化設計的完整流程。
        實例二、90°同軸連接器的分析設計
        講解和演示如何使用HFSS來分析圖示90°同軸連接器的寬頻性能；重點講解建模時Sweep功能的使用，相對坐標系的創建和使用，以及Perfect H對稱邊界條件的設置和使用。
        實例三、波導魔T的仿真分析
        主要講解如何使用HFSS分析波導魔T器件的電磁性能；重點講解如何查看和動態演示器件的場分布，以及數據后處理時在同一個結果報告中如何設置不同Y軸顯示不同的結果參數。
        實例四、20GHz功率耦合器仿真分析
        通過一個20GHz的波導功率耦合器的HFSS設計分析實例，重點講解在HFSS中如何創建一個具有多頂點的復雜物體模型，如何使用Perfect E對稱邊界條件，以及數據后處理時如何更改端口激勵信號以查看不同激勵下的電場分布。
        實例五、3dB Wilkinson 功分器分析設計
        使用HFSS設計分析圖示的3dB微帶線Wilkinson功率分配器；通過這個設計實例的學習，希望大家能夠掌握和理解在HFSS中如何使用和設置電阻、電容、電感器件，Lumped RLC邊界條件的使用和設置，微帶線模型Lumped Port的設置，以及建模時微帶線斜切角的實現。

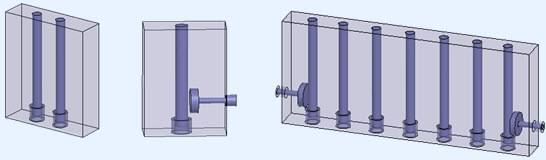

        實例六、腔體耦合濾波器的設計
        詳細講解了如何使用HFSS從濾波器性能指標要求出發設計出一個腔體耦合濾波器的全過程。完整設計包括三個工程，這三個工程分別是根據理論計算出的諧振頻率、耦合系數和有載品質因數來仿真計算出諧振導體長度、諧振導體之間的距離、以及最外側諧振導體和耦合圓盤之間的間距，并最后輸出最終的設計模型，給出分析結果。重點講解：Eigenmode求解類型的應用設置，參數掃描分析功能，模型的拷貝和粘貼，PML邊界的使用和輸出變量的使用定義。

        實例七、鐵氧體環形器分析設計
        主要講解如何使用HFSS設計鐵氧體器件，重點講述HFSS中鐵氧體材料屬性的定義和設置以及磁偏置激勵的設置應用。
        實例八、平面螺旋電感的設計分析
        主要講解如何使用HFSS分析設計圖示平面螺旋電感，并給出電感的品質因數值Q和電感值L的分析結果；這個設計實例中我們會重點講述平面螺旋電感Q、L的定義，輸出變量的使用定義，以及如何手動干預網格剖分。
        實例九、差分信號HFSS分析實例
        通過該設計實例主要講解如何使用HFSS分析高速數字差分信號電路；包括高速數字信號分析時求解頻率的選擇，差分信號對的設置，同時還會講解端口平移功能（Deembed）的使用，以及數據后處理時如何設置等幅同相共模激勵信號和等幅反相差模激勵信號。
        實例十、頻率選擇表面（FSS）分析實例
        該設計實例如要講解如何使用HFSS仿真分析圓孔縫隙型帶通頻率選擇表面，課程中會重點講解如何使用HFSS分析周期性結構、主從邊界條件的使用設置以及Floquet端口的使用設置

 主講人介紹
         主講人：李明洋，資深微波射頻領域?qū)＜�，早年畢業于電磁場與微波技術專業；先后就職于某航天研究所、華為技術有限公司和展訊通信，從事雷達天線/天饋系統設計、移動通信終端射頻研發和信號完整性分析等方面的工作；有著多年HFSS、ADS等微波設計軟件使用經驗，著有《HFSS電磁仿真設計應用詳解》一書（人民郵電出版社出版），主講《兩周學會HFSS》、《HFSS微波器件設計分析實例》、《HFSS雷達散射截面分析》等多門HFSS培訓課程。
　

教程面向?qū)ο?/B>
        該套視頻培訓教程是HFSS中級進階培訓教程, 適合于具有HFSS使用基礎，希望進一步掌握和理解HFSS工程應用的學員。

教程目標
        視頻教程，中文講解， 直觀易學，讓 您在最短的時間內理解并掌握HFSS微波器件設計的工程應用。通過實例操作，熟悉掌握HFSS的各種高級應用功能和使用技巧。
