一文了解：電感器的參數、性能、種類及選用方法
01 外形與符號
將導線在絕緣支架上繞制一定的匝數（圈數）就構成了電感器。常見的電感器的實物外形如圖1（a）所示，根據繞制的支架不同，電感器可分為空芯電感器（無支架）、磁芯電感器（磁性材料支架）和鐵芯電感器（硅鋼片支架），它們的電路符號如圖1（b）所示。
圖1 電感器
02 主要參數與標注方法
（1）主要參數
電感器的主要參數有電感量、誤差、品質因數和額定電流等。
① 電感量 電感器由線圈組成，當電感器流過電流時會產生磁場，電流越大，產生的磁場越強，穿過電感器的磁場（又稱為磁通量Φ）就越大。實驗證明，通過電感器的磁通量Φ和流入的電流I成正比關系。磁通量Φ與電流的比值稱為自感系數，又稱電感量L，用公式表示為：
電感量的基本單位為亨利（簡稱亨），用字母“H”表示，此外還有毫亨（mH）和微亨（µH），它們之間的關系是：
電感器的電感量大小主要與線圈的匝數（圈數）、繞制方式和磁芯材料等有關。線圈匝數越多、繞制的線圈越密集，電感量就越大；有磁芯的電感器比無磁芯的電感量大；電感器的磁芯磁導率越高，電感量也就越大。
② 誤差 誤差是指電感器上標稱電感量與實際電感量的差距。對于精度要求高的電路，電感器的允許誤差范圍通常為±0.2%～±0.5%，一般的電路可采用誤差為±10%～ ±15%的電感器。
③ 品質因數（Q值） 品質因數也稱Q值，是衡量電感器質量的主要參數。品質因數是指當電感器兩端加某一頻率的交流電壓時，其感抗[插圖]與直流電阻R的比值。用公式表示為：
從上式可以看出，感抗越大或直流電阻越小，品質因數就越大。電感器對交流信號的阻礙稱為感抗，其單位為Ω。電感器的感抗大小與電感量有關，電感量越大，感抗越大。
提高品質因數既可通過提高電感器的電感量來實現，也可通過減小電感器線圈的直流電阻來實現。例如粗線圈繞制而成的電感器，直流電阻較小，其Q值高；有磁芯的電感器較空芯電感器的電感量大，其Q值也高。
④ 額定電流 額定電流是指電感器在正常工作時允許通過的最大電流值。電感器在使用時，流過的電流不能超過額定電流，否則電感器就會因發熱而使性能參數發生改變，甚至?xí)蜻^(guò)流而燒壞。
（2）參數標注方法

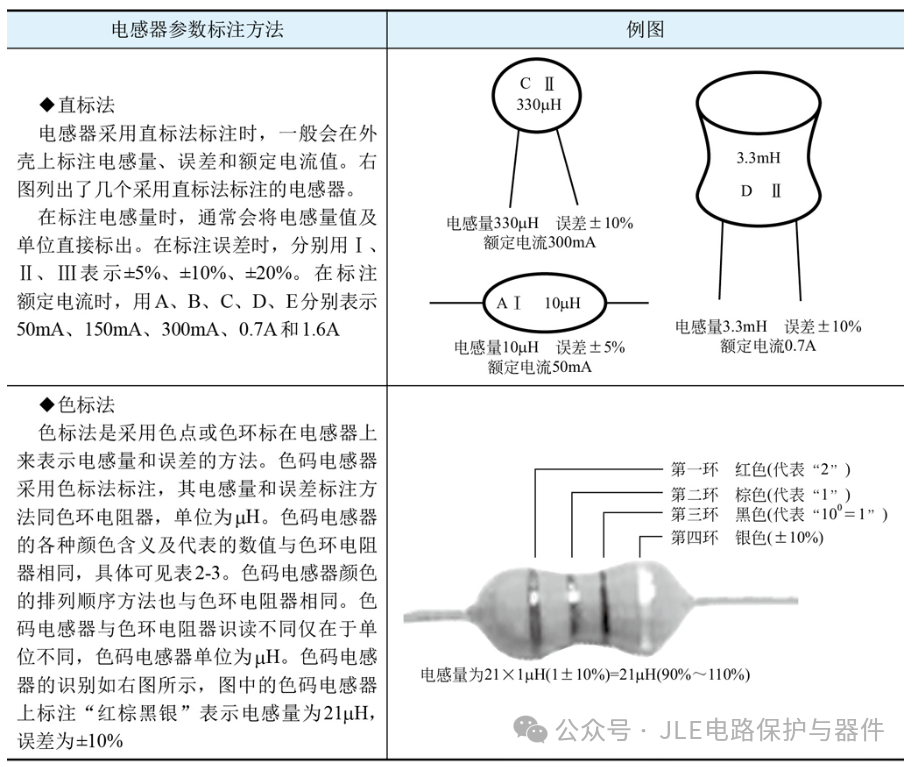

電感器的參數標注方法主要有直標法和色標法。電感器的參數標注方法說明見表1。
表1 電感器的參數標注方法說明
03 性 質
電感器的主要性質有“通直阻交”和“阻礙變化的電流”。
（1）電感器“通直阻交”性質
電感器的“通直阻交”是指電感器對通過的直流信號阻礙很小，直流信號可以很容易通過電感器，而交流信號通過時會受到較大的阻礙。
電感器對通過的交流信號有較大的阻礙，這種阻礙稱為感抗，感抗用XL表示，感抗的單位是歐姆（Ω）。電感器的感抗大小與自身的電感量和交流信號的頻率有關，感抗大小可以用以下公式計算：
式中，XL表示感抗，單位為Ω；f表示交流信號的頻率，單位為Hz；L表示電感器的電感量，單位為H。
由上式可以看出：交流信號的頻率越高，電感器對交流信號的感抗越大；電感器的電感量越大，對交流信號感抗也越大。

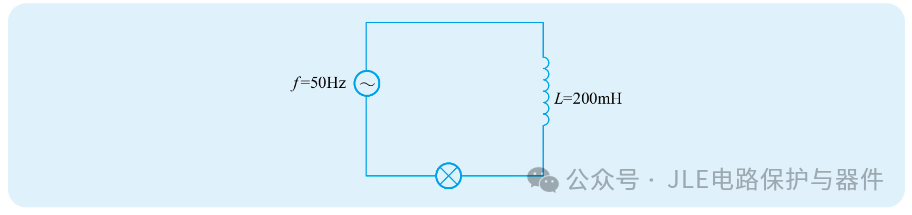

舉例：在圖2所示的電路中，交流信號的頻率為50Hz，電感器的電感量為200mH，那么電感器對交流信號的感抗就為：
圖2 感抗計算例圖
（2）電感器“阻礙變化的電流”性質

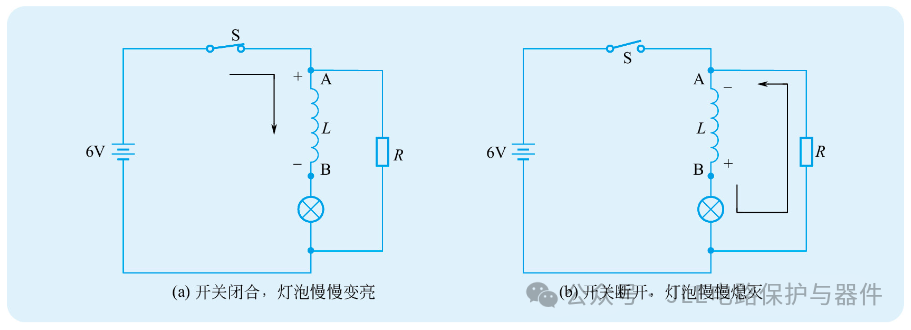

當變化的電流流過電感器時，電感器會產生自感電動勢來阻礙變化的電流。下面以圖3所示的兩個電路來說明電感器這個性質。
圖3 電感器“阻礙變化的電流”說明圖
電感器“阻礙變化的電流”性質說明
在圖3（a）中，當開關S閉合時，會發現燈泡不是馬上亮起來，而是慢慢亮起來。這是因?yàn)楫?dāng)開關閉合后，有電流流過電感器，這是一個增大的電流（從無到有），電感器馬上產生自感電動勢來阻礙電流增大，其極性是A正B負，該電動勢使A點電位上升，電流從A點流入較困難，也就是說電感器產生的這種電動勢對電流有阻礙作用。由于電感器產生A正B負自感電動勢的阻礙，流過電感器的電流不能一下子增大，而是慢慢增大，所以燈泡慢慢變亮，當電流不再增大（即電流大小恒定）時，電感器上的電動勢消失，燈泡亮度也就不變了。
如果將開關S斷開，如圖3（b）所示，會發現燈泡不是馬上熄滅，而是慢慢暗下來。這是因?yàn)楫?dāng)開關斷開后，流過電感器的電流突然變?yōu)?，也就是說流過電感器的電流突然變?。◤挠械綗o(wú)），電感器馬上產生A負B正的自感電動勢，由于電感器、燈泡和電阻器R連接成閉合回路，電感器的自感電動勢會產生電流流過燈泡，電流方向是：電感器B正→燈泡→電阻器R→電感器A負，開關斷開后，該電流維持燈泡繼續發光，隨著電感器上的電動勢逐漸降低，流過燈泡的電流慢慢減小，燈泡也就慢慢變暗。
從上面的電路分析可知，只要流過電感器的電流發生變化（不管是增大還是減小），電感器都會產生自感電動勢，電動勢的方向總是阻礙電流的變化。?
電感器“阻礙變化的電流”性質非常重要，在以后的電路分析中經常要用到該性質。為了讓大家能更透徹理解電感器這個性質，再來看圖4中兩個例子。
圖4 電感器性質解釋圖

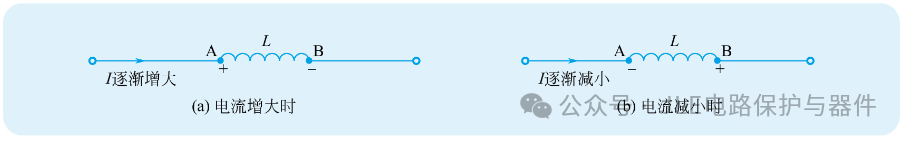

在圖4（a）中，流過電感器的電流是逐漸增大的，電感器會產生A正B負的電動勢阻礙電流增大（可理解為A點為正，A點電位升高，電流通過較困難）；在圖中，流過電感器的電流是逐漸減小的，電感器會產生A負B正的電動勢阻礙電流減小（可理解為A點為負時，A點電位低，吸引電流流過來，阻礙它減?。?。
04 種 類
電感器種類較多，下面主要介紹幾種典型的電感器。
（1）可調電感器

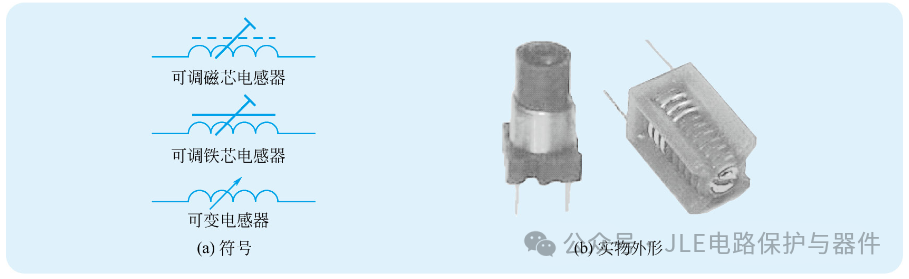

可調電感器是指電感量可以調節的電感器。可調電感器的電路符號和實物外形如圖5所示。
圖5 可調電感器
可調電感器是通過調節磁芯在線圈中的位置來改變電感量，磁芯進入線圈內部越多，電感器的電感量越大。如果電感器沒有磁芯，可以通過減少或增多線圈的匝數來降低或提高電感器的電感量，另外，改變線圈之間的疏密程度也能調節電感量。
（2）高頻扼流圈
高頻扼流圈又稱高頻阻流圈，它是一種電感量很小的電感器，常用在高頻電路中，其電路符號如圖6（a）所示。
圖6 高頻扼流圈
高頻扼流圈又分為空芯和磁芯，空芯高頻扼流圈多用較粗銅線或鍍銀銅線繞制而成，可以通過改變?cè)褦?shù)或匝距來改變電感量；磁芯高頻扼流圈用銅線在磁芯材料上繞制一定的匝數構成，其電感量可以通過調節磁芯在線圈中的位置來改變。

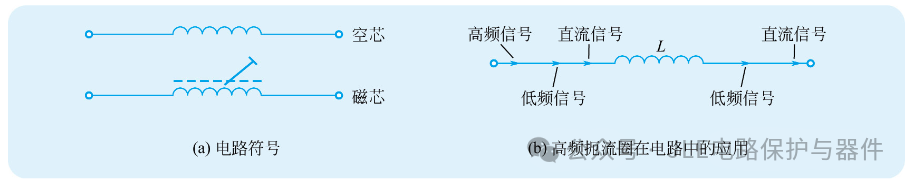

高頻扼流圈在電路中的作用是“阻高頻，通低頻”。如圖6（b）所示，當高頻扼流圈輸入高、低頻信號和直流信號時，高頻信號不能通過，只有低頻和直流信號能通過。
（3）低頻扼流圈
低頻扼流圈又稱低頻阻流圈，是一種電感量很大的電感器，常用在低頻電路（如音頻電路和電源濾波電路）中，其電路符號如圖7（a）所示。
圖7 低頻扼流圈

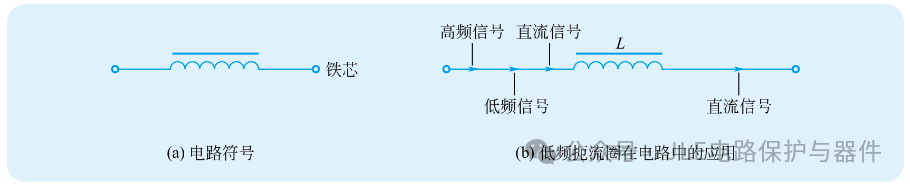

低頻扼流圈是用較細的漆包線在鐵芯（硅鋼片）或銅芯上繞制很多匝數制成的。低頻扼流圈在電路中的作用是“通直流，阻低頻”。如圖7（b）所示，當?shù)皖l扼流圈輸入高、低頻和直流時，高、低頻信號均不能通過，只有直流信號才能通過。
（4）色碼電感器
色碼電感器是一種高頻電感線圈，它是在磁芯上繞上一定匝數的漆包線，再用環氧樹脂或塑料封裝而制成的。色碼電感器的工作頻率范圍一般在10kHz～200MHz之間，電感量在0.1～3300µH范圍內。色碼電感器是具有固定電感量的電感器，其電感量標注與識讀方法與色環電阻器相同，但色碼電感器的電感量單位為µH。
05 選用電感器選用注意事項
在選用電感器時，要注意以下幾點。
① 選用電感器的電感量必須與電路要求一致，額定電流選大一些不會影響電路。
② 選用電感器的工作頻率要適合電路。低頻電路一般選用硅鋼片鐵芯或鐵氧體磁芯的電感器，而高頻電路一般選用高頻鐵氧體磁芯或空芯的電感器。
③ 對于不同的電路，應該選用相應性能的電感器，在檢修電路時，如果遇到損壞的電感器，并且該電感器功能比較特殊，通常需要用同型號的電感器更換。
④ 在更換電感器時，不能隨意改變電感器的線圈匝數、間距和形狀等，以免電感器的電感量發生變化。
⑤ 對于可調電感器，為了讓它在電路中達到較好的效果，可將電感器接在電路中進行調節。調節時可借助專門的儀器，也可以根據實際情況憑直覺調節，如調節電視機中與圖像處理有關的電感器時，可一邊調節電感器磁芯，一般觀察畫面質量，質量最佳時調節就最準確。
⑥ 對于色碼電感器或小型固定電感器，當電感量相同、額定電流相同時，一般可以代換。
⑦ 對于有屏蔽罩的電感器，在使用時需要將屏蔽罩與電路地連接，以提高電感器的抗干擾性。?
