噪聲處理實例:多級電源過濾噪聲要點
DC-DC在其輸出電壓中包含紋波和開關噪聲,因此它們不適合作為需要精確輸入電壓的應用(例如傳感器)的電源。
一般對策包括將LDO連接到DC-DC的輸出,以抑制紋波和開關噪聲,但在包括負載的各種條件下,可能難以抑制紋波和開關噪聲,并且開關噪聲可能傳播。作為額外的對策,可以將低通濾波器連接到DC-DC的輸出端,然后將它們作為電源連接到LDO。
01 紋波和開關噪聲的產生及抑制方法
盡管DC-DC產生紋波和開關噪聲,但是可以通過根據PSRR(電源抑制比)將LDO連接到輸出來抑制噪聲,然而由于LDO的有限頻率特性,LDO的PSRR在高頻下降低,如圖1所示,由于開關頻率很高,范圍從幾百kHz到幾MHz,開關噪聲還是會疊加在線性調節器的輸出上。
圖1 由于LDO的有限頻率特性,PSRR在高頻時降低
當開關噪聲疊加在輸出上時,可能不滿足傳感器輸入的精度要求,為了在高頻區域增加PSRR,如圖2將低通濾波器連接到DC-DC的輸出以抑制高頻,盡管頻率仍然保持在低頻區域,但這些頻率可以用LDO抑制,從而抑制寬頻段的開關噪聲輸出。

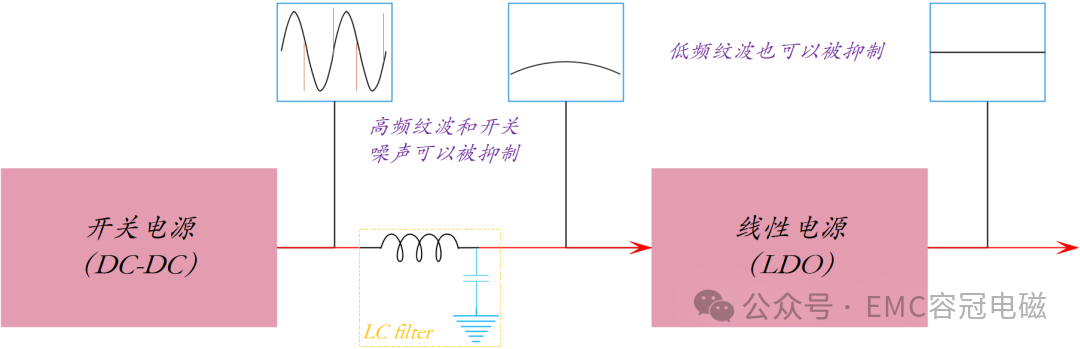

圖2 用低通濾波器抑制開關噪聲
02 LDO的PSRR的測量方法
根據LDO的PSRR特性確定開關噪聲的抑制率,PSRR的增益越高,抑制率越高。PSRR的測量電路如圖3所示,在LDO的輸入端疊加20mV交流紋波電壓然后輸入LDO,在1mA、10mA和100mA的輸出負載件下進行測量。

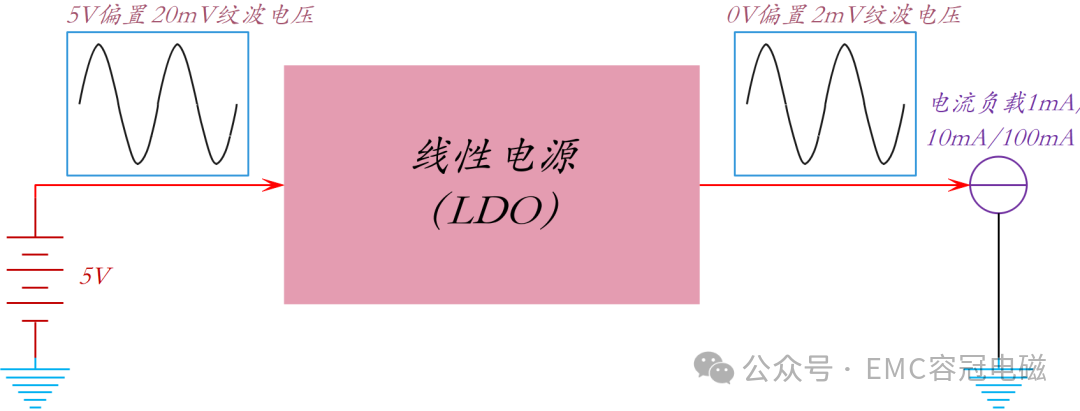

圖3 PSRR的測量方法
當DC-DC輸出用作LDO的電源時,從圖4可以看出PSRR在開關頻率(1.25MHz)附近較低。此外PSRR隨著輸出負載的增加而降低,這表明開關噪聲是傳播的,因此為了補償LDO的頻率特性,有必要在DC-DC輸出和LDO之間插入低通濾波器。在本節應用中,LC濾波器用作低通濾波器。

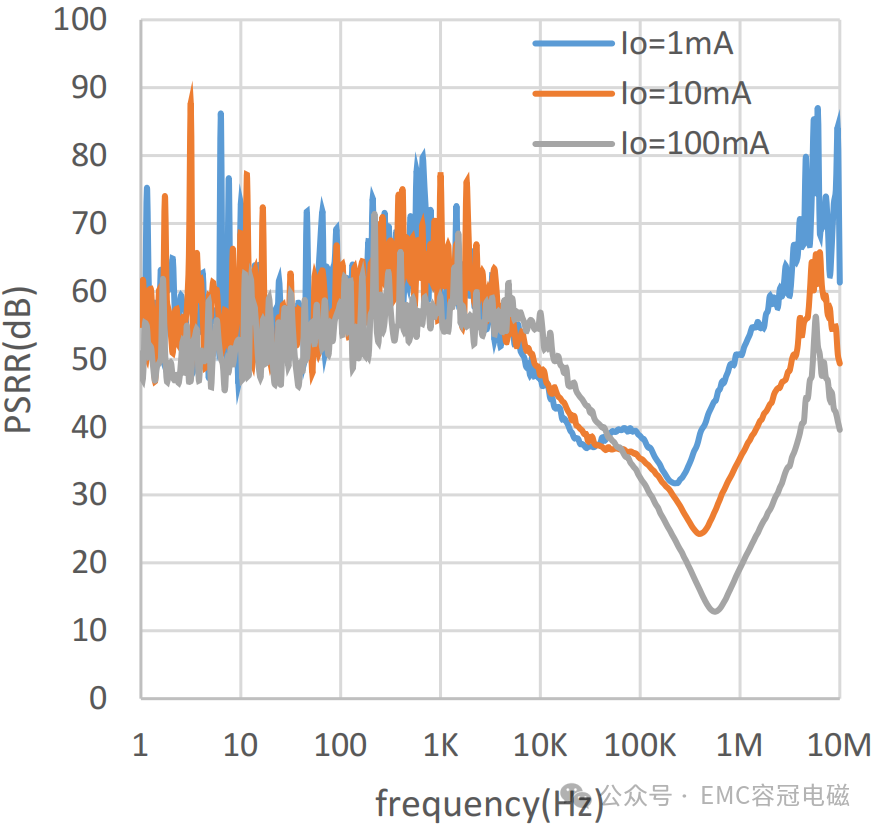

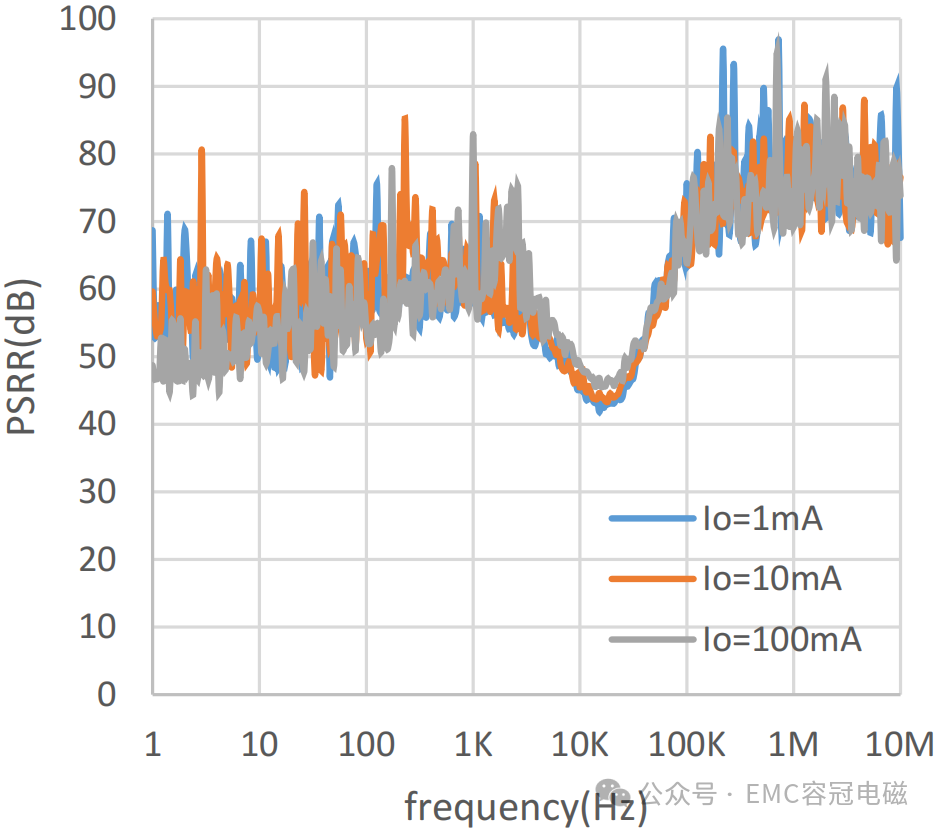

圖4 頻率-PSRR特性曲線
03 低通濾波器的參數設計
當需要低通濾波器時,可以使用SPICE模型來仿真執行詳細檢查。使用L=47uH(串聯電阻DCR=5Ω)的LQH2MCN470K02(Murata)和C=10uF的GRM188B31A106KE69(Murata)作為部件進行圖5仿真。
例如,在圖5中,最大電流設置為100mA,Vout相對于Vin下降至0.5V,此外,所用線圈的額定電流為120mA。

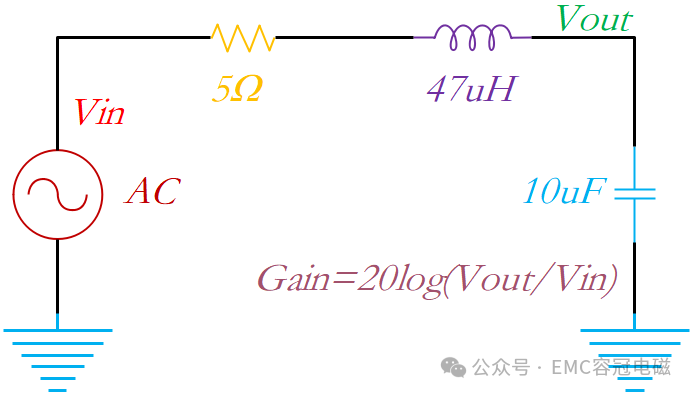

圖5 低通濾波器頻率特性測量圖像
根據
截止頻率為7.35kHz,如圖6所示,由于頻率響應在30kHz附近為-23dB,PSRR降低,在500kHz附近為-70dB,因此可以預期PSRR可以得到改善。

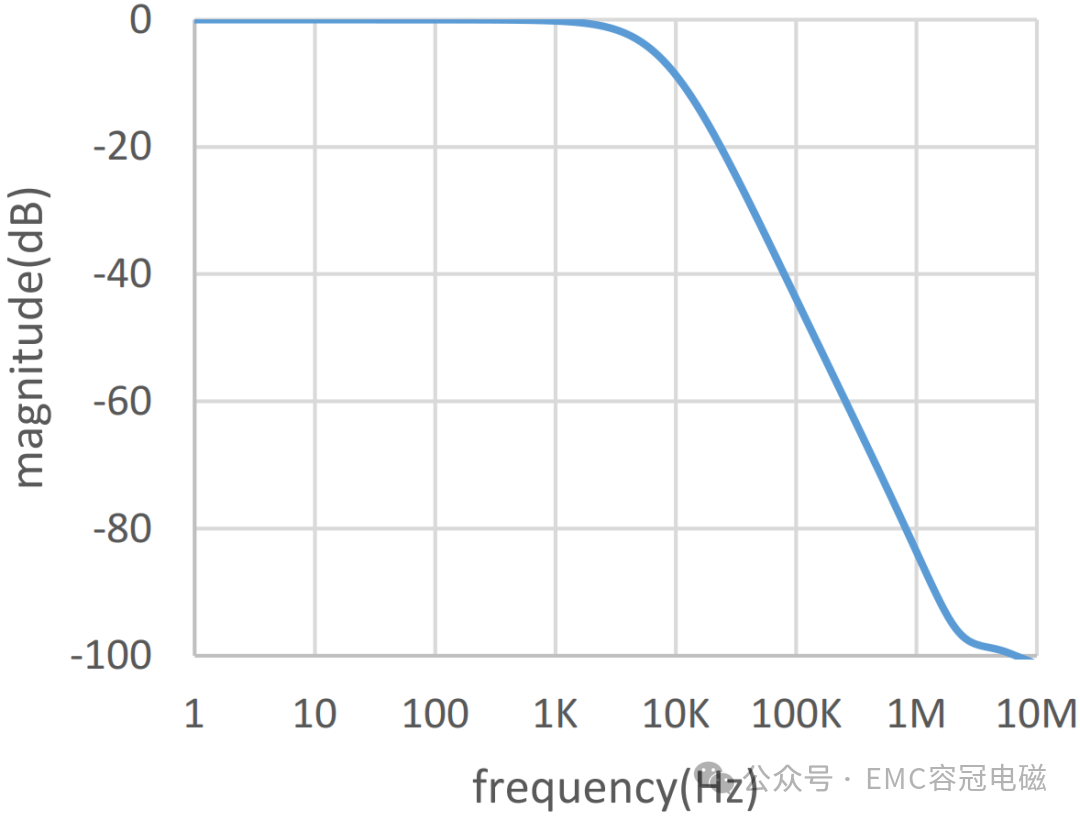

圖6 低通濾波器的頻率特性
04 輻射超標
圖7顯示了包括低通濾波器的測量電路,如上所述,當輸出負載為1mA、10mA和100mA時,測量PSRR特性,每個輸出負載條件下的PSRR測量結果如圖8所示。

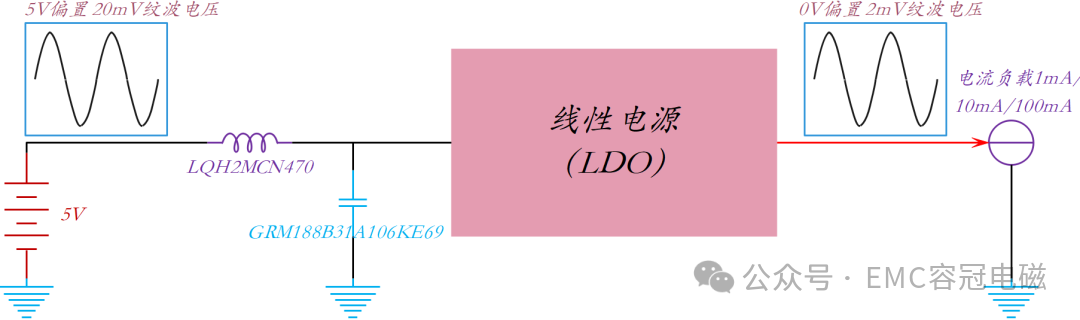

圖7 包括低通濾波器的LDO PSRR測量電路
圖8 包括低通濾波器的LDO的PSRR
由于在開關頻率為1.25MHz的DC-DC的所有負載條件下,PSRR超過60dB,因此使用低通濾波器抑制了開關噪聲。
05 防止開關噪聲傳播的電路設計
首先檢查DC-DC的開關噪聲大小,DC-DC與電源相連。使用DC Block(PSPL5501A)分離開關調節器的開關噪聲,并將信號輸入頻譜分析儀以進行成分分析。分析結果如圖10顯示,在開關頻率的倍數處出現峰值。

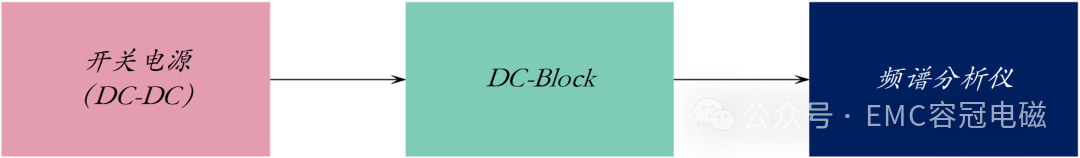

圖9 開關噪聲的信號分析方法

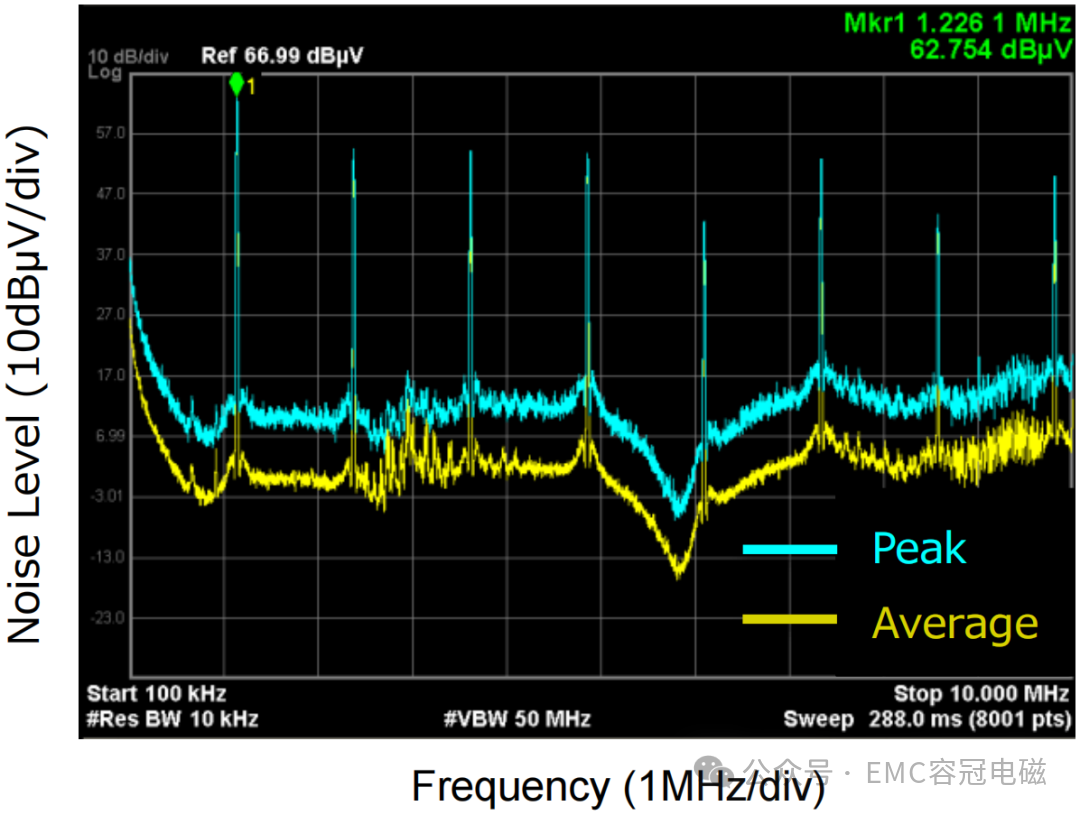

圖10 開關噪聲信號分析結果
接下來,將低通濾波器連接到DC-DC的輸出,并將LDO連接到低通濾波器,將直流模塊連接到LDO的輸出端,并將輸出信號輸入頻譜分析儀,成分分析結果如圖12所示。

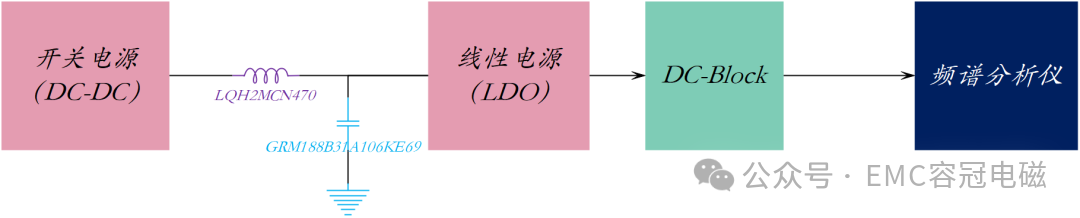

圖11 帶LDO和低通濾波器的開關噪聲抑制電路

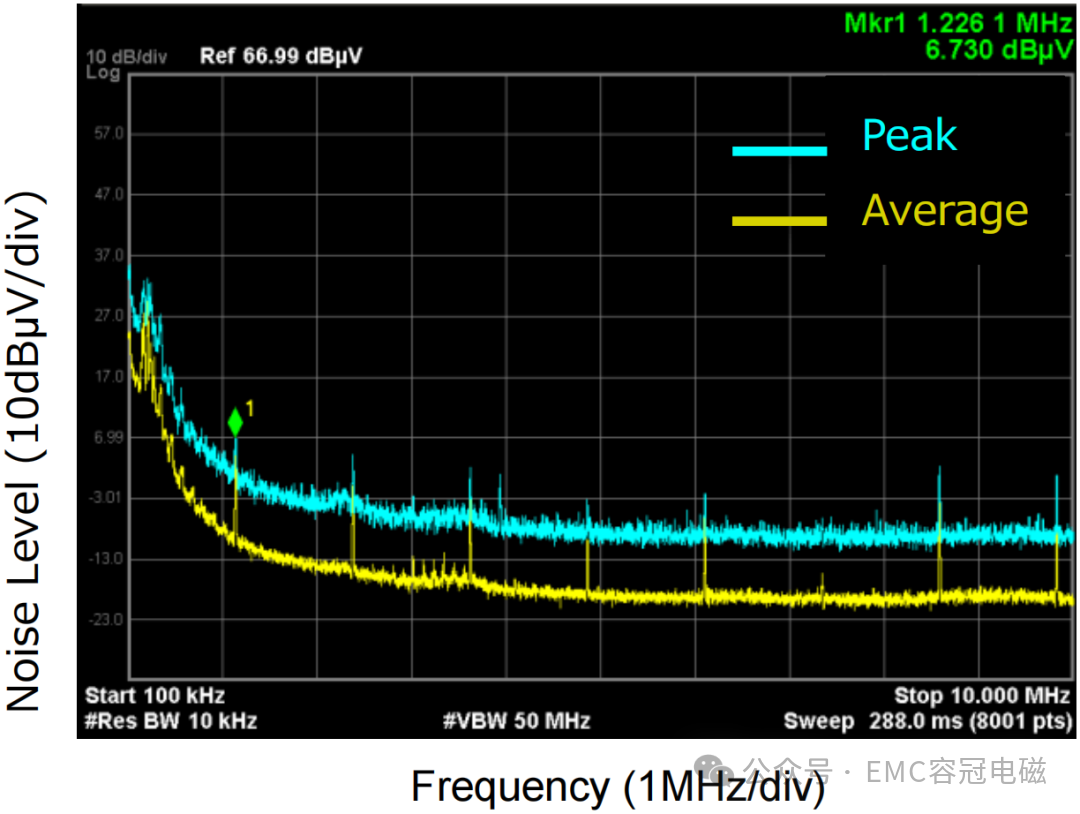

圖12 開關噪聲降低的信號分析結果
從圖13可以確認,該電路抑制了開關噪聲。

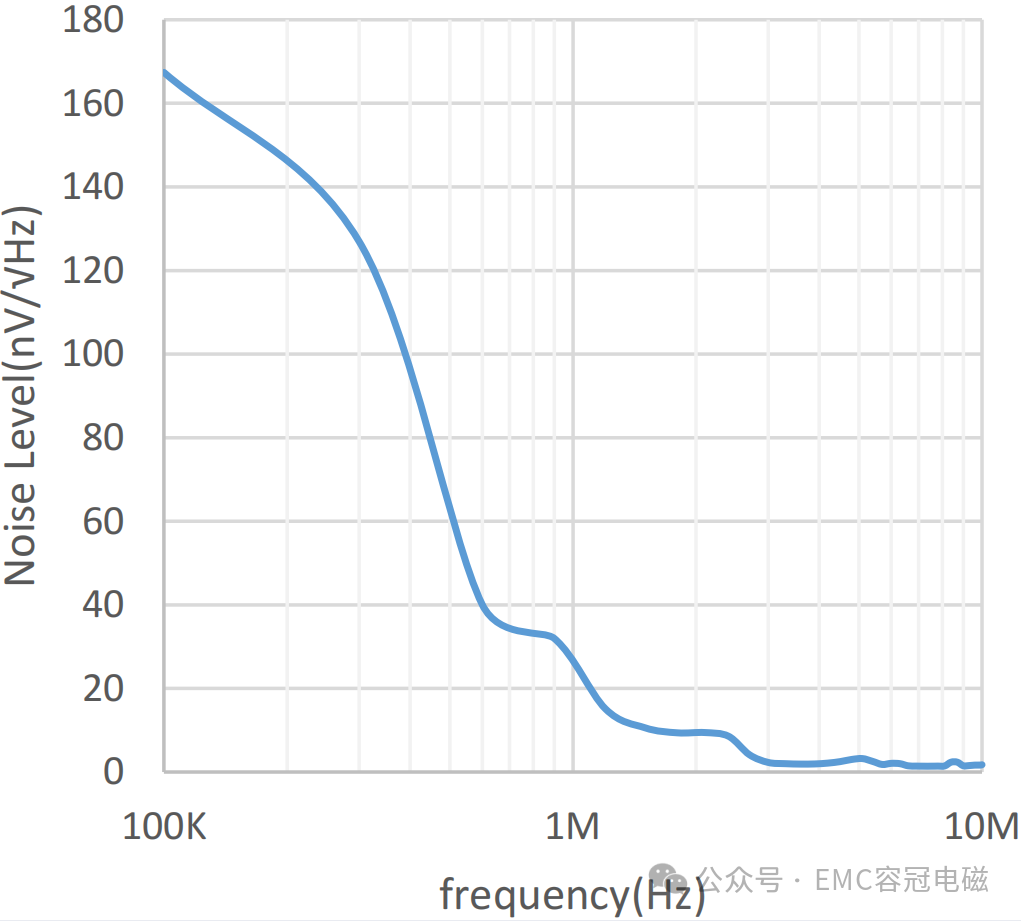

圖13 LDO和低通濾波器抑制開關噪聲的結果
當DC-DC的輸出用作LDO的電源時,無法抑制的開關噪聲可能疊加在輸出上,為了抑制這種噪聲,在DC-DC和LDO之間插入低通濾波器是非常有效的。
