傳導CE測試平均值數據是否還需終測？

民品標準中規定傳導CE測試有準峰值和平均值限值，如圖1所示。

在傳導CE測試時各實驗室都有2個測試過程：

（1）預掃描測試；

（2）終測。

圖1 傳導CE測試要求

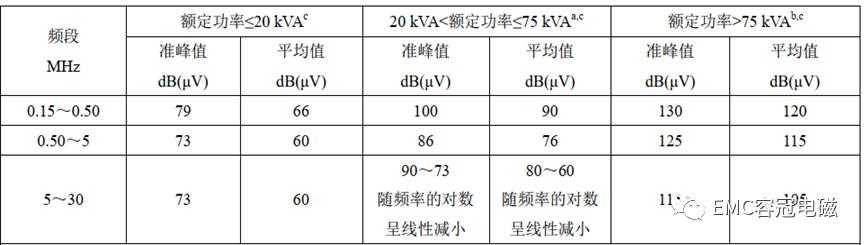

表1為GB4824在試驗場地測量時，1組A類設備的騷擾電壓限值（交流電壓端口）。根據這個測試過程，GB/T 6113.201附錄C給出的測量流程圖和判據導則如圖2所示：

圖2 傳導測量檢波器試驗流程圖

圖2給出2個路徑，其中路徑1就是各實驗室普遍采用的方法，其分為3步：

（1）峰值與平均值限值比較；

（2）峰值與準峰值限值比較；

（3）平均值與平均值限值比較；

該路徑分別使用了峰值檢波器、準峰值檢波器和平均值檢波器。

路徑2由于測試時間太長，一般不選用，這里不再贅述。

在預掃描結束后，使用準峰值檢波器進行終測，大家對這一步已經是共識，是必要的一步。但路徑1中提到的峰值與平均值限值比較，則分歧就出現了。因?yàn)樵谌粘y(cè)試中大家都會選擇峰值檢波器和平均值檢波器一起進行預掃描。平均值檢波器預掃描就是最終結果不需要再進行終測。

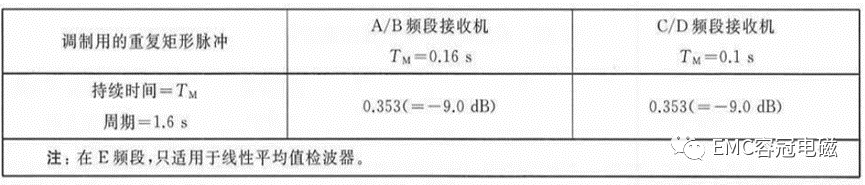

平均值檢波器的測量時間：確定信號包絡平均值的有效時間。同時平均值檢波器充電和放電時間在A、B段為160ms，如圖3所示：

圖3 平均值檢波器充電放電時間

同時在GB/T 6113.201 8.5條款中規定“在找到發射信號的最大值后，以適當?shù)臏y(cè)量時間用準峰值和/或平均值檢波器測量發射電平（如果讀數在限值附近波動，則至少需要15s時間）”。

綜上所述，傳導CE測試駐留時間一般為20ms，但此時間相對于平均值檢波器充放電常數，測試駐留時間遠遠小于平均值檢波器的充放電常數。因此在傳導CE測試中，使用平均值檢波器終測是必要的。
