某產品調整開關頻率解決傳導騷擾超標案例
1. 問題描述

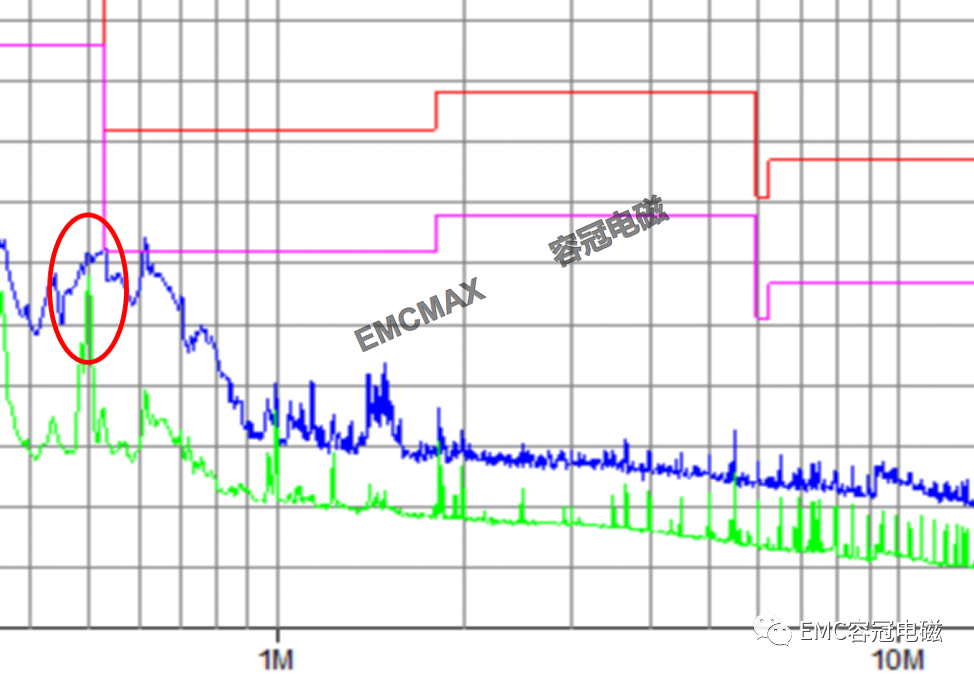

某產品在進行傳導騷擾測試時，發現665KHz頻點超過標準限值3dB，試驗不通過，如圖1所示。
圖1 傳導騷擾測試原始結果
2. 原因分析
從圖1可以看出，傳導騷擾超標頻點分布比較規律，根據經驗，為開關電源的開關頻率。查看樣機，產品包含多個DC-DC模塊，使用頻譜分析儀和近場探頭逐一測量開關電源芯片工作頻率，其中一個DC-DC模塊開關工作頻率剛好為665KHz，確認其它DC-DC開關電源頻率為1MHz、1.1MHz、1.2MHz、2.1MHz等，故確定是此DC-DC模塊開關頻率干擾導致的傳導超標。
3. 整改措施

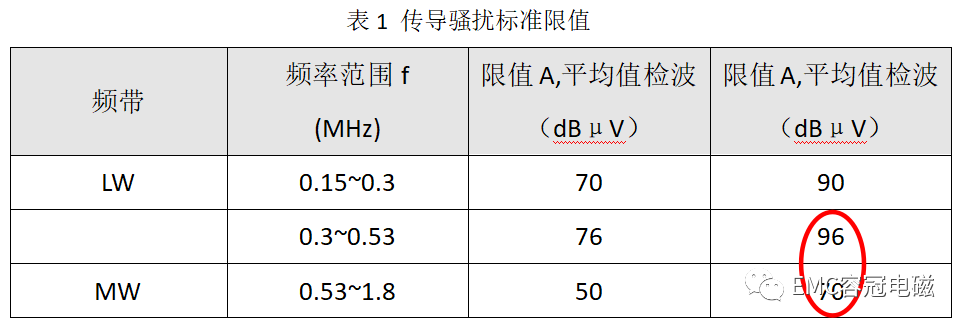

本類產品所屬EMC標準，傳導騷擾限值在300KHz-530KHz比530KHz-1.8MHz頻段寬松26dB，如表1所示。
因此考慮將DC-DC電源模塊開關工作頻率降低，從而使得超標的開關頻率，相應頻點標準限值升高以通過試驗。

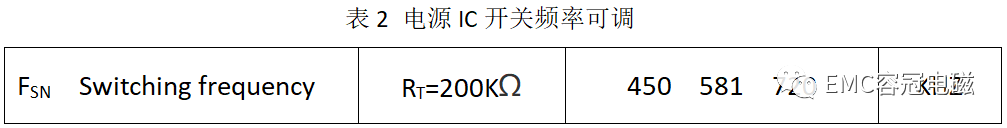

查看DC-DC規格書，其開關頻率可以通過更改電阻調整，如表2所示。

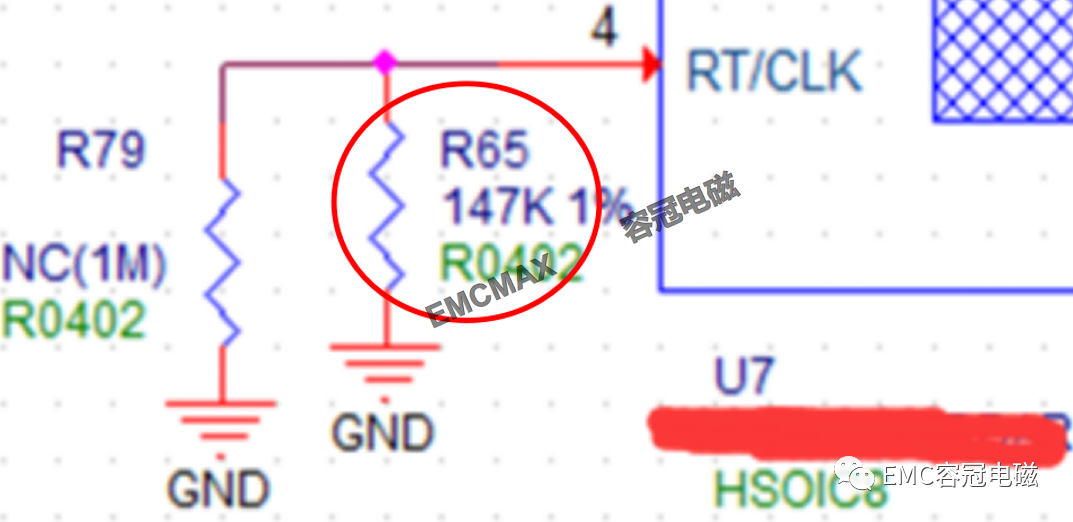

將電阻R65由147KΩ改為200KΩ，調低DC-DC開關頻率，再次使用頻譜儀和近場探頭測試，此時DC-DC開關頻率降為500KHz，如圖2所示。
圖2 調節電阻降低開關頻率
4. 實踐效果
整改后合攏整機，此時測試傳導騷擾，結果如圖3所示。
圖3 整改后傳導騷擾測試結果
從圖3可以看出，調整改變開關頻率之后，500KHz頻點對應的標準限值很高，試驗通過。
點評/點睛
開關頻率永遠是傳導騷擾超標的主角，傳統的方法不是這里濾就是哪里濾，除了濾波還是濾波，給人感覺解決傳導只此一招別無它法，是嗎？非也，條條大路通羅馬豈稱無路。本案例產品傳導騷擾超標，經過縝密的診斷和分析，為DC-DC開關頻率引起，后通過調節電阻改變開關電源頻率，規避限值要求較高的頻段后成功化解，本案例的方法和思路啟示我們，對于開關頻率可調的DC-DC，通過調整開關頻率避開標準限值要求較高的頻段，方法奇特，效果奇佳，且不需要大動干戈，簡約的美到窒息！
