關于CST仿真中結果后處理的問題

---

因為要仿真寬頻帶的結構，才開始學習CST，對于CST的仿真還有很多不懂的地方。

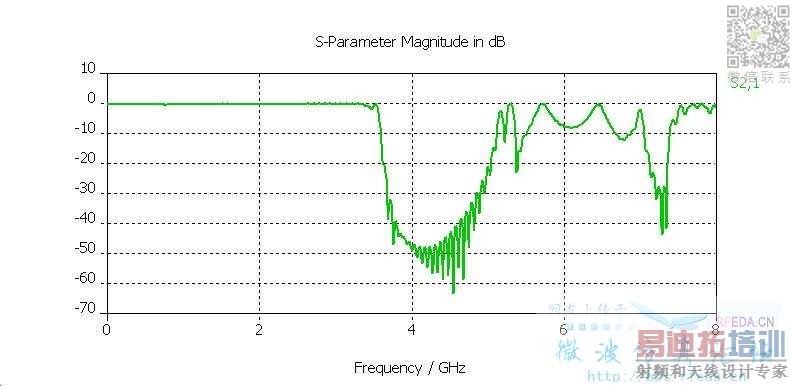

例如上圖的仿真結果，在帶隙中有多次振蕩現象，知道這是FDTD仿真必然會形成的，但是總覺得看起來有些不爽！
不知道可不可以 用平滑的曲線來畫圖?
還有個問題，就是1D result里面的 |S| dB (AR)是什么意思?跟|S| dB 有啥關系?

如果是強諧振結構，你又用的是時域求解器的話，通常會出現你給出的這種紋波情況。
可以考慮用自回溯濾波器，正好是你問的AR（autore gressive filter），可以對紋波進行平滑處理，原理上可以查看help或者“高級概念”

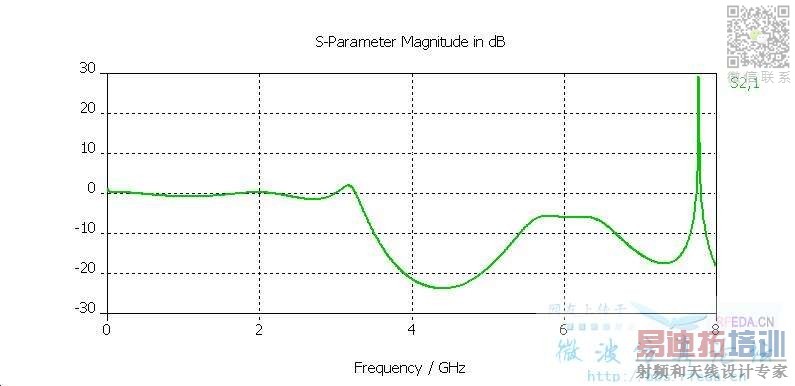

我的AR S(dB)如下圖,

為啥S參數有大于0的情況, 還有,這個怎么跟S(dB)對應?雖然看起來大體趨勢一致....

我得到的AR圖和你的一般樣子差不多，但大于零情況的確實比較奇怪。
你確定你AR濾波器的有效性：即降到了10的－11次方以下的?

不確定

還沒有用過AR 濾波器吶..
我先去研究研究,看可以搞定不...

怎么處理AR濾波器?我找了找沒有搞定, 看Help,好像就是一些知識簡單介紹.....
能不能把你的方法說一下..

建議看一下官方的“高級概念”一書，其中有專門關于AR的詳細介紹：
http://bbs.rfeda.cn/read.php?tid=558
我所了解的基本來自于此。歡迎看后討論^^

學習以下，希望drunkbear有時間給大家講一下ar,謝謝

是不是可以用！F呢?我現在有些不太明白,什么時候用！T,什么時候用！F
cst的！F用來仿寬頻好使嗎?

建議用時域仿真的時候頻率下限不要從0開始

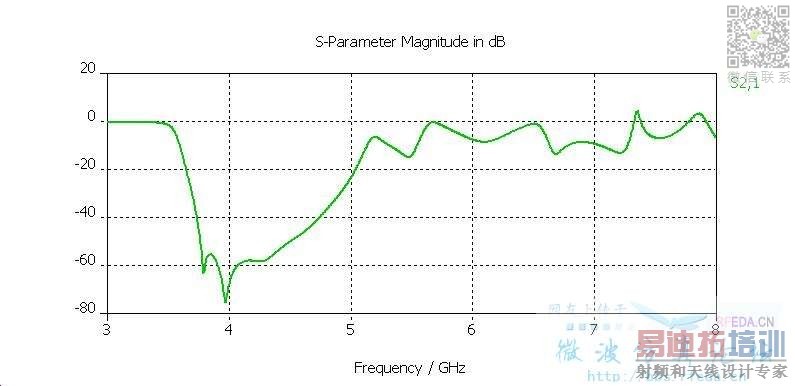

以小編的實例看，頻率下限設置為3GHz左右
這樣可能使得幅值較小的地方波紋較小
小編不妨先試試看，有結果后通報一下

AR是什么?可以起什么作用?

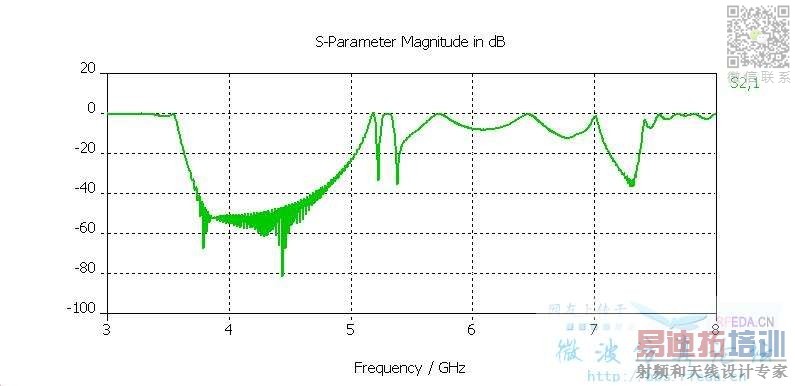

波紋依舊存在。
SdB （AR）的結果是

1 加入結果通過AR濾波器看一下，紋波會好一些
2.增加激勵的時間

我的結論……論壇中的牛人越來越多了……

這鏈接似乎上不去…………
