教你如何定義CST的波導端口

---

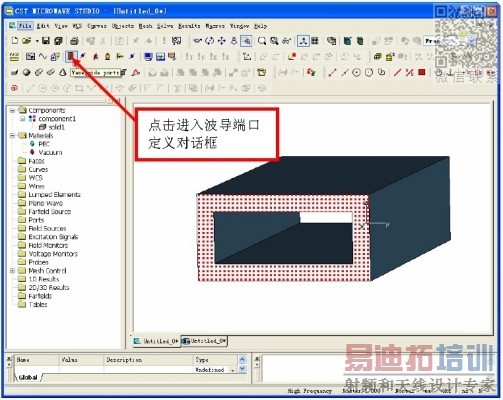

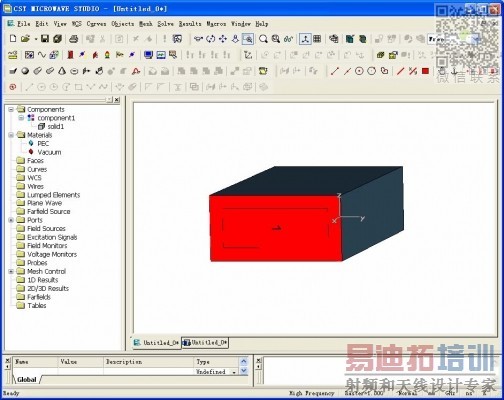

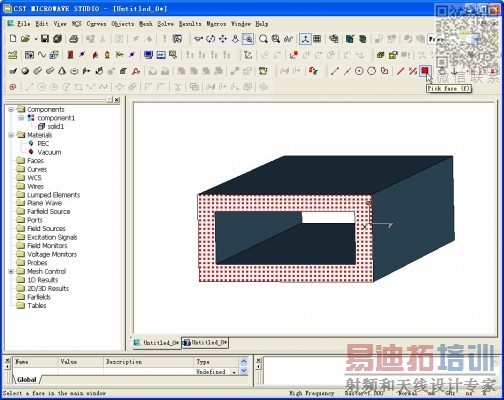

1) 利用選面工具選擇平面，然后定義波導端口

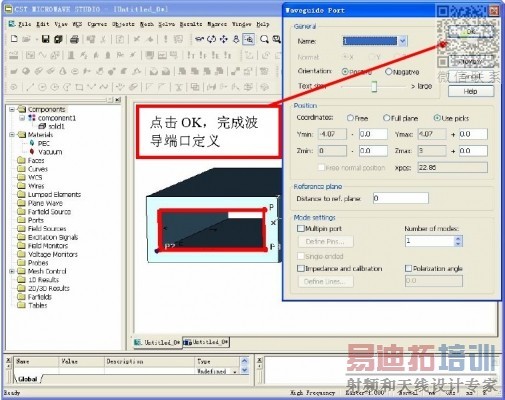

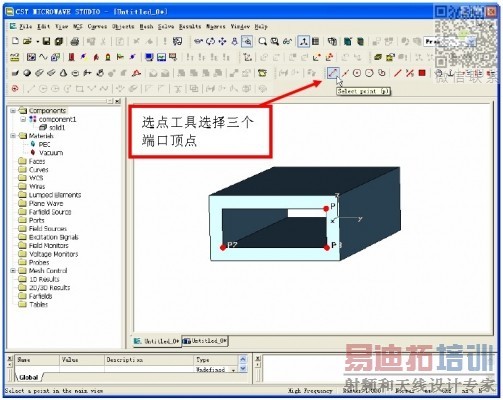

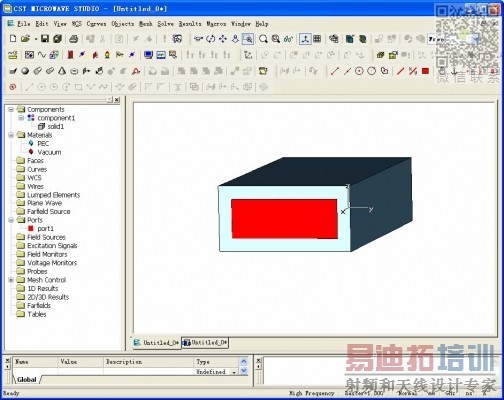

2) 利用選點工具選擇至少 3 個端口頂點

3)這里補充一種方法，常規方法如上面兩種方法即可，下面的方法也是可以定義波導端口，這里總結一下，其實這三種方法的本質就是保證選取的點或棱邊能共面即可，當然我們選取的部分必須符合我們的求解要求才可以，下面的方法正是利用了這一規則，通過選取一條棱邊+一個點或者通過兩個平行棱邊定義波導端口，端口定義示意圖如下所示:

覺得好就給我加分吧，那么在說明一下，什么時候需要采取什么樣的方式定義呢，有沒有一定的規則可循呢，這里簡單說明下，對一般的結構，直接選取要定義的面定義端口就可以了，但有些結構面是很難選取的，這個時候就需要點選定義波導端口了，如脊波導饋電的拋物面天線，對于脊波導部分的選取用點選工具可能會更方便，這樣可以避免不需要饋電的部分塞選掉。具體問題大家多來討論，歡迎指正

:14bb:14bb:14bb

老大是管理員都還要加分 呵呵

哈哈，一種肯定，那就回帖支持吧，有問題可以多來交流

老大，想問一下，你這種定義波導端口，第一種和第二種是不一樣的，顯示出來也是不一樣的，他們的結果和意思是一樣的嘛?

好資料，TKS！

剛剛使用了，很好的方法
