cst中波端口設置問題

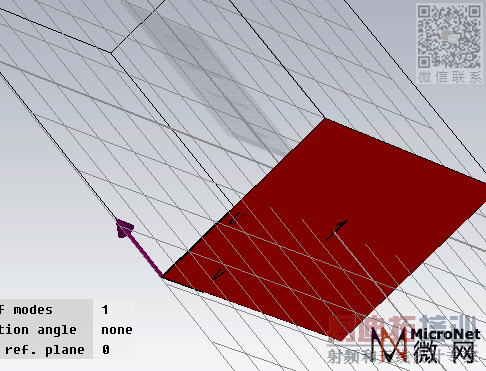

我用的共面波導饋電,這個波端口的位子應該設在哪里呢》?我現在是在那個空氣盒子似的邊界上
還有那個箭頭表示什么?HFSS里面的波端口是從地面指向饋線的，這里的箭頭怎么在邊上
請教各位，謝謝！
首先說清楚你做的是什么，不同結構端口設置是有說法的，另外箭頭表示能量饋入的方向
謝謝
我做的是天線，八木天線。能量的方向是饋源的，跟HFSS里的積分線不同吧?
共面波導的端口設置比較復雜，后來我把端口設在天線的側饋點處，發現差別挺大的。
我的問題是端口的位置是在邊界上呢?還是在天線饋電的地方?
首先要了解CPW工作原理，饋電端口實際上就是要饋入等效的波進入，箭頭是能量饋入的方向和積分線沒關系，CST也可以設置積分線，但一般都采取默認設置，CPW是指天線和地是共面結構，因此要在中間饋線和兩側地之間形成TEM波形，因此可設置端口，覆蓋地和饋線，端口高端一般3~5h，寬度一般是5~10W，這個數字我記得不是很清了，你可以在本版搜索下相關介紹
另外CST算例里也有類似的例子，你可參考學習下
HFSS里面我做過CPW的饋電，所以了解一些。
波端口的大小也不是問題
算例里面的波端口設置都是直接選擇一個面的，而且不是CPW饋電。
我就是不知道這個端口的位置應該在哪里?因?yàn)镠FSS里的是要在邊界上的，不然就要用一個反射面。
cst里呢?邊界上還是也要一個金屬盒子做反射面的?
帖子我差不多都看過的，好像沒有CPW饋電的吧，大多只是一般的波端口
因?yàn)槎丝诘奈恢脤?duì)結果影響還是挺大的，我不確定哪一種是正確的
不知道有沒有人做過這個的，可以給點參考意見。
CST不需要反射面，模擬真實情況即可
恩 好的 謝謝及時回復，呵呵。我現在用HFSS一起做，算是做個對比吧，個人比較相信HFSS?？上В伊硪粋€(gè)天線在HFSS里面不能仿，只能用cst做了
個人喜好問題，哪個用的方便就用哪個，沒有定論！
是的，個人習慣問題吧，以前用HFSS，現因其它需要，學用CST
