在CST中如何設置信號源的阻抗？

一般默認的信號源輸入內阻應該是50Ohm吧，如何改變呢?
謝謝～

波端口默認的是傳輸線的特性阻抗

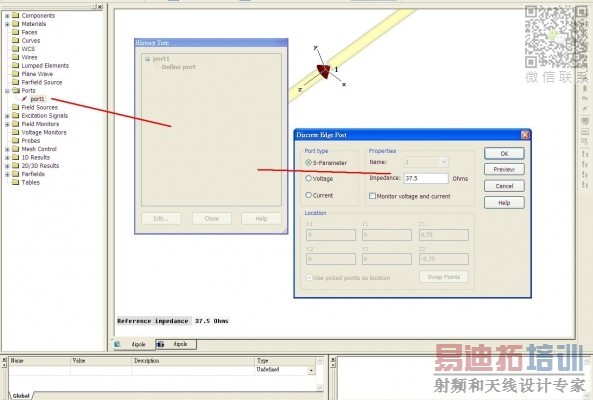

離散端口在你設置的時候可以改變阻抗

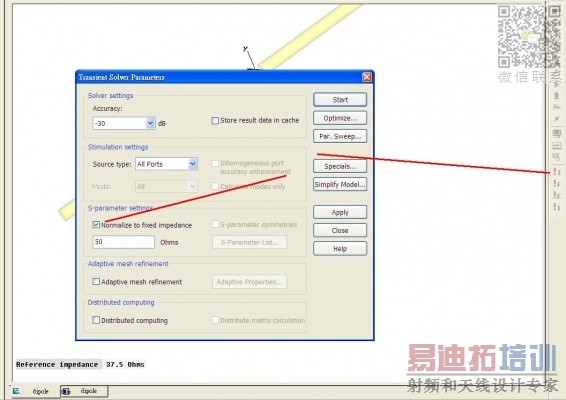

在計算的時候，可以設置求解器歸一到具體多少的阻抗，當然，好像只能歸一到電阻，不能設置為復數

設置求解器在哪設啊?

兩個方式;; (P.S 你的學習之路還很漫長！ 建議你先研讀微波基礎理論.)

這個只有在source type為All port時才能選擇吧，如果是selection就不能選擇參考電阻了
另外discrete port的電阻應該是根據實際情況來設定，而并不是根據想要的參考電阻來設定吧

只針對 (一般默認的信號源輸入內阻應該是50Ohm吧，如何改變呢?)的問題回覆..

這個只有在source type為All port時才能選擇吧，如果是selection就不能選擇參考電阻了
是的

另外discrete port的電阻應該是根據實際情況來設定，而并不是根據想要的參考電阻來設定吧
是的

學習一下。
