CST斜圓柱的仿真問題
來源：edatop
更新時間：2024-09-15
閱讀：

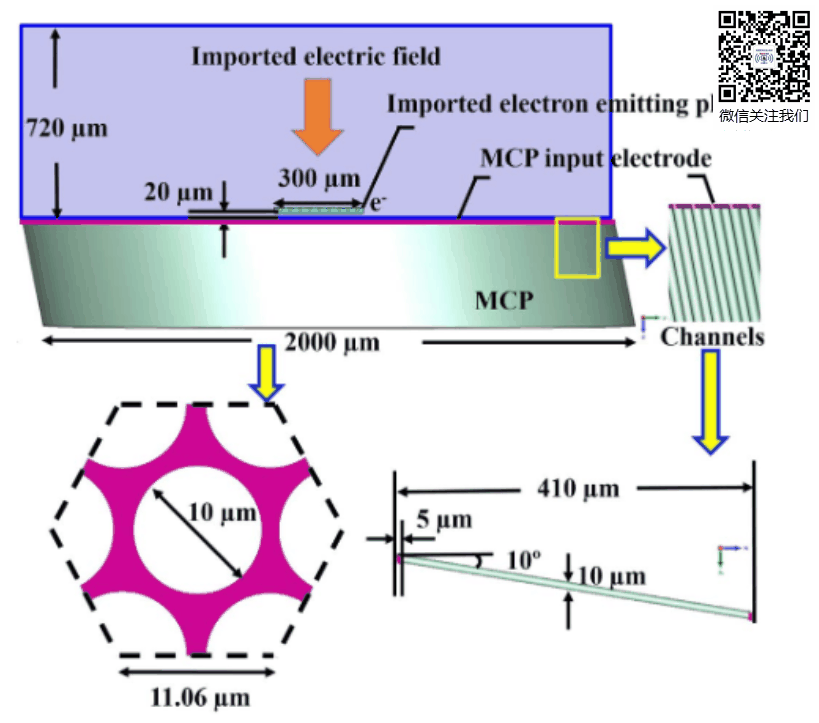

大家好，我打算用CST仿真下微通道板中電子的倍增過程，需要建立多個直徑為10μm，長度為0.5mm，傾斜角為10°的斜圓柱實體。想問一下各位有沒有比較快速的方法?有可能直接將圓柱模型傾斜么?模型的大致模樣如下圖所示：
這種斜圓柱如何建模比較合適?
畫出斜圓柱上下兩個面，然后pick face，Shapes工具欄選Loft
