CST仿真超材料S參數相位問題

用CST仿真超材料吸波器，復現使用多重反射理論的那篇經典文章Interference theory of metamaterial perfect absorbers，其它曲線都能對應上，就是S參數的相位對應不上。 兩個反射參數S11 和S22的相位怎么都和文章里的不一樣，最后算出來的吸收曲線也差距較大，不知道問題出現了哪里，希望知道的同學幫幫我。

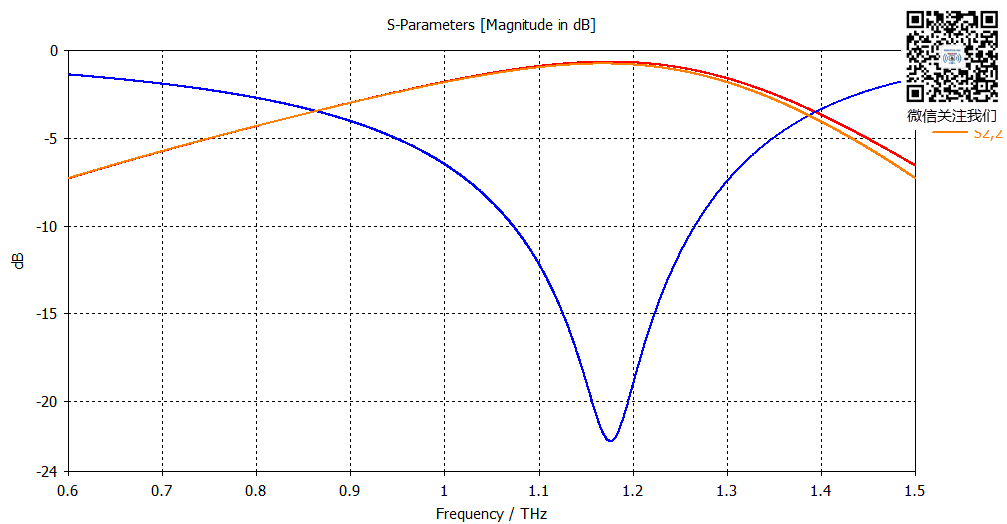

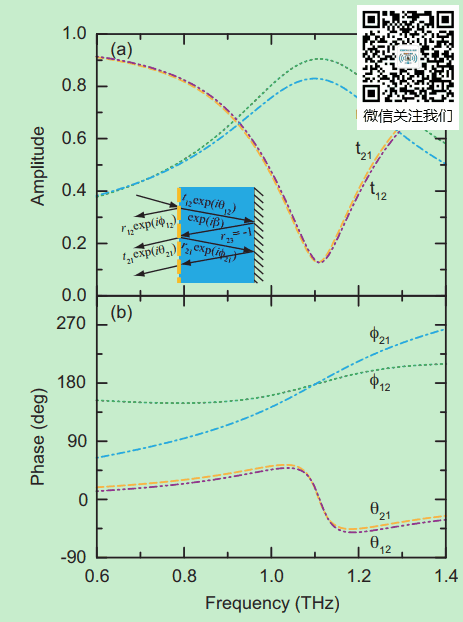

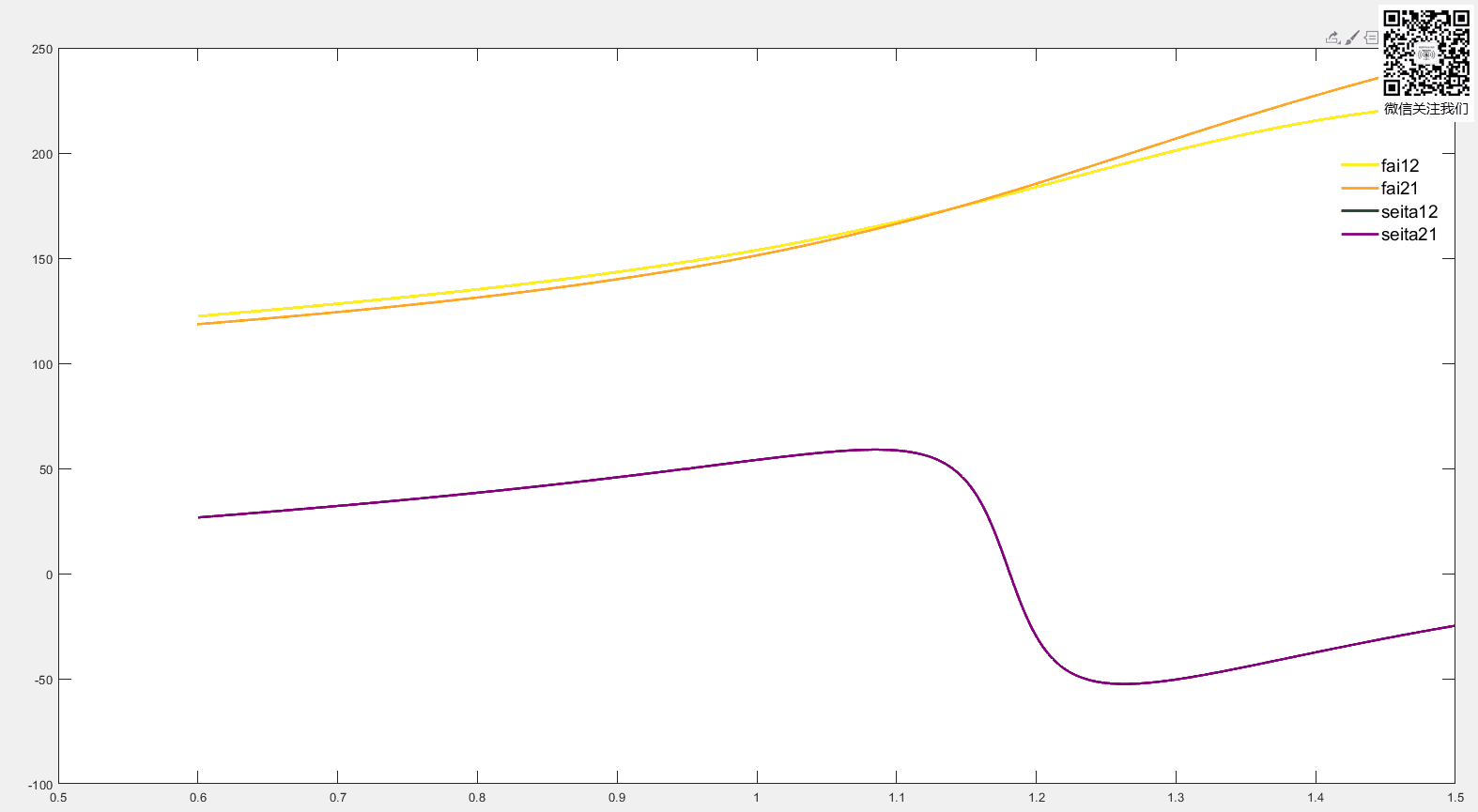

上面上傳的幾張圖片分別是模型圖（很簡單的十字型），文章里的S參數的幅值和相位原圖，我仿真得到的S參數幅值圖和相位圖。可以看到幅值圖基本上吻合了，相位圖里的透射參數相位也基本吻合，就是反射參數的相位不對，原文章里兩條反射參數的相位相交并且角度很明顯，我的基本上是平行的。最后用這個數據算出來的吸收曲線也對不上。

多次反射干涉理論沒問題，如果作者相位符合理論要求，那么就是你的仿真有問題了?？赡芫W(wǎng)格不夠或設置有問題
也有可能是作者仿真有問題
因?yàn)榉抡孢@東西真心不可靠。很容易出偏差
說不一定對，希望對你有幫助

你好，請問你解決了嗎?最近也遇到了相同的問題
