如何從SMITH表里看出天線的阻抗呢?

來源：edatop 更新時間：2024-09-24 閱讀：

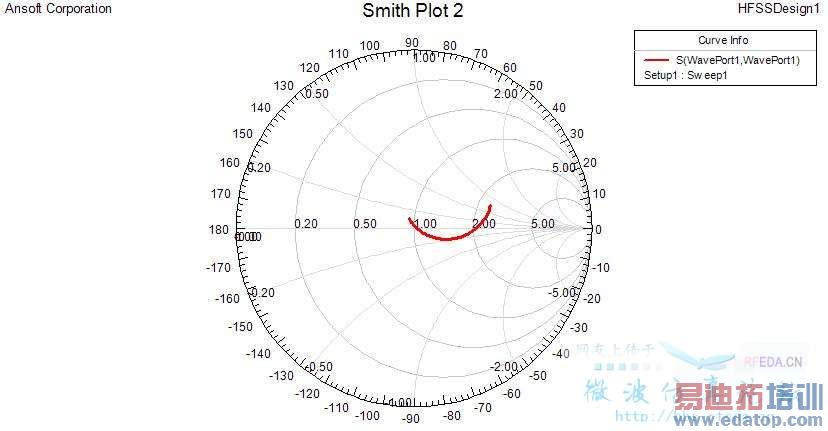

本人剛剛學HFSS部仿真,不知道如何從SMITH表里看出天線的阻抗,大俠們能否幫我看一下我這個阻抗是不是接近50甌呢? 謝謝大家!

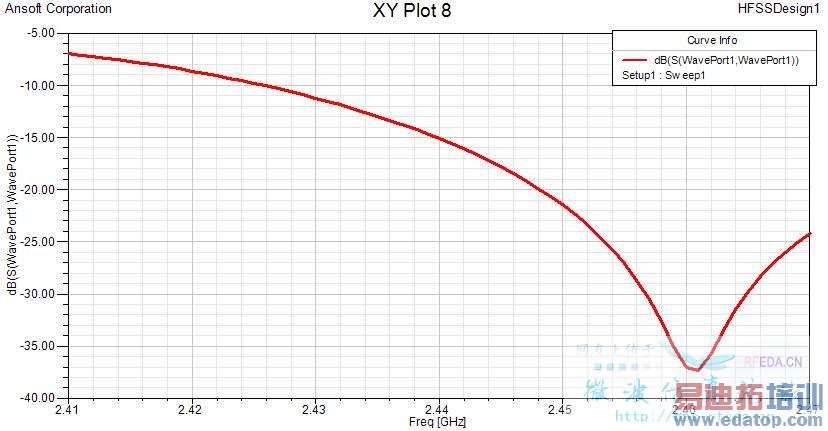

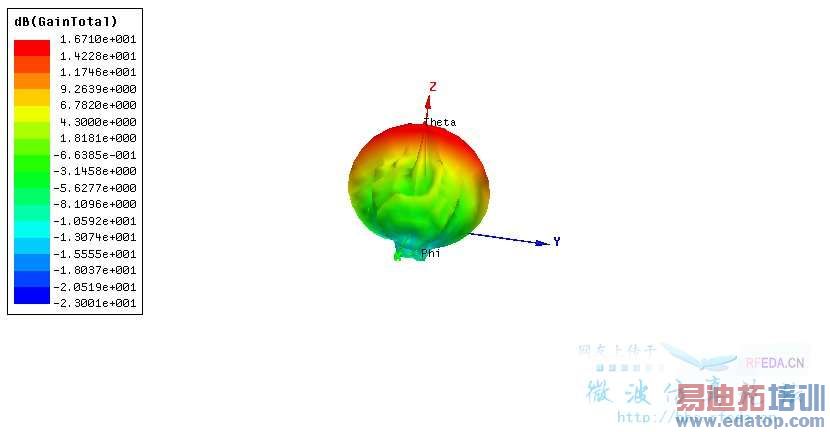

什么天線??？增益這么高？

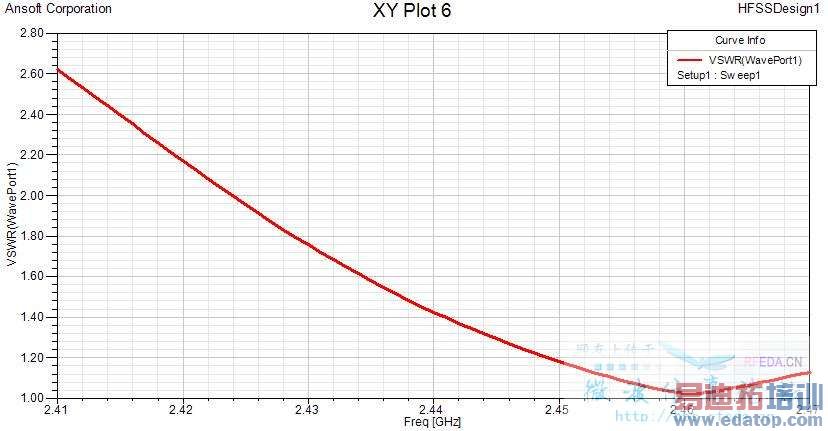

網(wǎng)友給的HFSS文件,自己嚇改的,駐波有點高,剛學HFSS,不會看SMITH,你會看么?

坐等大俠們幫我看SMITH表.

自己學一下smith chart這么難嗎？

Smtih圖給出的是歸一化阻抗（圖中實部開始時接近1，虛部接近為零），實際阻抗還得乘一個特征阻抗的（一般通信電纜是50歐姆左右），且一般是頻率的函數(shù)，至于如何讀圖建議你看看孔金瓦的《電磁波理論》一書或者其他電磁波的書籍，我以前也不會看Smith圖，現(xiàn)在可以基本看懂了，希望這個回答對你有幫助～

謝謝大哥指點,如何知道這紅線哪頭是實部,哪頭是虛部呢? HFSS11在SMITH里的阻抗是不是要實部的阻抗值+虛部的阻抗值呢? 謝謝大哥再指點一下?

讀經(jīng)緯線，和中間實軸交點就是實部，和四圈角度交點就是虛部。
