HFSS仿真端口激勵(port)的設置問題

1 空氣盒子內能畫wave port嗎？
2 仿真微帶天線用wave port或者lump port，有什么區別嗎？

1可以,但要加個良導體的cap.
2只要設置正確,兩者沒什么區別.

良導體的cap
是什么東西？怎么設置？能貼個具體的圖上來嗎？

就是蓋在waveport上的良導體帽兒.不需要設置,加上就行.

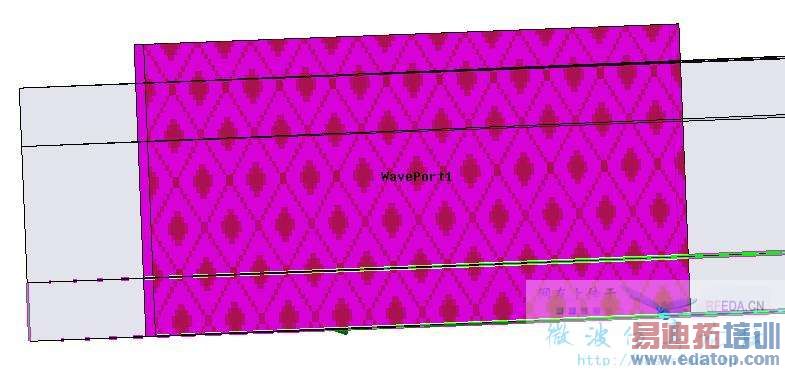

描述:紫色部分為pec

感謝樓上的

加金屬冒的原理是什么，為什么要加這個東東？望高手指點一下

本人認為如果waveport不是和求解區域重合，也就是在求解邊界之內就必須要再waveport處加一個PEC的cap，要不然waveport兩端都有介質，軟件無法確定電磁波得傳播方向，因此不能計算。而若是在傳播方向相反的方向加了CAP，則電磁波在這個方向就是全反射，則波自然是向另一個方向傳輸嘍，至于大小，一般與waveport一樣大或者大于，厚度任意，大于0就行，反正這部分是不會參與網格剖分的不會影響計算速度。

如果waveport在輻射邊界內部，說白了只需要在waveport下面接一個小的PEC金屬柱封住它
