拉桿天線的仿真，新手求助
各位大哥:
我是一個大三的學生,最近因為要設計一個工作在30M到40M的FM系統 涉及到匹配網絡的部分 必須知道天線的輸入阻抗才好解決,所以接觸了HFSS.看了tensor大哥的視頻教程以后對設計的流程有了了解,但是自己做的話結果不太正確.
我們采用的是收音機那種拉桿天線,半徑有5mm,長度1m,中心頻點35MHz 我想仿出它的輸入阻抗,但是結果似乎不對.
我照著視頻里面那樣 在天線的底端加了一個平面 加上Lump Port的激勵（不知道是不是應該這樣加）,設置阻抗為50歐,

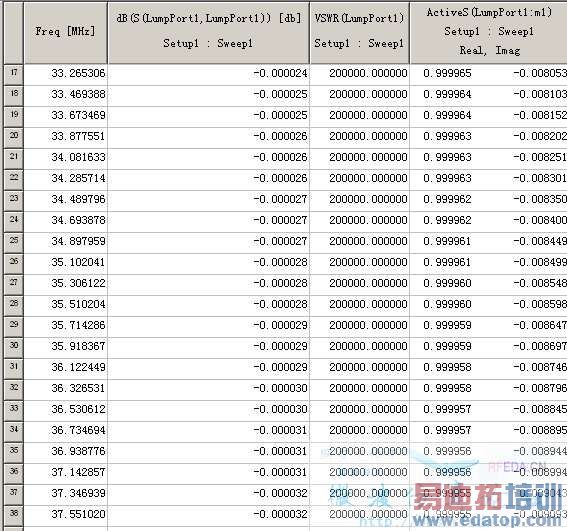

我看了很多帖子,說S11=(ZIN-Zo)(ZIN+Zo) 現在Zo為50歐（他們的帖子說Zo就是Lump Port 那里設置的阻抗） 但是S11仿真出來的結果不正確，用它算出來的ZIN和理論值相差很遠 （理論值是5.4-115j左右，呈現容性）
我想知道我的方法是不是有錯 或者建模錯了？（模型在附件里面 是10.0版本做的 因為波長的緣故 我把空氣腔設置的很大 所以要放大才能看見天線）
請知道的大哥們幫幫我
謝謝
Az
描述:HFSS模型
看了下你的模型,覺得有點怪.還沒見過這樣的設置.lumpport一邊接拉桿,一邊接空氣.這種結構似乎不符合天線原理.
沒做過拉桿天線,也許說的不對哈不過還是覺得下面應該有點什么
我不會 自己試著亂弄的 ^^
呵呵,那可以拆一個拉桿天線參考下.看看人家是怎么饋電的.
我手邊就有的 就是信號通過匹配網絡以后就直接接到天線上 沒有什么特殊的結構
可信號線至少要兩根線吧,或者要內外兩個導體吧,看下另一半接哪了?不會是空氣吧`
我仔細的看了下 的確只接了信號線 問了老師 他說拉桿天線的另外一極是大地替代的
我就郁悶了 有沒有人有類似的經驗?zāi)?大地做另一極怎么仿真？
模型中的finite conductivity boundary沒有設置和定義，也沒有畫接地平面，那肯定不符合天線原理啊，還有l(wèi)ump port激勵好像畫的也不對??？激勵方式wave port似乎更合理些吧？
我也是新手，以上是一點建議，對不對還請高手指點！
我認為應該設置一個指定為無限大地面的Perf. E邊界, 我也準備試下拉桿天線, 最近在搞個HDTV天線的模擬..
兩個拉桿，一個接激歷湍口，另一個接大地的界面應該是設成intinited conducty 我想可能是這樣試試看
