創建s參數圖的疑問

在此圖中，要求solution type為modal s parameters。但是由此圖看只有modal solution data。這是怎么回子事？望高手請教。

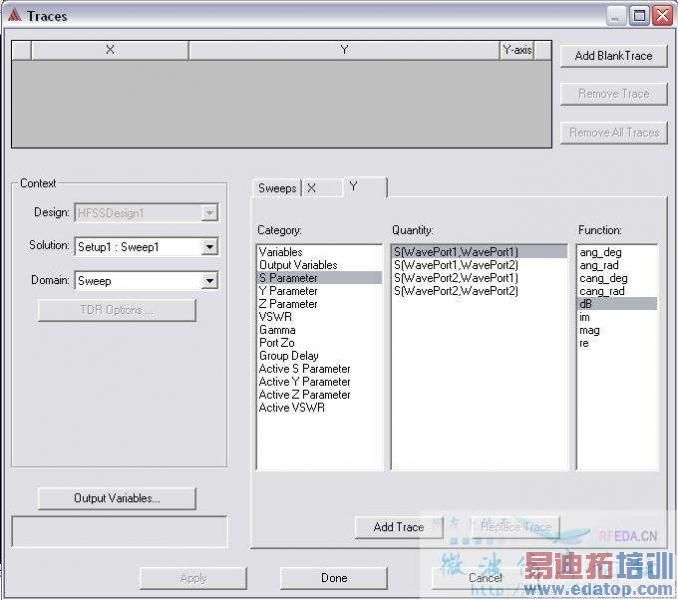

你點OK進去就會看到了,如圖

是不是開始時直接選modal solution data就行？我做的的答案經常和資料上的不一樣，但有的還是很一樣的，這是為什么？是不是結果后處理的原因？謝謝了版主。

在此處modal solution data就是modal s parameters，很正常了

modal solution data更重要的作用是你在運算的過程中可以判斷計算是否準確，結果是否收斂，計算過程中出現的值是否和理論一致，如果發現不一致，計算就沒有必要繼續，要停下來重新看設置！簡而言之，modal solution data更為關注計算過程中的細節問題！
