新手ExcitationIncident wave 的邊界問題 還有自訂材料

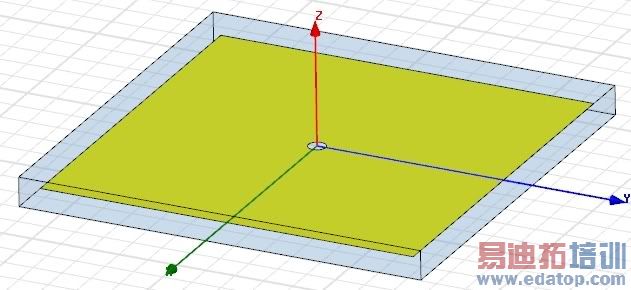

我創建一個6.4mm(-3.23.2)*6.4mm(-3.23.2)*0.001mm(00.001)的金屬膜，且在中間穿一個0.3mm的洞
我往+Z方向入射一中心頻率350GHz、Beam waist=0.3mm 的Gaussian Beam 并設于座標(0,0,0)

(1)
請問周圍的邊界怎么設??
我邊界大小設比我的金屬模在各方向都大個0.05mm
在側面4面與上面設Radiation里的Rdiating Only、下面設Radiation里的Incident Field
請問哪里有錯嗎??
(2)
Au于350GHz的介電常數假設是-160000+i2500000且是隨頻率而變
那么我再新增材料時 Relative Permitivity是設-160000；Dielectric Loss Tangent設+15.625對嗎??
(3)
若我想要看在z=0.03平面上的電場分布，我該怎么做??
是再額外加設一個平面在 z=0.03 設為wave port 還是 設成Radiation Boundary??
非常感謝各位大大的幫忙

Incident Field 方向可以通過向量設置，四周還是吸收邊界，AU的設置是正確的，Z=0.03那個面什么都不用設置

真是太感謝luzhnudt了
問題(3)真的Z=0.03那個面什么都不用設置
想問清楚一點您說的四周設吸收邊界是指PML還是Radiation里的Radiating Only??
還有若我想知道電磁波穿透小洞后在Z=0.03平面上的Power分布，又該怎么做呢??
因?yàn)檫x項中似乎只有電場與磁場可選擇來看
