HFSS仿真微帶線共模與差模輻射,如何加激勵?
來源:edatop
更新時間:2024-09-28
閱讀:
看到一個資料,有關于PCB上微帶線共模與差模輻射,不知道這個激勵是怎么加的???
上傳附件和幾個圖片,希望高手指點下!

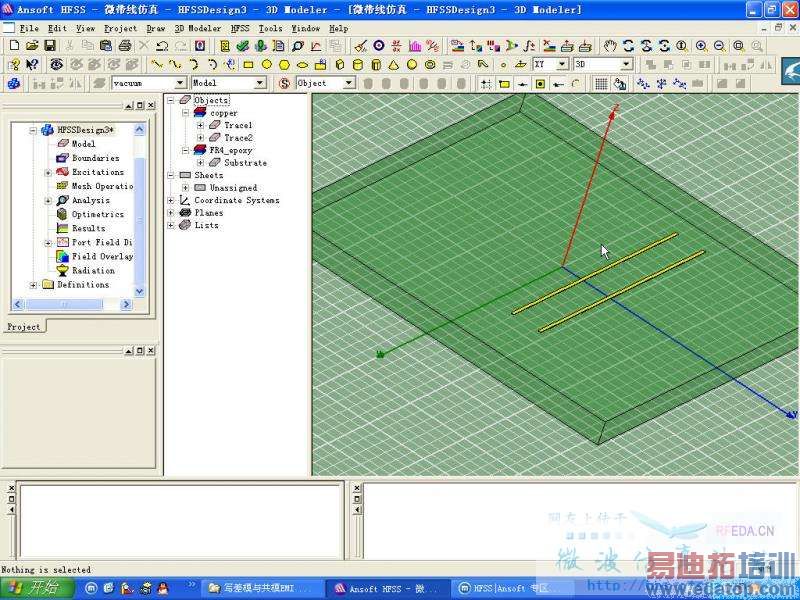

圖1 :綠色的FR4介質板,黃色的為兩條微帶線

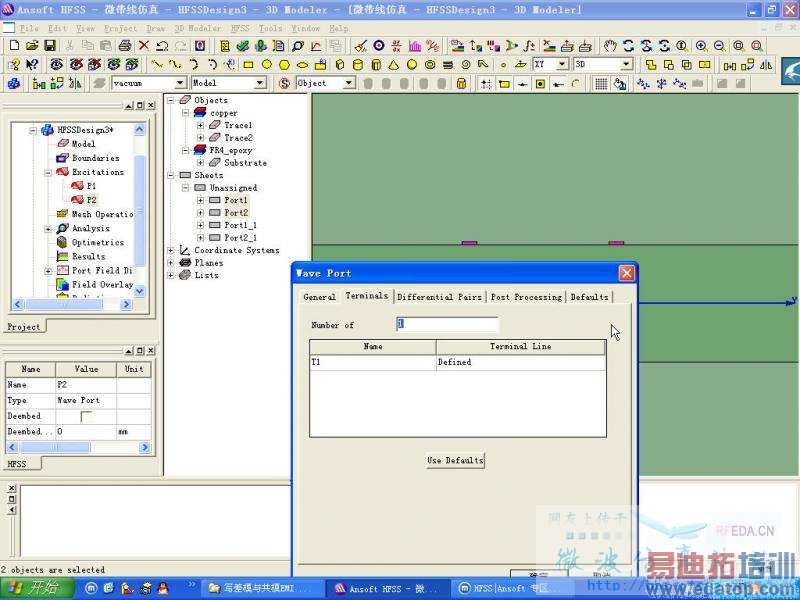

圖2:自己試著加激勵waveport,不知道這樣做對不對?
首先要明白概念,共模,兩端激勵電壓相等,方向相同
