HFSS11中wave port和deembed的問題

來源：edatop 更新時間：2024-09-28 閱讀：

1、在終端模式下的wave port的Ports and Terminals是分別設置的，這樣做有什么優點呢，我在設置的時候總是出錯，提示導體過少或是一個導體上不能設置多個終端一類的問題，讓我很困惑
2、Deembedding的含義。Deembedding的意思是在原有的傳輸線的基礎上增加其傳輸長度么？這種條件的增加只能作用于平面線或者波導么，如果我想用它增加螺旋天線的長度是否可以呢？Deembedding的結構是銅屬性，并且受到輻射源的影響，那Deembedding的部分能否將輻射也計算在內呢？還是只能處理傳導的部分呢？
3、波端口直接加在雙絞線上了，沒有先接一段均勻線消除高頻是那個什么高次模式什么的，對我的結果是否有影響呢？
4、差分對。我在幫助中有見到相應的設置，但我卻沒有弄清楚它是如何與實際的情況對應起來的，我在HFSS10的FULL BOOK中見到了一個差分的例子，那個是使用積分線定義的，箭頭的起始端在一個地平面上，我無法將積分線和端口與終端分離的形式對應起來，而且，箭頭的其實端一定要在某個物體上么？如果懸空的話是否可以呢？

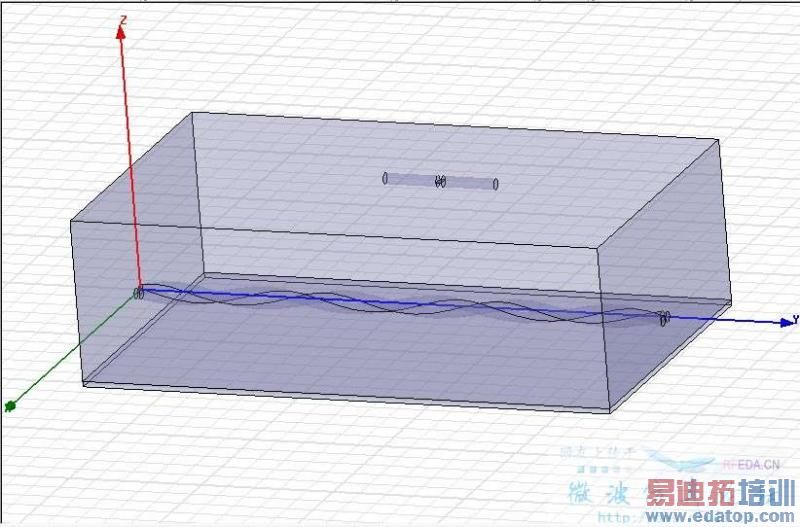

我想要仿真的是一個干擾源對一段長雙絞線的影響，雙絞線傳輸?shù)氖且粋€(gè)差分信號，因?yàn)榫嚯x比較長，所以我想用Deembedding來等效后面的線。干擾源是用天線等效的，模型在附件中。
