hfss仿真矩形貼片天線的問題

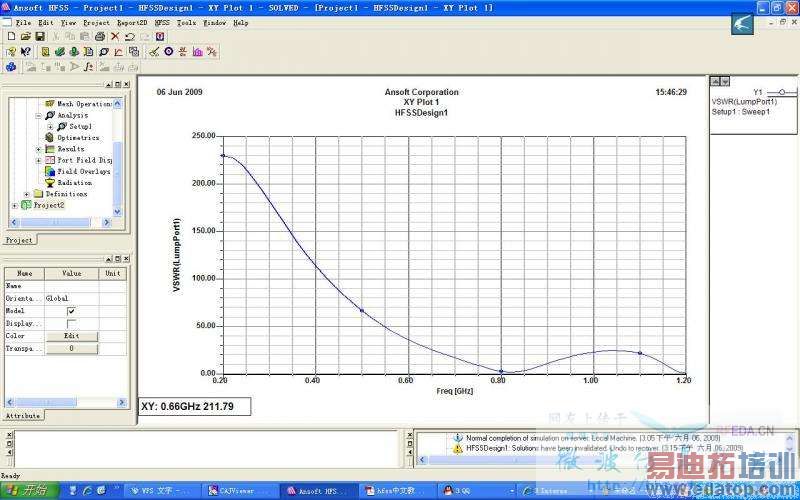

鄙人剛開始學習hfss，下面是我做的一個矩形貼片天線的仿真，但駐波比太大，請問高手們怎么解決??？

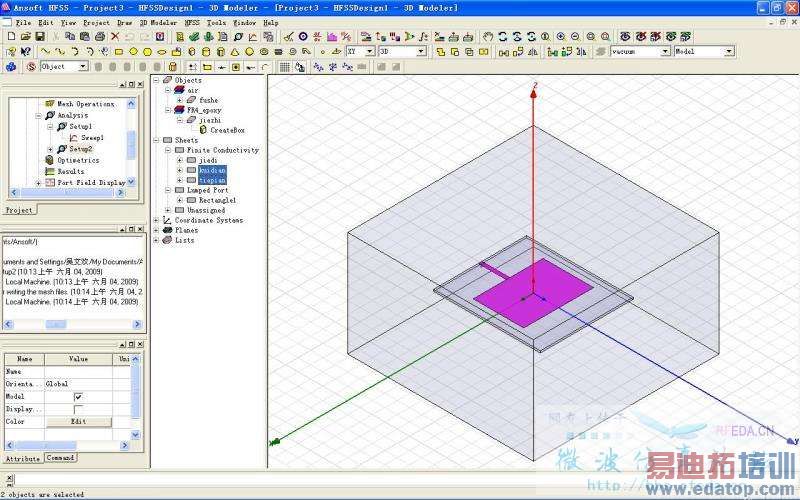

圖形 起點坐標尺寸 （x*y*z）(mm) 材料 邊界
介質板-75， -86.1， -3150*172.2*3FR4
接地板-75， -86.1， -3150*172.2*0 Finite conductivity
貼片-56.5，-40.8， 0113*81.6*0 Finite conductivity
微帶線-2.8， -86.1， 05.6*45.3*0 Finite conductivity
饋電面-2.8， -86.1， -35.6*0*3
輻射邊界-150， -150， -85300*300*170AIR Radiation

一般側饋時可以使用阻抗變換器進行阻抗匹配，或者將天將切一個槽，微帶線伸進去饋電，很常見的……

順便問問，樓主的這個天線波端口怎么設置的？新手不明，望賜教

1. 問題出現(xiàn)了，根源不是軟件，而是理論，軟件只是工具，所以首先看看你的尺寸是否合理。一般來說駐波反應了阻抗的匹配情況，而且對于類似微帶設計是有一定的經(jīng)驗參考的。
2.端口的設置問題，請查看hfss的文檔，本站里有。
3.作為新手，不是提出任何問題的理由，自己也得盡力去熟悉軟件的用法，而不是遇到問題就求助，這樣會影響你提高的進度。

選中饋電面，右擊，選擇assign excitation ——lumped port,按提示下一步，把integration line下面的改為new line,再下一步，然后在圖中畫積分線，積分線是從饋電面底邊中心連接到上邊中心。

參數(shù)是利用公式算出來的，肯定跟實際有誤差。
對于新手遇到很多軟件應用的問題只要提點一下就能明白，可以剩下大堆查資料的時間。這些資料有好多都得下載，而下載出來是不是有用也不得而知。

你這種邊饋的阻抗可以達到100--300歐姆 ，而你你微帶線大約也就幾十歐姆吧嚴重不匹配
