關于同軸線中加入立柱之后的諧振問題

最近仿真了一個模型，是在同軸線中加入很多很細的立柱，同軸線尺寸是過模的，仿真中只研究同軸線中TEM模的特性，不明白為什么出現了諧振現象，麻煩大家?guī)兔聪挛业哪Ｐ褪遣皇怯袉?wèn)題。謝謝大家！同軸線加立柱 4

請問什么事過模

模型我看了 沒什么問題呀 端口模式也是TEM模。說說你的真實意圖

立柱式為了固定內同軸用的，我的目的是加入立柱后反射沒有太大變化。一般來說加一層立柱應該不會發生諧振，請問你知道諧振的原因嗎？謝謝

就是尺寸較大，可以傳輸高階模的波導

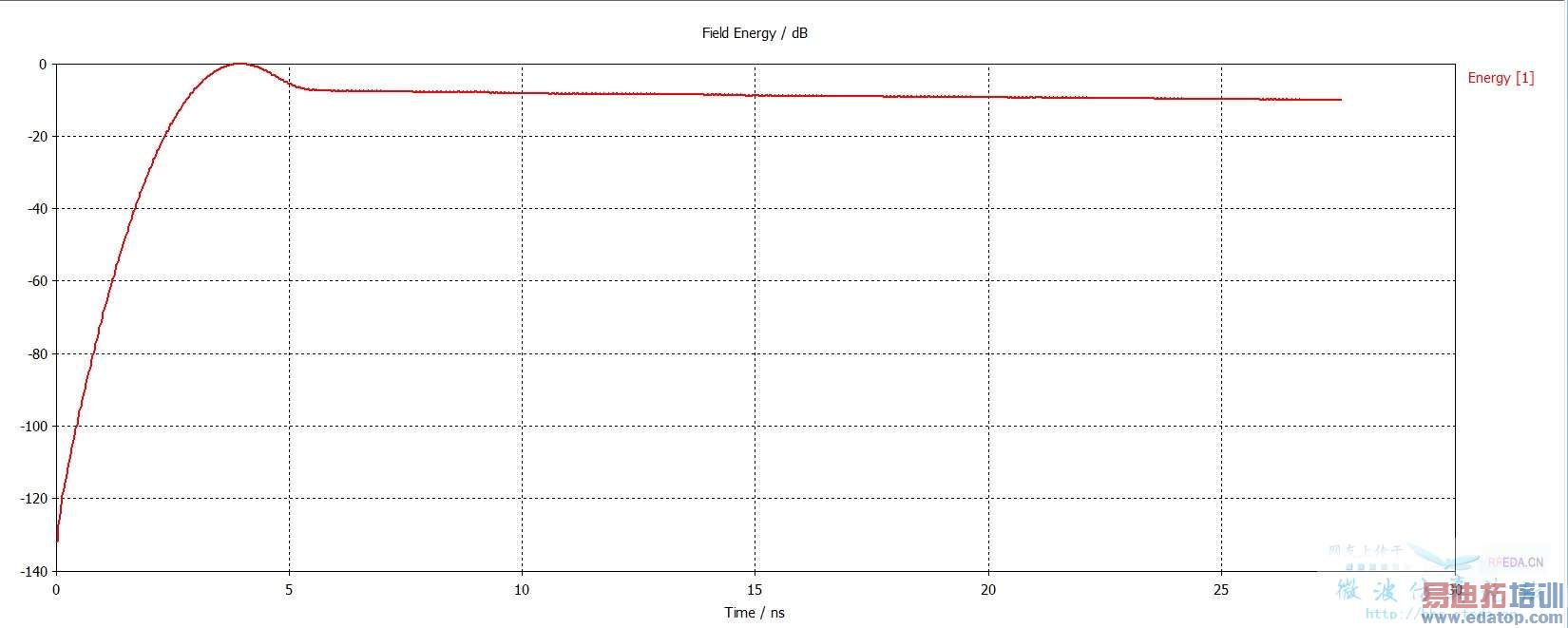

不太明白樓主所說的諧振是指什么，不過模型本身慢耗散倒是真的：



不清楚樓主想要描述什么，沒有更多意見。

你的意思是不是不只傳輸TEM模，還有其他模式

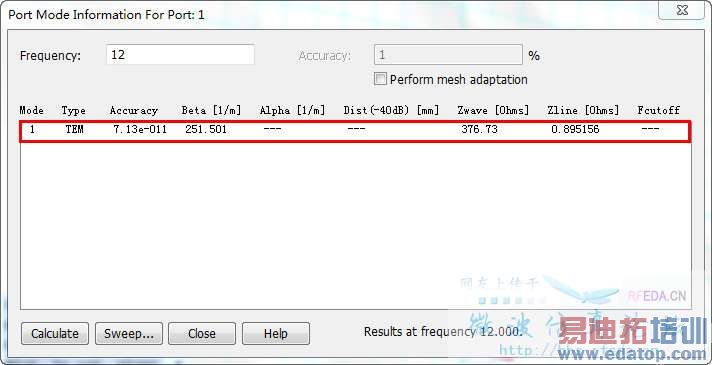

這是端口處的場型，端口處肯定只有TEM模式



網格數將近1000萬，我就沒仿真，不過在立柱附近應該會激發出高次模的


我看他的反射曲線波動非常的大，而且仿真時間很長，不是應該是諧振導致的嗎？有些東西還不是很明白。慢耗散是怎么回事??？謝謝

嗯，是的。我的模型仿真后反射曲線波動很大，我以為是諧振了。我就問一下是不是諧振了。為什么反射曲線波動這么大。是不是尺寸相差太大的緣故。
