CST HEMP源的工作頻率

來源：edatop 更新時間：2024-07-06 閱讀：

在CST 中設置的HEMP源的數學表達式為

其頻率主要集中在200MHZ，那他的工作頻率是200MHZ以下？還是在仿真時，設置的頻率范圍就是該HEMP的工作頻率？

通常來說，設置的頻率范圍是你關注的頻率范圍，但是如果本身你要做的仿真時沒啥目的性的，那就按照激勵的主要能量范圍來設置吧。

HEMP就是EMP的激勵源吧，雙指數脈沖？
一般都是參照1389的標準來設置的吧

恩，是的，我的設置也是按照1389A做的，可是只有時域波形，對于頻域沒有介紹，所以想知道HEMP的工作頻率是多少。這與仿真中設置的頻域有關系嗎？

emp的仿真是瞬態場的仿真，是考慮真實物理過程的，不應該從頻域角度去理解
一般EMP從概念上理解，其激勵的頻率在幾十MHz左右，這樣的話設備的金屬外殼的趨膚深度很大，屏蔽效能變的很差，會對屏蔽層內部的設備工作有很大的影響
另外如果樓主真想考察激勵信號的頻域特性的話，建議在CST中利用后處理模版進行下傅里葉變換，看看激勵信號的能量主要集中在哪個頻段
另外：其中時域激勵信號的時長本身就對應著頻域的頻譜，不妨試試便知道了
稍后我試驗下再將結果上傳

補充一下：EMP信號的能量大都集中在30MHz以下，具體的仿真頻率可以設置為0-75MHz
時域激勵信號：
雙指數信號: 總時長：5us 上升沿：1.67e-3 us 下降沿：2.5e-2
幅值：65000

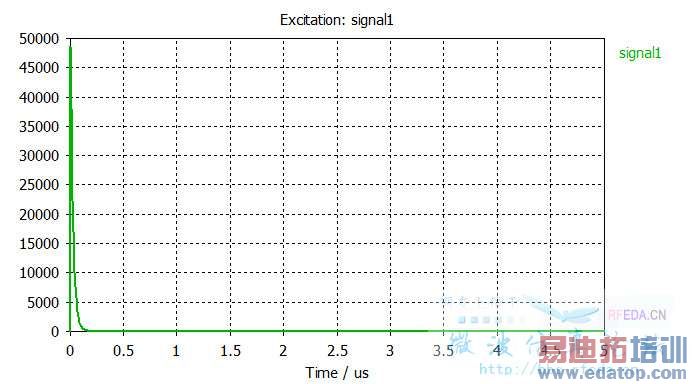

時域：

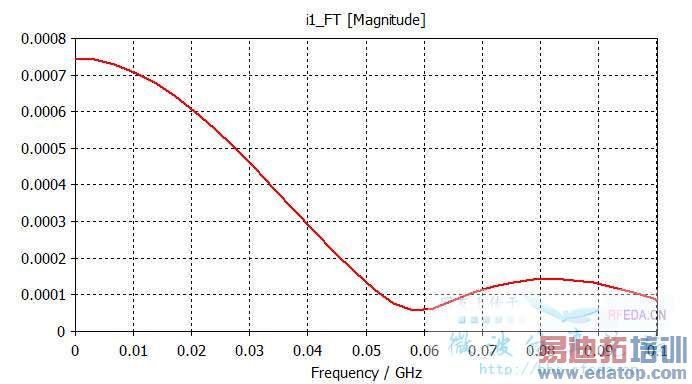

頻域
