CST電纜工作室有什么局限性？

本人用線纜工作室仿真時結果總是不對，想了解一下CST電纜工作室對哪些問題能夠仿真，哪些問題不能仿真？求各位大神指點。



Cable的問題可以仿真，不是Cable的問題不能仿真。回答完畢。

哈哈，2樓正解

樓主哪些仿真感覺不對呢，發上來大家討論下吧

算命是沒有前途的

這句話相當于沒回答，哪些是cable問題，哪些不是cable問題

，還有CS里面的網格改變，結果相差很大

我的回答就和你的問題一樣。

看了你的模型，有兩個地方需要更改，主要是針對電纜工作室：

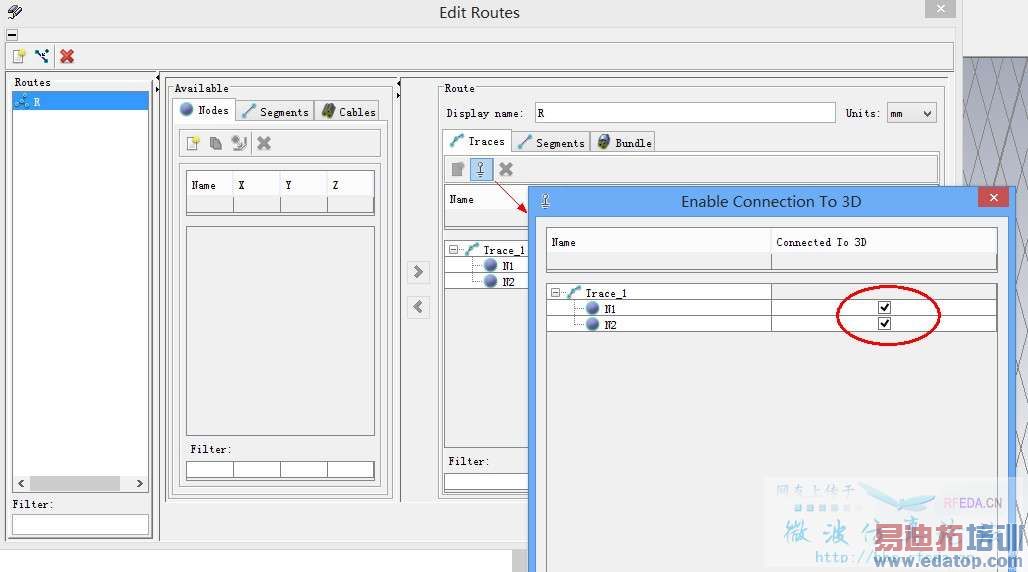

1、在3D結構中設置兩個點的接地，如下圖所示：


2、使用Bi-directional進行Modeling：


3、在MWS中同樣使用TLM進行仿真（我也用T試了下，差別不大）

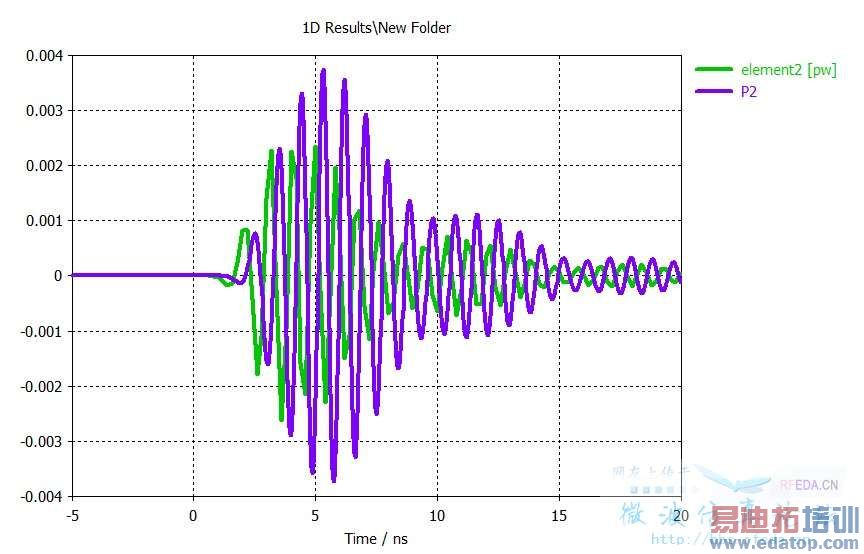

結果對比如下：


我覺得吻合的算不錯了，畢竟兩個工作室用的線纜也不一樣。

我想這樣的結果應該可以為CST的電纜工作室正名了吧。。

真的太謝謝您了，我一直無法解決的困惑終于解決了，謝謝了
