CST MWS如何對某區域加密網格呢？

來源：edatop 更新時間：2024-07-06 閱讀：

如題，各位前輩，我想要在一些細微的結構處加密網格，瞬態求解時，用六面體網格，應該怎么設置呢？

選中你要加密的結構，右擊 local mesh properties

謝謝你的回答，我知道進入local設置，但是設置里面的各項含義我不懂，不知道具體怎么設置，

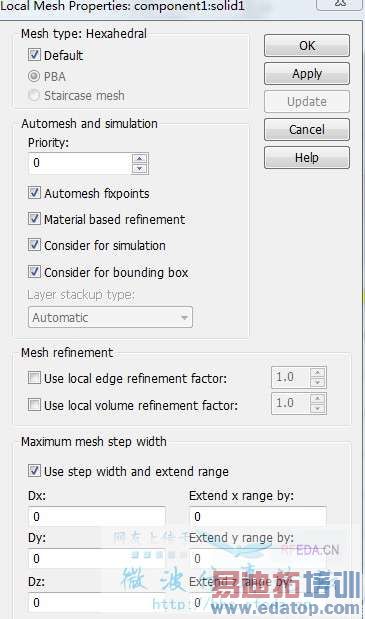

Dx和Extend x分別代表什么呢？還有priority設置是根據什么呢？

可以點擊help（CST中每個對話框中的help都是可以點擊，對應介紹該對話框上面的每個選項的意思），一般我設置的話，就是更改Dx,Dy,Dz，分別表示x,y,z方向上的各自最小步長是多少，例如Dx=0.1，就表示x方向上的最小網格間距是0.1mm，其他以此類推（更改的過程中可以打開網格視圖觀察變化）

好的，我再學習學習，

謝謝你的回答哦

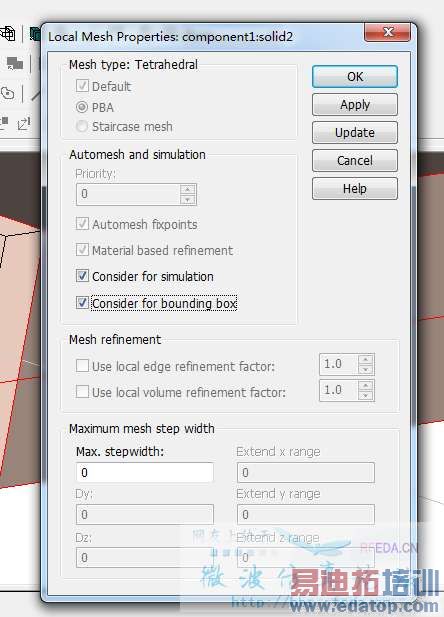

你好，我想使用CST中的FEM算法，就應該是四面體網格，可是我在進行四面體網格局部加密出現如下問題：
