負折射、負反射仿真求助

有一周期性結構的材料，當電磁波入射到該材料表面時，會產生負折射和負反射的現象
入射波角為30度

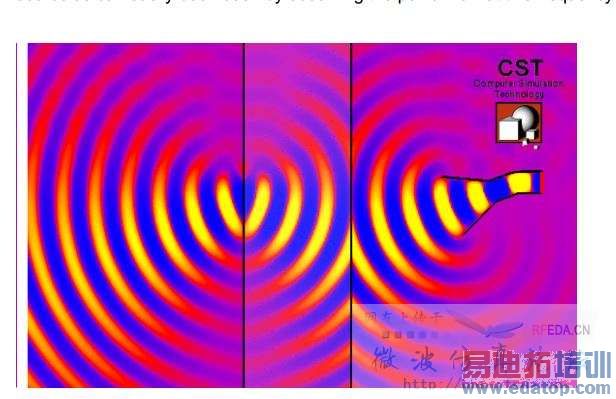

求問，如何通過仿真能夠定性得知道負折射和負反射的角？如下圖所示的仿真結果怎么能夠得出？
CST菜鳥一枚，求大神們幫助

負折射對應的現象就是 群速度和相速度反向
可以根據群速度和相速度方向的異同來判斷是否發生負折射

我想的是：如果入射角已知的話，可以計算出n然后利用sinθ1/sinθ2=n計算出折射角，希望我說的不是廢話

問一下，這個圖怎么得到呢？
