CST MWS仿真的S參數問題請教各位前輩

對著文獻仿真了一個天線，可是結果確和人家差距很遠，小弟實在想不通究竟是什么原因，錯在哪里
尤其是S參數的仿真結果在0GHz的時候不是0db，不知道是為什么，還想請教各位前輩能幫幫小弟解答一下

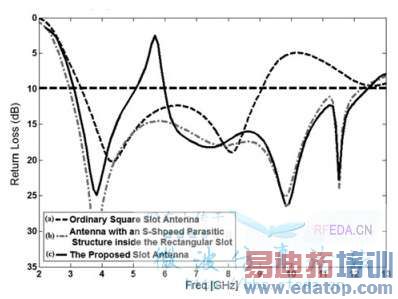

這是文章中的結果應該是a曲線的結果

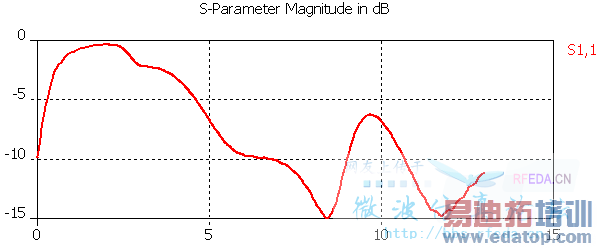

但是我仿出來的確是這個樣子很奇怪不知道是為什么


我上傳了仿真的模型和結果，還有那篇文獻，還請各位前輩能幫助我

如果明天還沒有人回你的話，我?guī)湍憧纯础?p class="mwqa">你會失望的

我看了你的模型和文獻，你用的cst是哪個版本？我打開之后怎么和論文中的天線模型都不一樣？

你的文件夾中怎么那么多文件，好像不是CST里面的文件啊

是06版本的cst啊，我只是仿了論文里面最基礎的那個天線，后面改進的還沒有仿，可是最基礎的都不一樣

cst2006保存出來的。。。

使用file-archive as，再打包上傳試試

打開mod文件應該就可以了

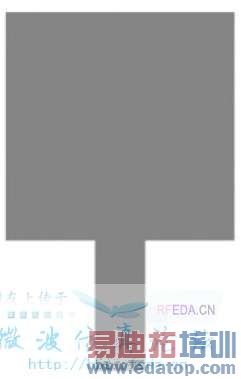

文獻中的模型：



看了看尺寸，除了feedline是4毫米而不是5毫米以外，其它的參數都正確。

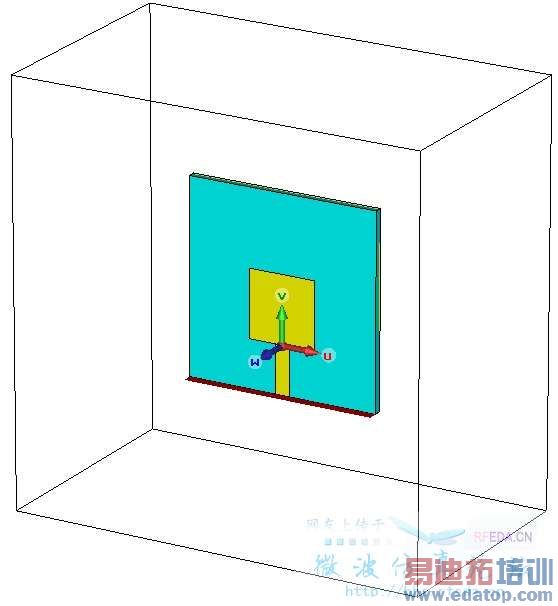

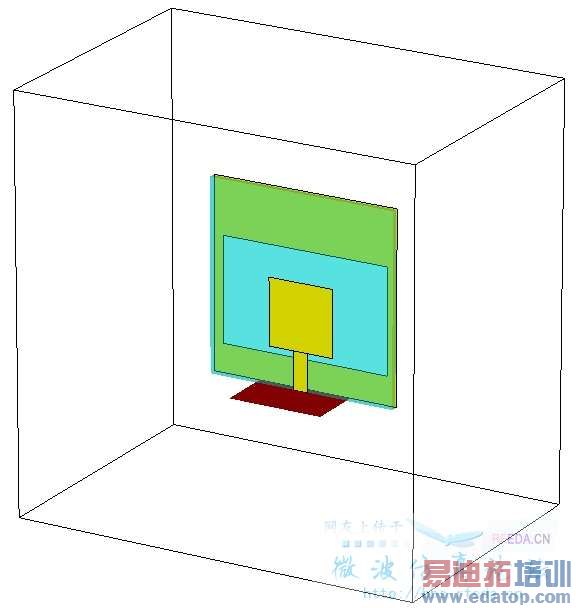

對仿真參數做一些調整：波導端口調整一下大小，添加electric shielding，global mesh properties保持不變10、10、50，取消metal edge refinement factor，設置YZ對稱面。此時的模型：

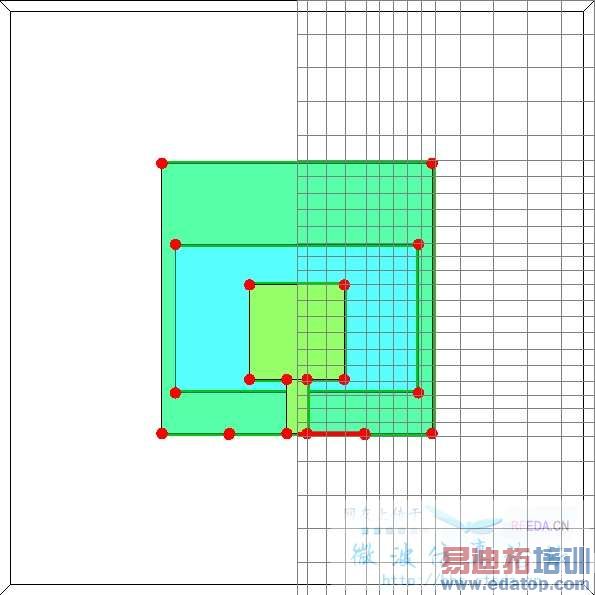

網格視圖：

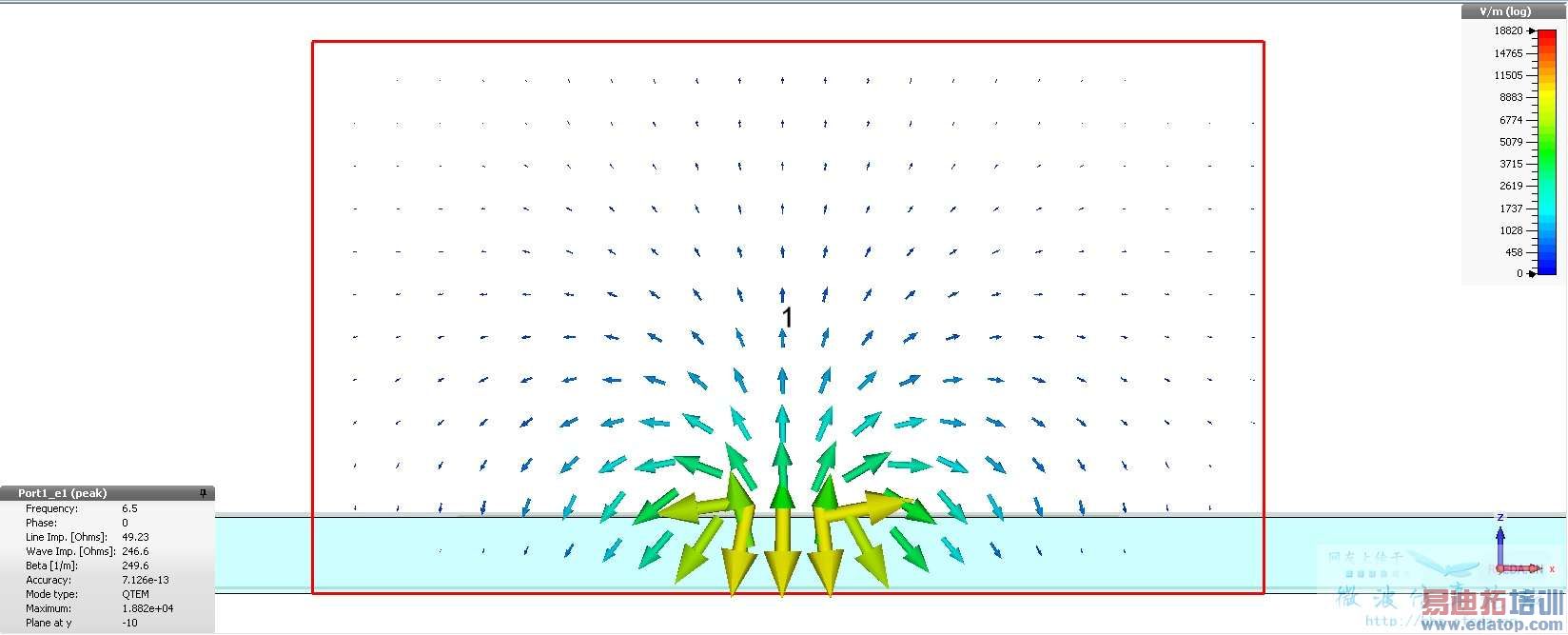

在time domain solver中先做mode calculation：

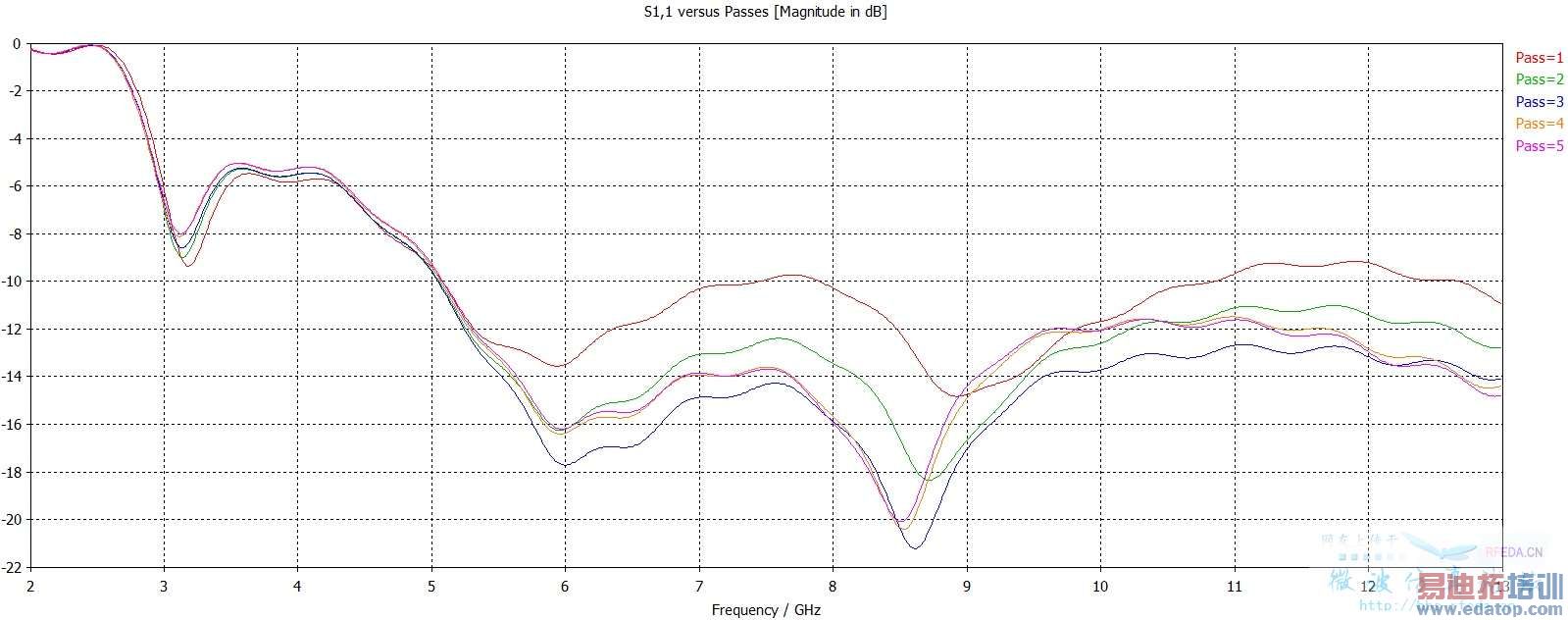

Line impedance是49.23歐姆，激活time domain solver的adaptive mesh refinement，得到的S11變化情況：

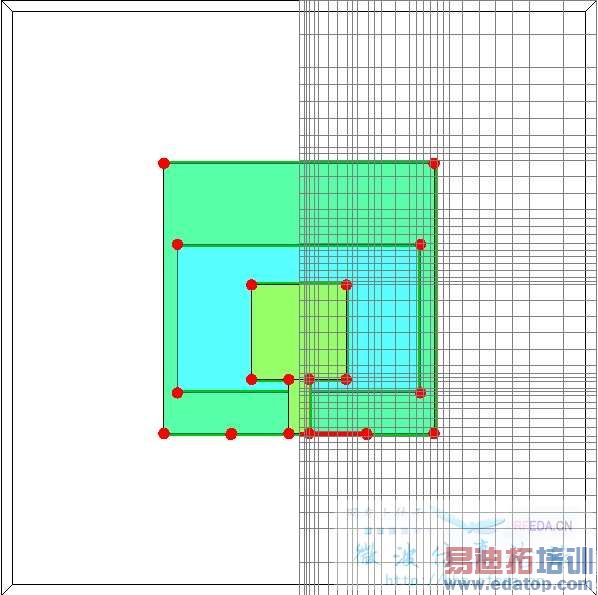

Pass 5就已經達到默認的優化指標，此時的網格視圖：

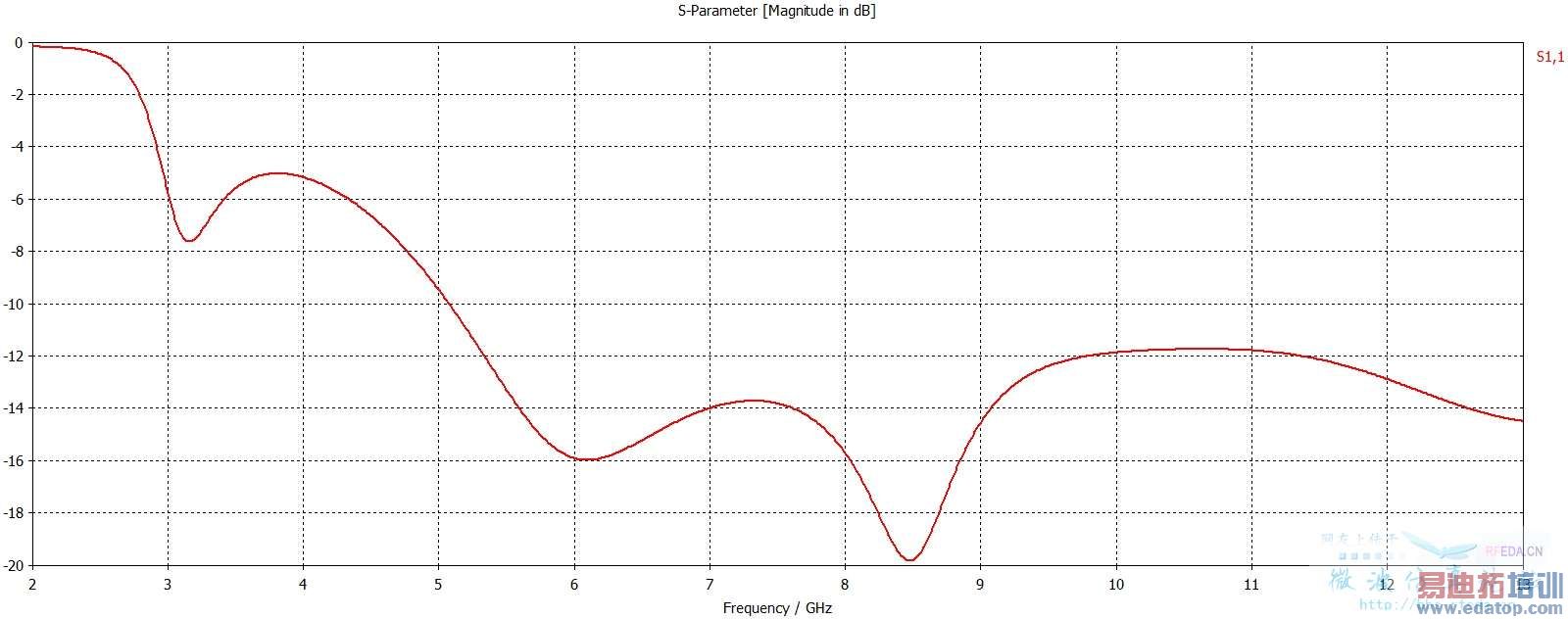

可以看到優化的區域。在Time domain solver中設置accuracy為-80 dB，得到的S11：

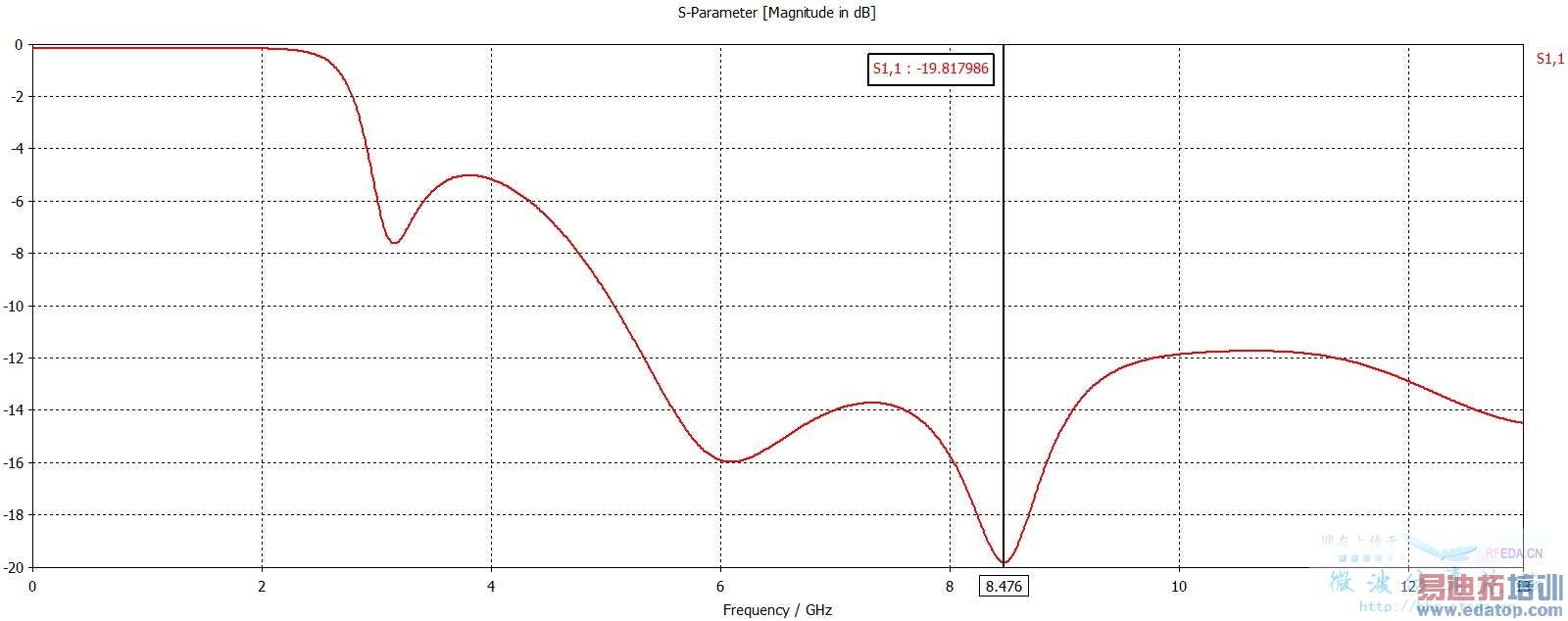

顯示為0-13 GHz范圍：



低頻部分為0 dB，樓主之前的原因估計是沒有給waveguide port添加electric shielding。
樓主的模型得到的S11就是這樣，和文獻中的類似但不完全一致。樓主要么畫復雜的天線模型看看能不能對應上，或者試著問問伊朗作者們看他們有什么建議。
