CST MWS怎么導出任一面上的電場的相關數據
來源：edatop
更新時間：2024-07-09
閱讀：

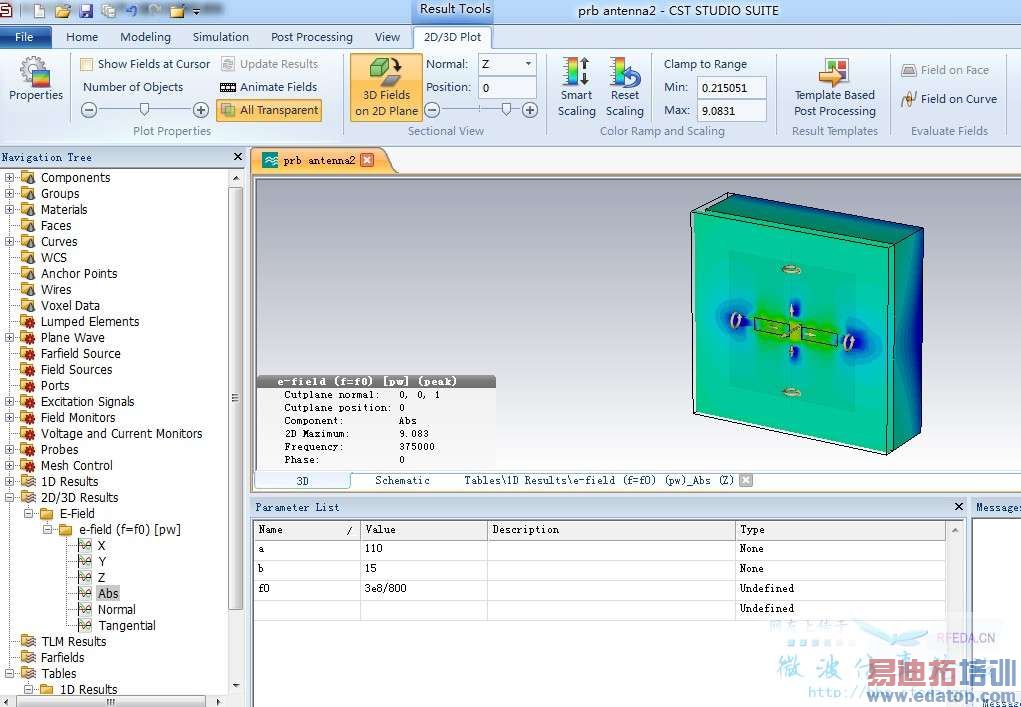

如圖，我已經計算得到了3D電場分布圖，如下
請問這里我怎么導出電場的任意一個量(x,y,z分量或相位等）在任一高度面（z=z0面）上的數據呀，我要用這些數據計算別的東西，導出為TXT就可以了。數據在CST中查看是比較容易的，但我要導出來作進一步的處理。
首先讓主視圖中顯示你所要到出面的電場（樓主就是這樣的），選擇post processing 選項卡，使用左上角的按鈕，export->plot data (ASCII)，就變成一個txt文件了
