一種組合偶極子天線（陣列？）的分析求助

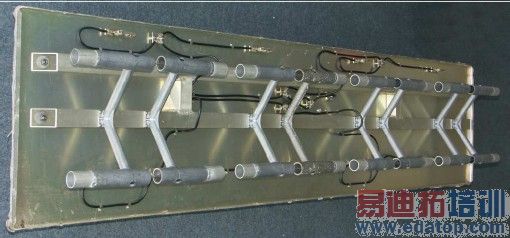

遇見這樣一種天線

它的饋電電路圖如下所示：

說明書上給出了一副方向圖

我想在軟件中建模分析這個天線，得到更詳細的性能參數，請教一下諸位這個天線應該怎么實現？多謝！

功分網絡 + 8對偶極子？

貌似是這個樣子，該怎么建模呢？

按里面的原理圖建模就行了吧

沒明白樓主想問什么，是這個天線在CST MWS怎么畫還是這個天線的工作原理？

我想說的是在CST MWS中如何實現

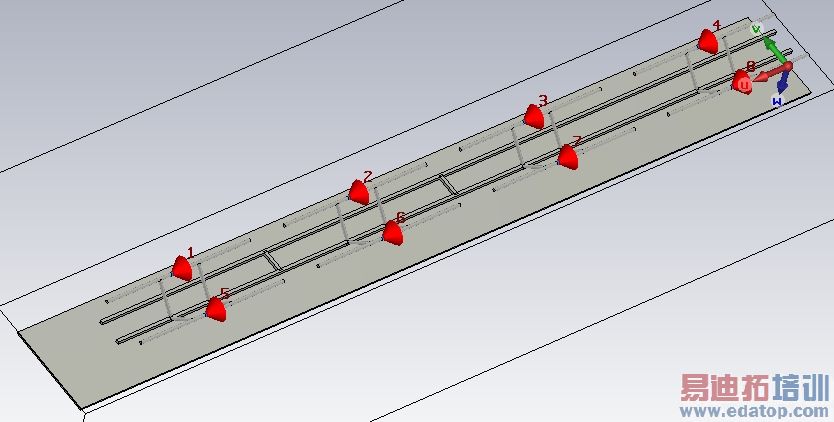

下面是我建的模型，這樣可以嗎？

能把你的文獻和cst模型傳上來看看么

有用的文獻信息上面已經貼出來了，我的試驗?zāi)Ｐ腿缦拢?qǐng)不吝賜教！多謝！

增益多少？

不明白工作原理，沒有意見。
