CST多層結構折彎建模操作

多層柔性結構彎折分析，折彎半徑5mm。

 (1)   創建部件

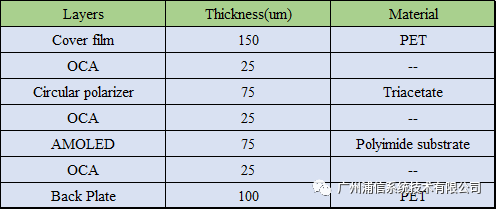

參考如下表格創建多層結構，厚度為0.475mm, 再切割成每層的厚度。

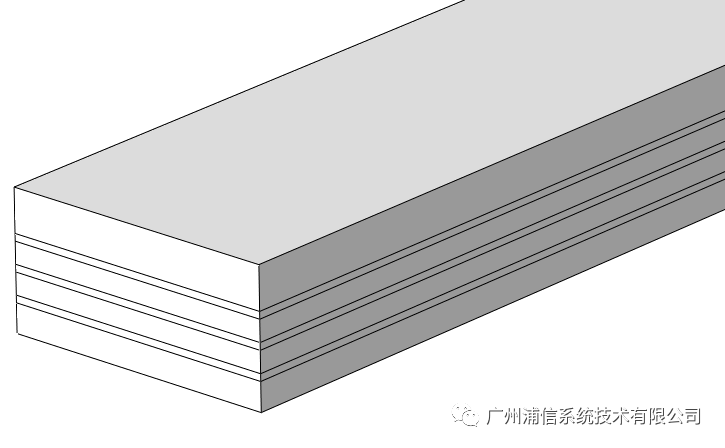

創建后的模型如圖：

(2)   創建材料

材料數據參考文獻《OpticallyClear Adhesives for OLED》，OCA材料采用Reducedpolynomial N=3超彈性材料模型。

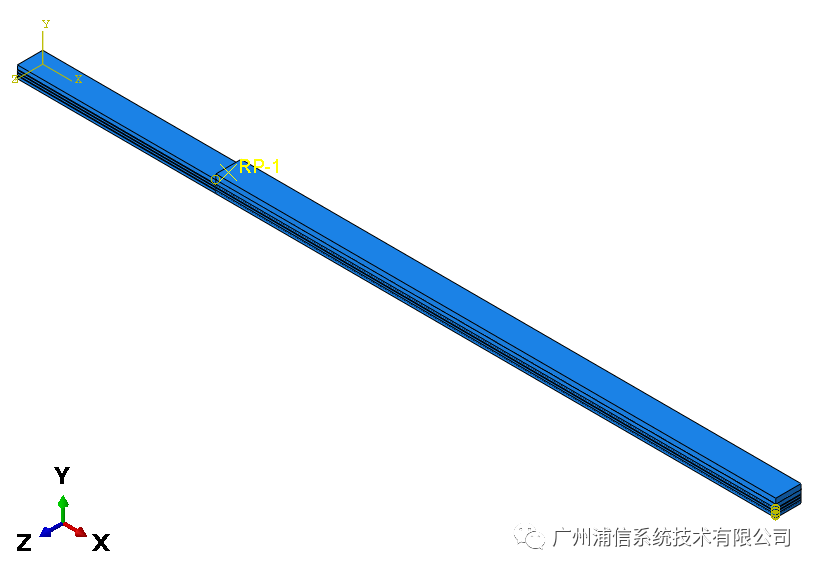

(3)   部件裝配

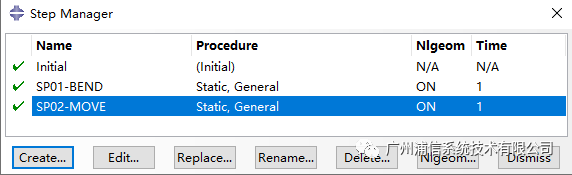

(4)   設置分析步

SP01-BEND：設置剛體部件繞參考點Rp-1沿著Z方向上轉動1/4圓。

SP02-MOVE：參考點轉動結束后，沿著X方向移動2.85mm。

(5)   綁定和約束

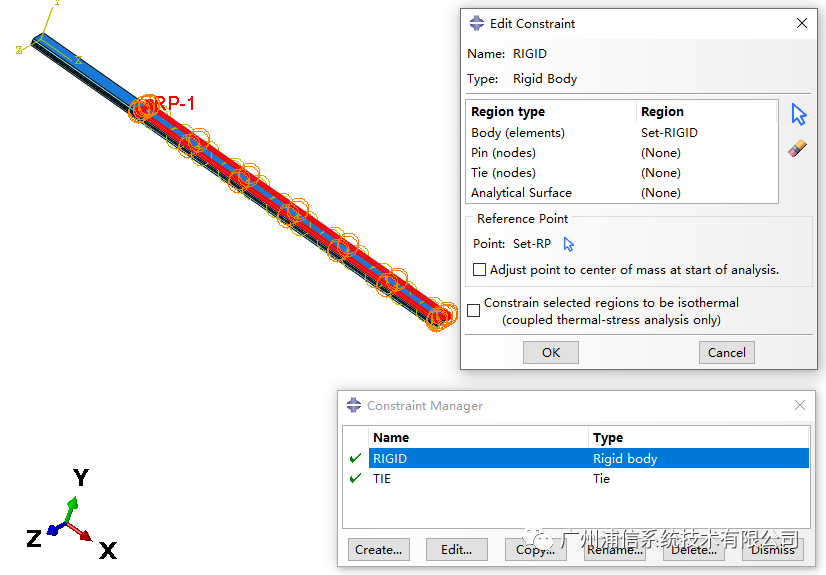

將轉動部件約束成剛體：

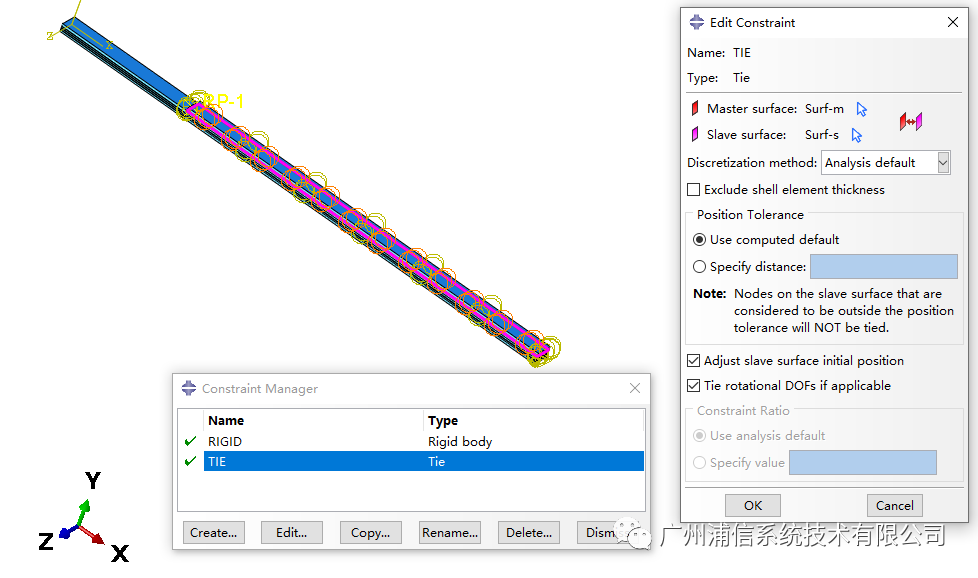

將剛體部件與Cover上表面綁定：

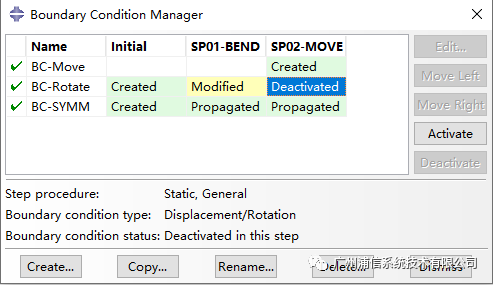

(6)   載荷和邊界條件

BC-SYMM ：在模型左端添加對稱約束條件；

BC-Rotate ：添加剛體轉動1/4圓的強制位移；

BC-Move ：參考點沿X 方向平移的強制位移；

(7)   網格劃分

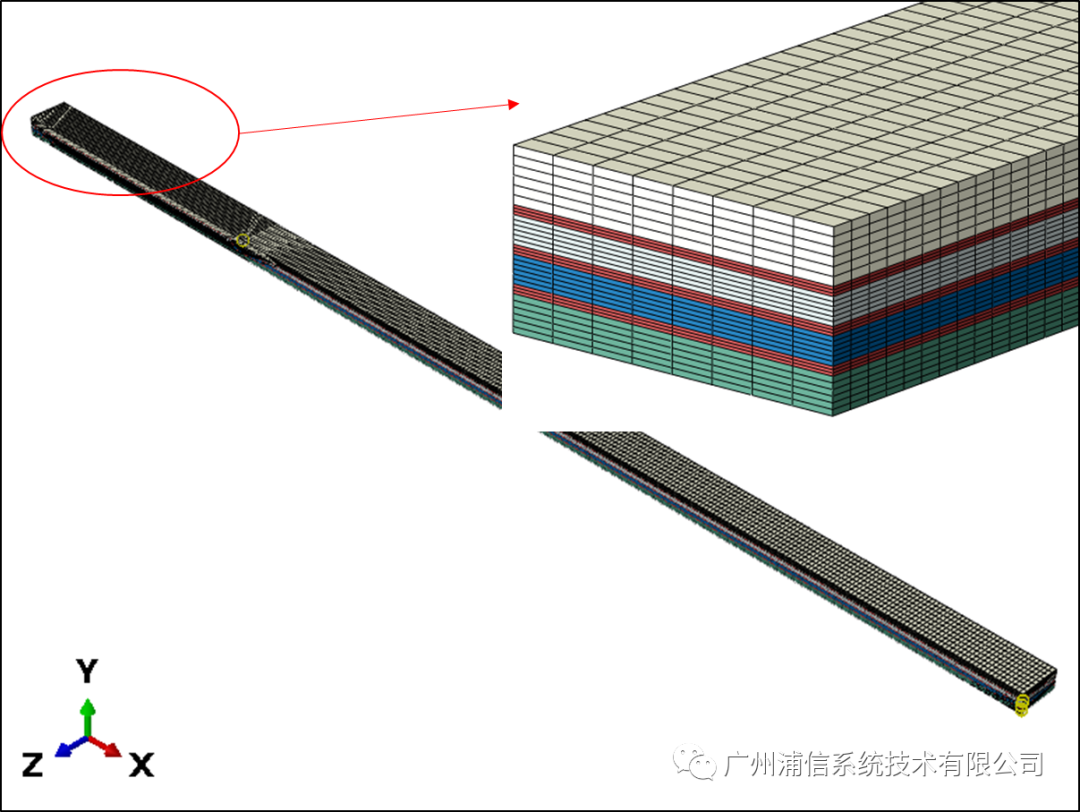

OCA層厚度方向上單元盡量劃分3層以上，其OCA層的單元類型C3D8H，其他層的單元類型采用C3D8R，網格模型如圖：

(9)   參考文獻：

[1] 劉正周，廖敦明，可折疊OLED屏幕的彎折應力仿真, 液晶與顯示，2018，33(7):555-560

[2] Joel T.Abrahamson, Hollis Z.Beagi,Optically Clear Adhesives for OLED
