CST MWS仿真天線遠場的問題

我仿真了一個天線的遠場，當我看極坐標的時候為什么顯示不出來呢，其他的都可以看啊

你說的顯示不出來是什么意思？是說沒有3D圖？還是2D圖不對？有提示？
極坐標的話是要設置幾個參數的，你設置了嗎？還是就是默認的？

3D可以顯示啊，但極坐標出不來啊

發兩張圖給你看看哈

發個壓縮包吧，上傳的不清晰

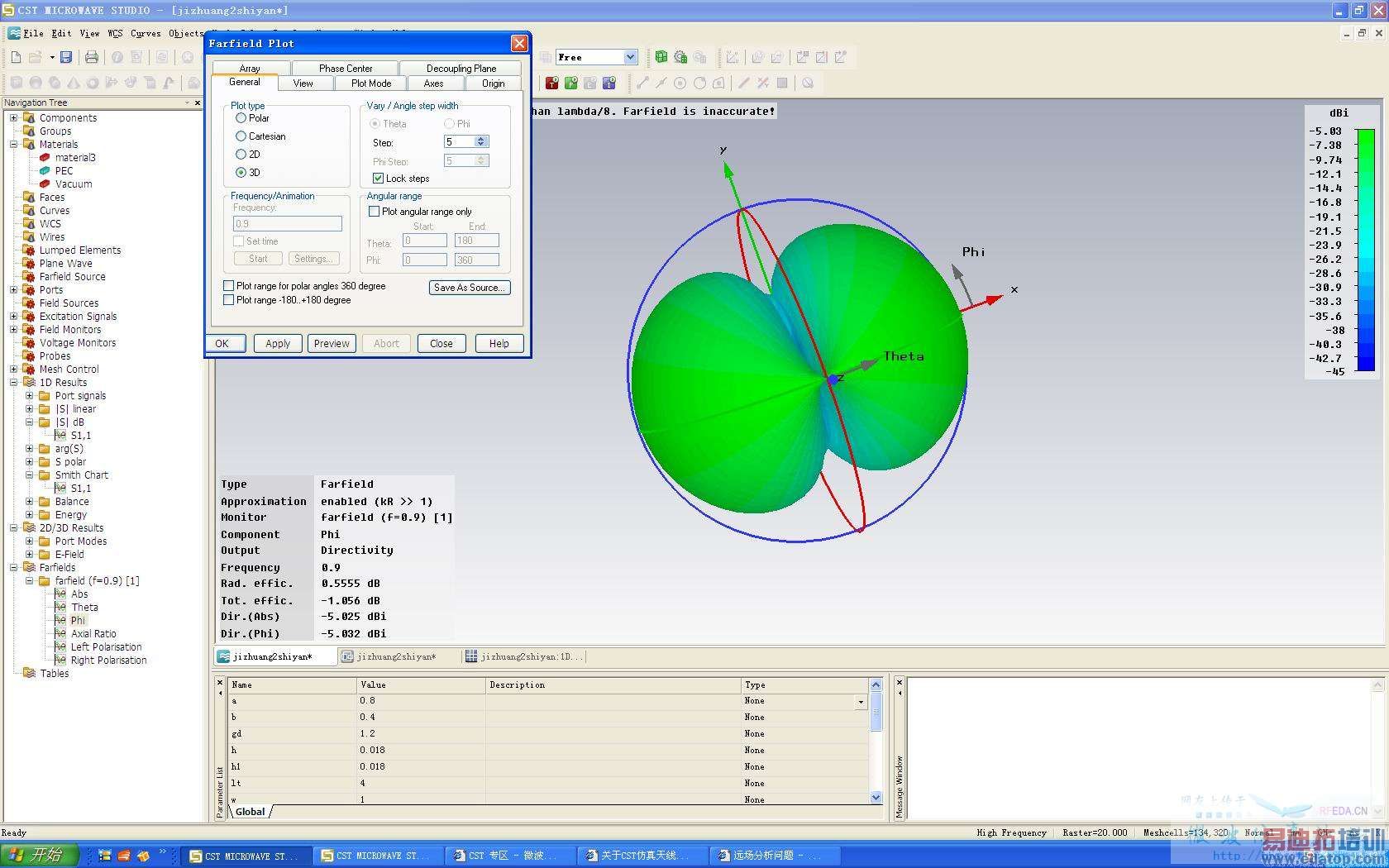

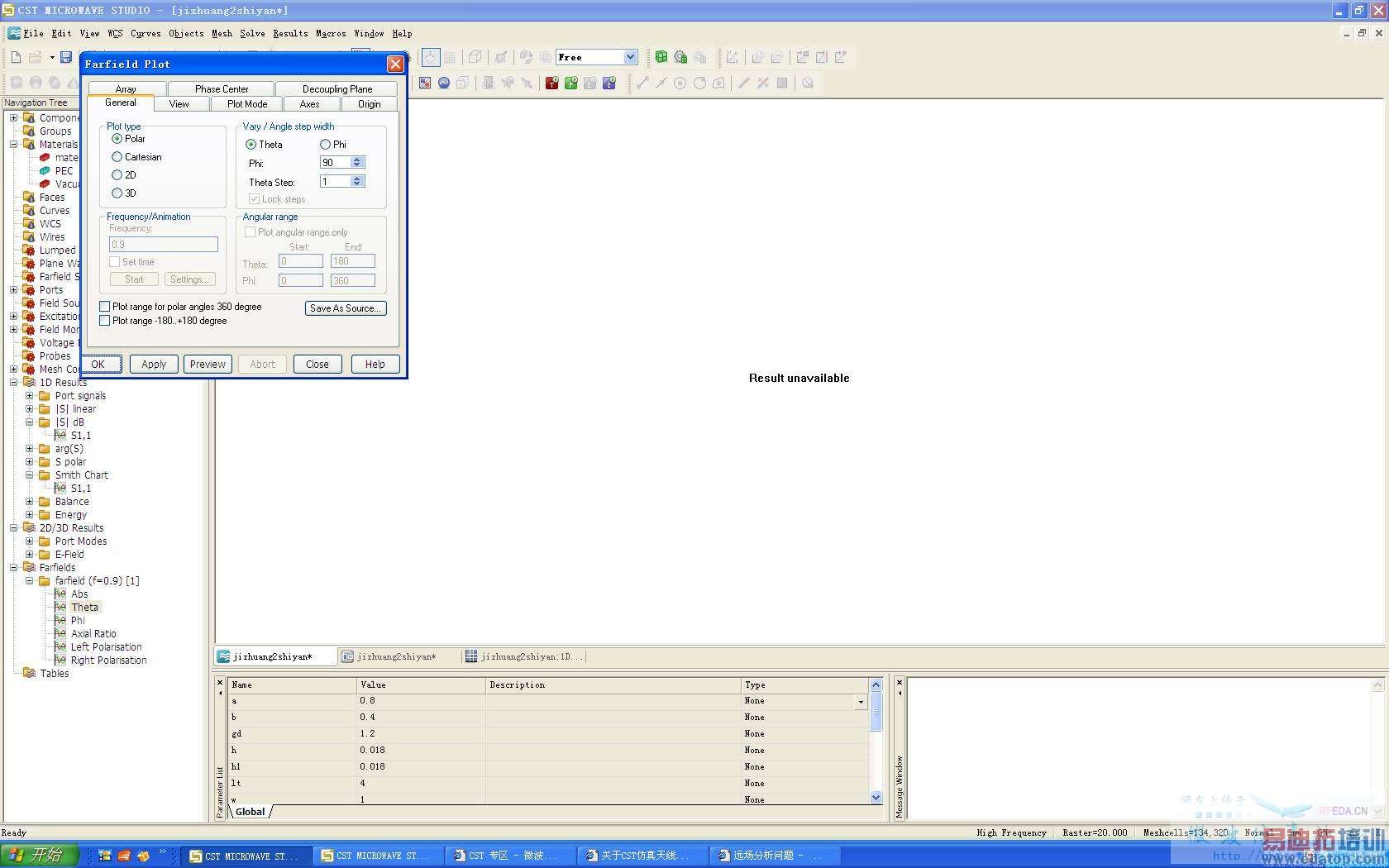

自己檢查下模型的背景材料設置，邊界條件，激勵設置是否正常。看3d圖顯示的時候，已經提示出遠場的結果是不準確的，方向性系數為負數，個人仿真設置存在問題。以前遇到過很多種這種情況，經檢查發現，確實是自己背景材料和邊界條件未正確設置，從而導致計算出來的遠場是不正確的。不正確的遠場結果在極坐標中看結果的時候可能會出現提示"Result unaviable"。
