CST基礎033-邊界條件設置

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

設置仿真區域的邊界條件：Simulation > Settings > Boundaries。

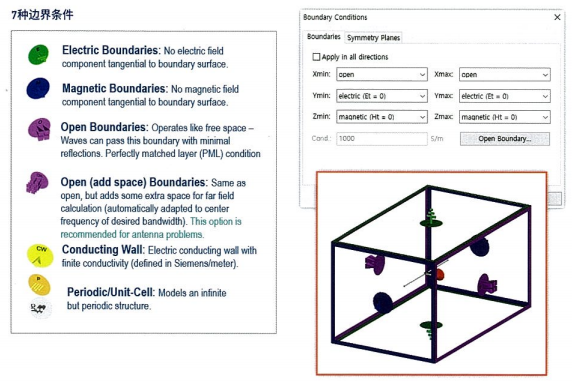

點擊Simulation Tab的Boundaries圖標，可以設置仿真區域的邊界條件。不同的應用領域需要設置不同且合適的邊界條件，CST Microwave Studio提供7種邊界條件。仿真區域的X/Y/Z軸分別可以設置Boundary條件。如果是對稱結構，還可以在Symmetry Planes Tab中設置各軸的對稱特性。

Open Boundary設置中可以對Open條件進行各種設置?？梢栽O(shè)置邊界處的反射水平（Reflection Level）和Open （add space）條件下額外增加空間的尺寸(Fraction of Wavelength/Absolute Distance)。并且還可以設置計算波長的基準頻率。
