CST MWS中connector下的PTH孔建模求助
想在CST MWS里仿真connector下面的PTH孔，畫了個模型如附件所示發現總是報一個錯：
Some higher propagating modes at port1 are not considered in time domain calculation.
This possibly leads to an inaccurate energy balance.Consider to increase the number of modes or decrease the upper frequency limit.
知道的大俠給個建議，謝謝！
描述:PTH模型
這個是warning不是錯吧。
1. 做學問的時候不要心急，標題上打再多的“急急急……！”有什么用？
2. 這個是警告信息（Warning），不是錯誤信息（Error Message），仿真可以繼續運行。描述問題的時候注意用詞準確。
3. 如果沒有別人的建議，樓主就沒想過按照提示信息給出的兩種方法試一試嗎？
4. 仿真上限到20 GHz，所以波導端口有至少三個模式。你的Multipin Waveguide Port只自定義了兩個模式（差模和共模），缺少第三個模式，所以會有這個提示。
5. 使用普通的Waveguide Port，選擇三個模式，可以看到這兩個端口的三個模式的電磁場分布：

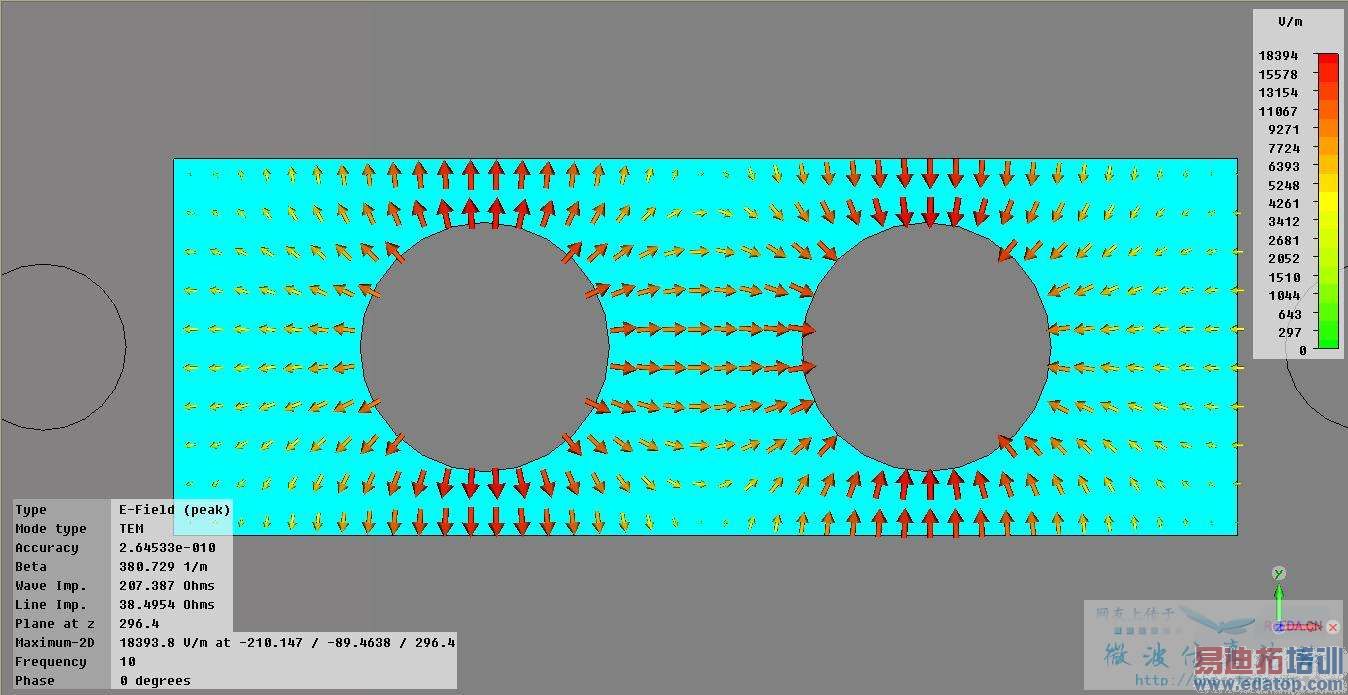

端口1-模式1：（差模）

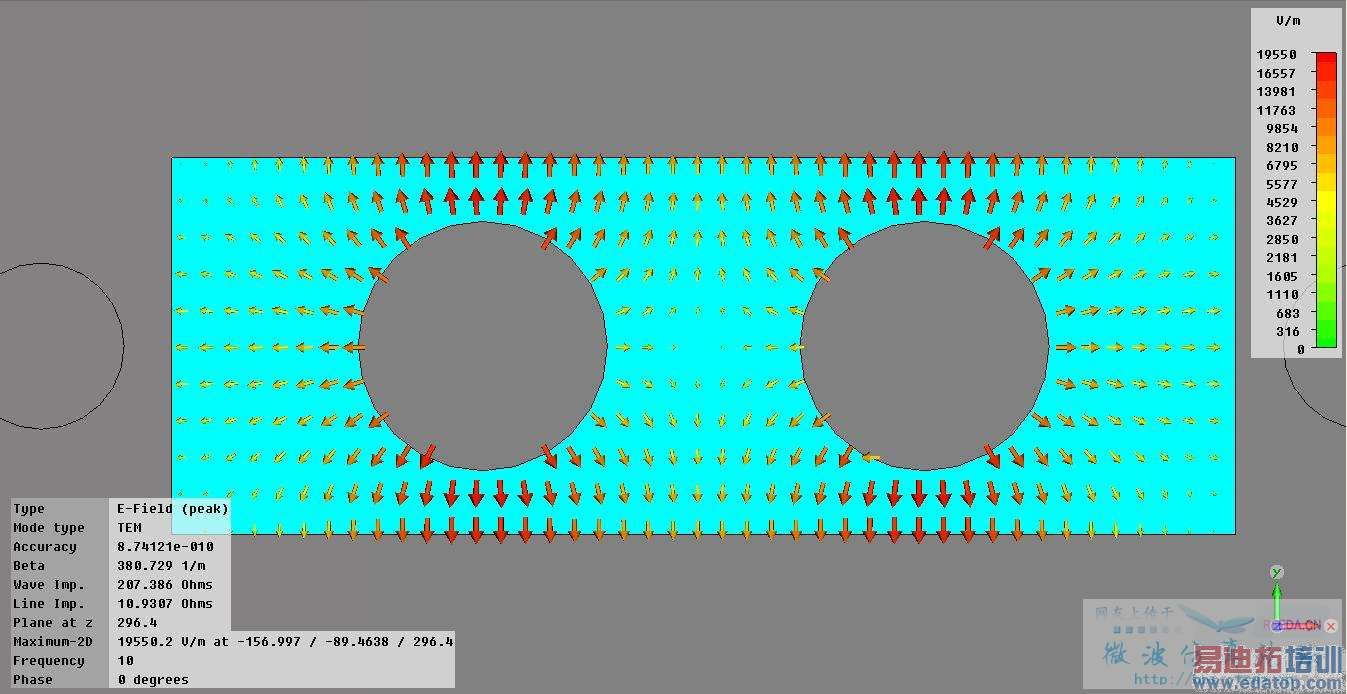

端口1-模式2：（共模）

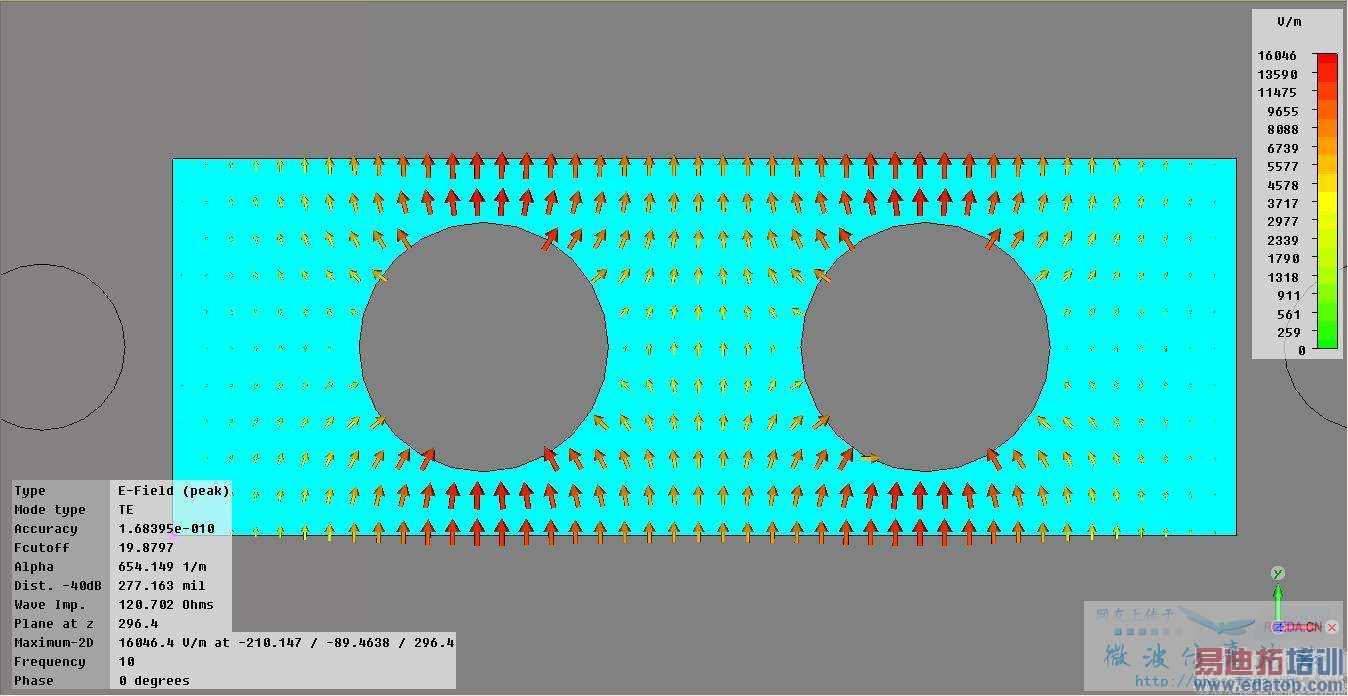

端口1-模式3：（高次模）

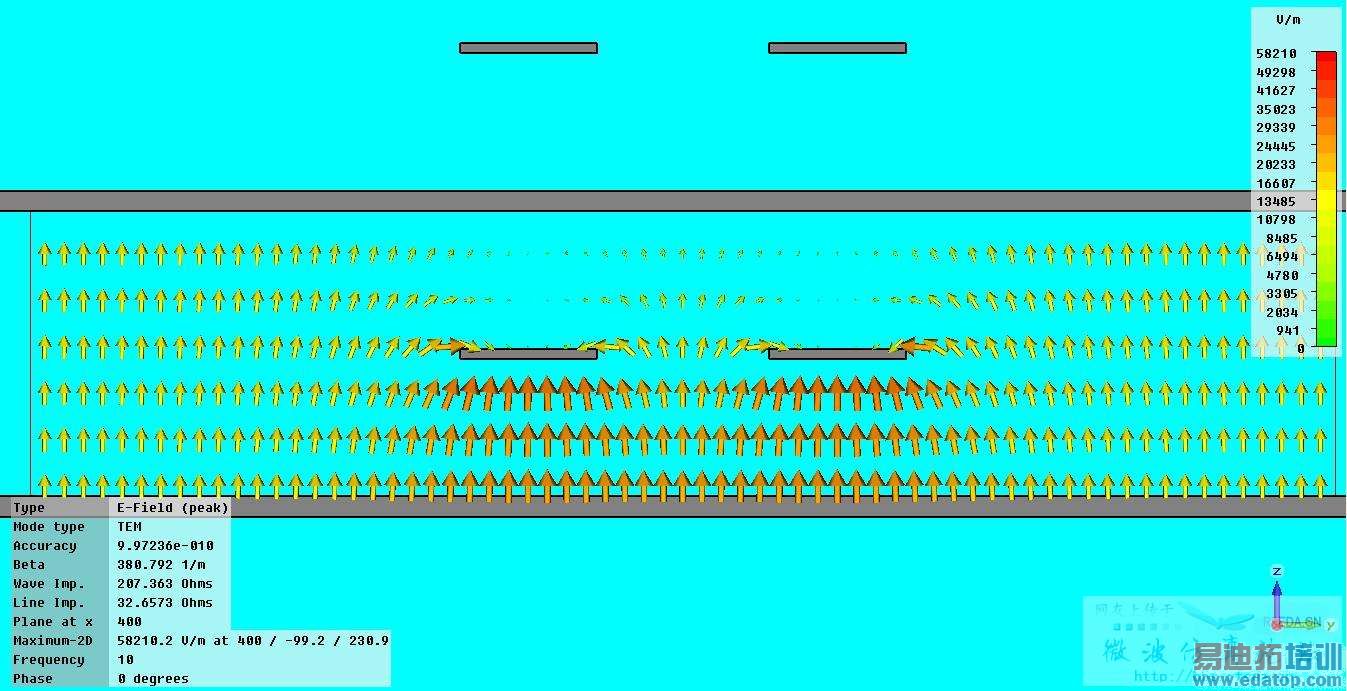

端口2-模式1：（差模）
端口2-模式2：（共模）

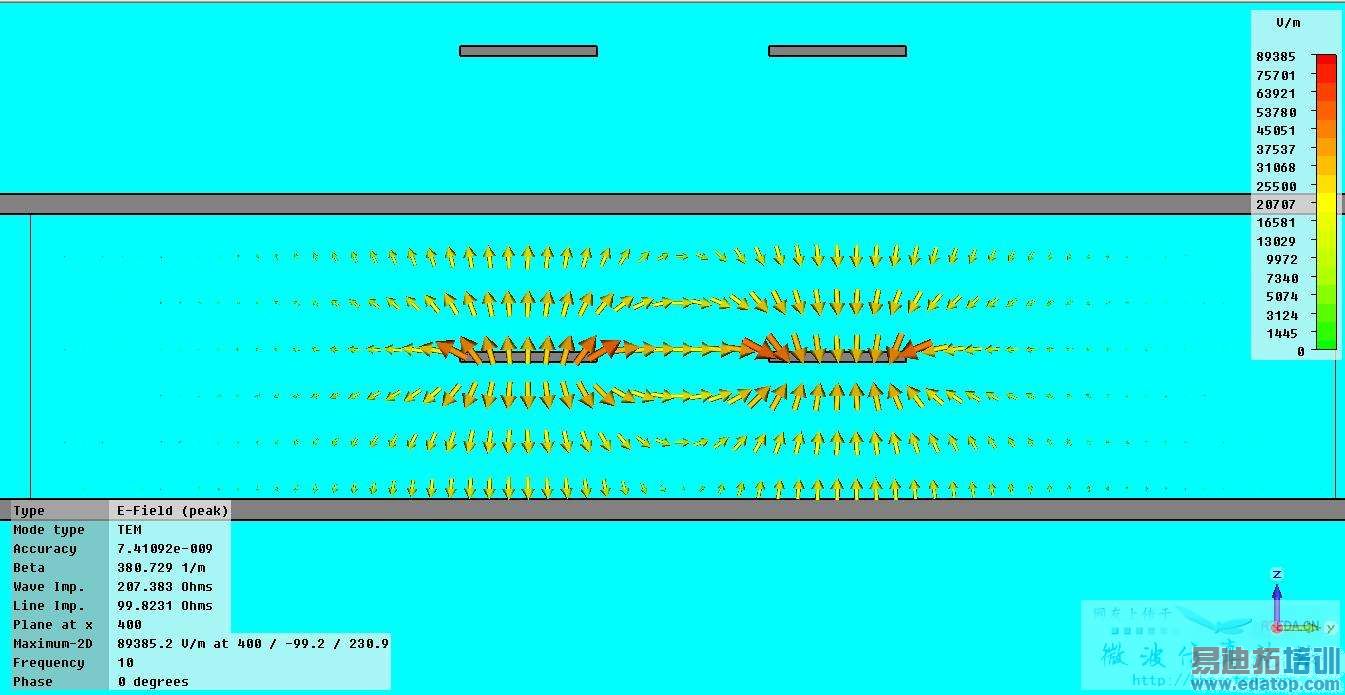

端口2-模式3：（高次模）
6. 現在的問題是，樓主使用的是Multipin Waveguide Port，模式只能自己手動設定。因此如果樓主想堅持使用Multipin Waveguide Port同時又想避免這個警告信息的話，需要自己再手動添加第三個模式。這個留給樓主自己摸索啦。（我沒有手動設定過高次模，沒有建議）
7. 如果不想手動設置，把Multipin Waveguide Port換成Waveguide Port，設置工作在三個模式。
多謝管理員hefang的熱心回復和精湛講解?，F(xiàn)在學習hefang提到的“高次?！钡母拍钪?，等有了新進展再發上來給大家指點。再次感謝hefang！
