如何劃分cst網格才能保證計算精度？

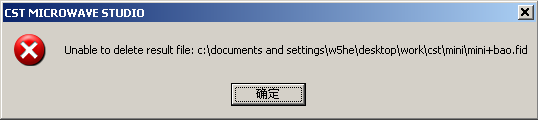

cst仿真中報錯
如圖所示，請問各位大大；
另，請問
1、如何劃分cst網格才能保證計算精度？
2、cst計算是如何判斷收斂而停止計算的？
3、port signals和energy中各代表什么意思?。?br />4、模型中的集總元件與實際中的模型有多大區別？cst處理集總元件和hfss有什么不同沒有？
初學，可能問的不對，請諒解。
1.對于一般結構，先采取默認網格計算，進一步可以采用自適應加密網格計算，看看是否吻合，如果還是不能收斂的話，那么可以手動添加網格在關鍵部分
2.cst判斷收斂大致上是這樣的，一方面是設定求解精度，比如誤差小于-30dB的話就會自動停止，或者你設置的激勵信號能量已經衰減到0，計算也會停止，這時會給出警告信息
3.port signals是你加的激勵信號形式，時域求解器中，能量表示衰減過程，當能量衰減到0，計算也就會停止
4.模型中添加集中參數就是添加相應的R、L、C值，本質上應該沒什么區別，具體的如何應用你可以查看一下help文檔看看
以上只是我的理解，也許有部隊的地方，請多多諒解～～
謝謝。
1、如樓1所示的報錯還請大大幫忙看看
2、我仿真較簡單的天線，采用默認的網格或加密天線pattern的網格后，計算結果和hfss差別不大。將此結構稍微改變（復雜些），cst計算結果與hfss差別太大，將cst改變?yōu)樽赃m應計算會和hfss結果很接近。所以有點迷糊初始cst網格應該如何劃分？劃分到何種程度才能認為網格ok？注：觀察過新增加的天線結構部分，默認網格和自適應后網格區別很小。
3、
2.cst判斷收斂大致上是這樣的，一方面是設定求解精度，比如誤差小于-30dB的話就會自動停止---這個-30dB怎么計算的？
或者你設置的激勵信號能量已經衰減到0，計算也會停止，這時會給出警告信息----能否詳細介紹或者有資料？
3.port signals是你加的激勵信號形式，時域求解器中，能量表示衰減過程，當能量衰減到0，計算也就會停止----能否詳細介紹或者有資料？
4.模型中添加集中參數就是添加相應的R、L、C值，本質上應該沒什么區別，具體的如何應用你可以查看一下help文檔看看----試過在cst和hfss里仿真相同的RLC結構，得出的網絡區別不小。郁悶
學習中！
看看他人應用中存在的問題！加強學習！
你說的這些東西，基本上在help里都能找到，建議你查看一下這方面的資料，只是是英文的而已
