CST MWS改變輸入頻率，為何時間相差很多
我是個新手，對著Guide照葫蘆畫瓢做一個Microstrip。頻率單位為GHz的時候仿真過程非常迅速，全程15秒搞定；而換到MHz級時，則需要數千秒。
傳輸線尺寸是按照50歐姆設計的。
應該是個很初級的地方被我搞錯了。希望諸位在指導的時候能說得稍微詳細些。
我還沒下載，但是我很好奇這個界面是CST嗎？我好像很沒見過。
根據有限的描述（目前沒法下載你的附件），我的理解是你將頻率改到MHz，對于模型體本身的網格數量變化不大。因為微帶線應屬電小，其網格默認遵循波長1/10和尺寸1/10的較小者，所以在GHz下和在MHz下，其實模型的最小網格大小差不多，也就是說模型本身占的網格數是基本一樣的。
區別就在于邊界盒子的大小了，根據Open Add Space的定義，在邊界和模型之間應有1/4 lamda的距離，在這個距離內是要進行網格剖分的。而MHz比GHz低了10e6，也就是說邊界比原來大了至少幾千倍，那么不難想象時間上差出很多是合理的了。
不過還是要問一下這是CST啥版本，因為如果這個界面是別的軟件的，那我上面說的其實就白說了。
最后很好奇的再問下樓主，這個頻率是這樣調著玩的嗎？工程需要還是學習需要？

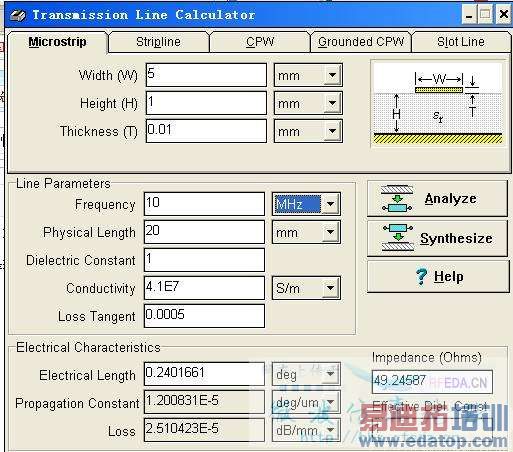

多謝認真的回答。這圖是個小軟件，用來計算微帶傳輸線內阻的。Transmission Line Calculator。我放在這兒是來表示微帶傳輸線的特征的。
說來慚愧，是我一開始看的時候不仔細，當做10GHz做了。發現后改回10MHz，慢了很多
關于Open Add Space 能否多講兩句？
補充一下，這應該并非Open，因為這是傳輸線的一段。其實這是朋友轉述助教所說的話，估計他也可能聽錯了。
看了模型，上面說的都白說了。
這個的問題我想應該是因為激勵源的問題吧。
12GHz下的激勵源信號，是用的0.3ns的高斯激勵，而12MHz下的激勵信號，用的是300ns的高斯激勵。兩者相差正好1000倍。
而網格不是問題的關鍵了，因為你都是用的電壁，且網格總數確實沒變（這是我上面唯一猜對的一個。）最小網格的大小不變，就導致了最小時間步長在仿真時不會變，也就是說用與0.3ns激勵相同的時間步長去做一個300ns的激勵，那么可想而知，1000倍的時間是很有可能出現的。
我覺得我可能還是喜歡猜。
謝謝指教
那么在哪里進行更改呢？我希望得到一個高斯脈沖作為激勵源。
改？改啥？為啥要改？
根據你最近的一條帖子，你是要一個高斯脈沖激勵源？CST默認的就是高斯脈沖激勵源，不需要任何設置。
如果是應該用MHz，你卻用了GHz，那么我只能說，等著仿真完吧。沒啥能改的。
只是我很好奇這個模型這么的小，為啥會只算到10MHz。
整個模型才是20mm的量級，最小網格必須得很小才能保證精度。所以時間是必須的。沒辦法。
請樓主多熟悉CST MWS的基本仿真原理。
CST MWS幫助文件《Transient Solver Performance Improvements》。
謝謝版主。
問了以后才知道，長度單位是cm
問題解決了。
這是個用來模擬離子加速器中較重的離子束的模型。
呵呵，cm的話應該還合理些了。
最近在論證項目，所以有點這種思維，就是在做一個題目的時候，要考慮必要性，可行性。畢竟20mm的東西在MHz級不是很合理。
發現問題就好，Good Luck！
