CST基礎069-使用Spice Extraction功能生成Spice模型

來源：小編更新時間：2024-06-19 閱讀：

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

使用Spice Extraction功能生成Spice模型操作：Post-Processing >Signal Post-Processing > Spice Extraction。

使用Spice提取功能，可以生成輸入/輸出特性與電磁仿真模型幾乎一樣的傳輸線等效電路的Spice Model。需要注意的是，該功能只能在設定的單一頻率上提取準確的R/L/C值。

Solver type 選擇Transient/Frequency Analysis。
Frequency 可輸入關注的頻率。
Number of cascades 指定網絡參數模型生成多少串行級聯，值越大模型復雜度越高，并提高了寬頻帶內模型的精度。

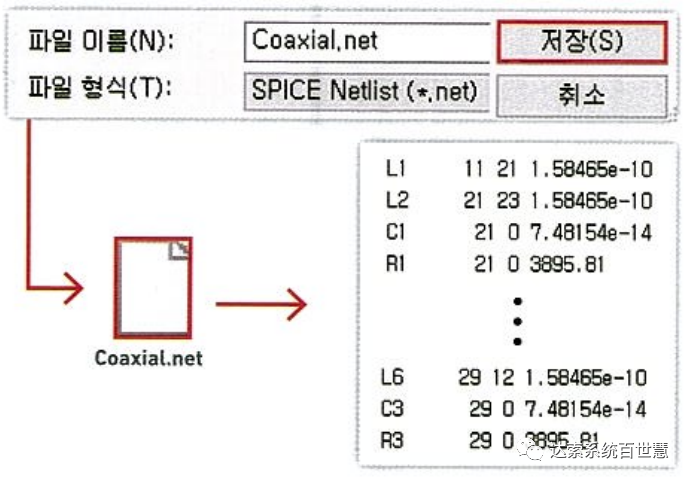

Create Netlist 可以保存為“.net”擴展名文件。
